Expert Power Control 8220/8225

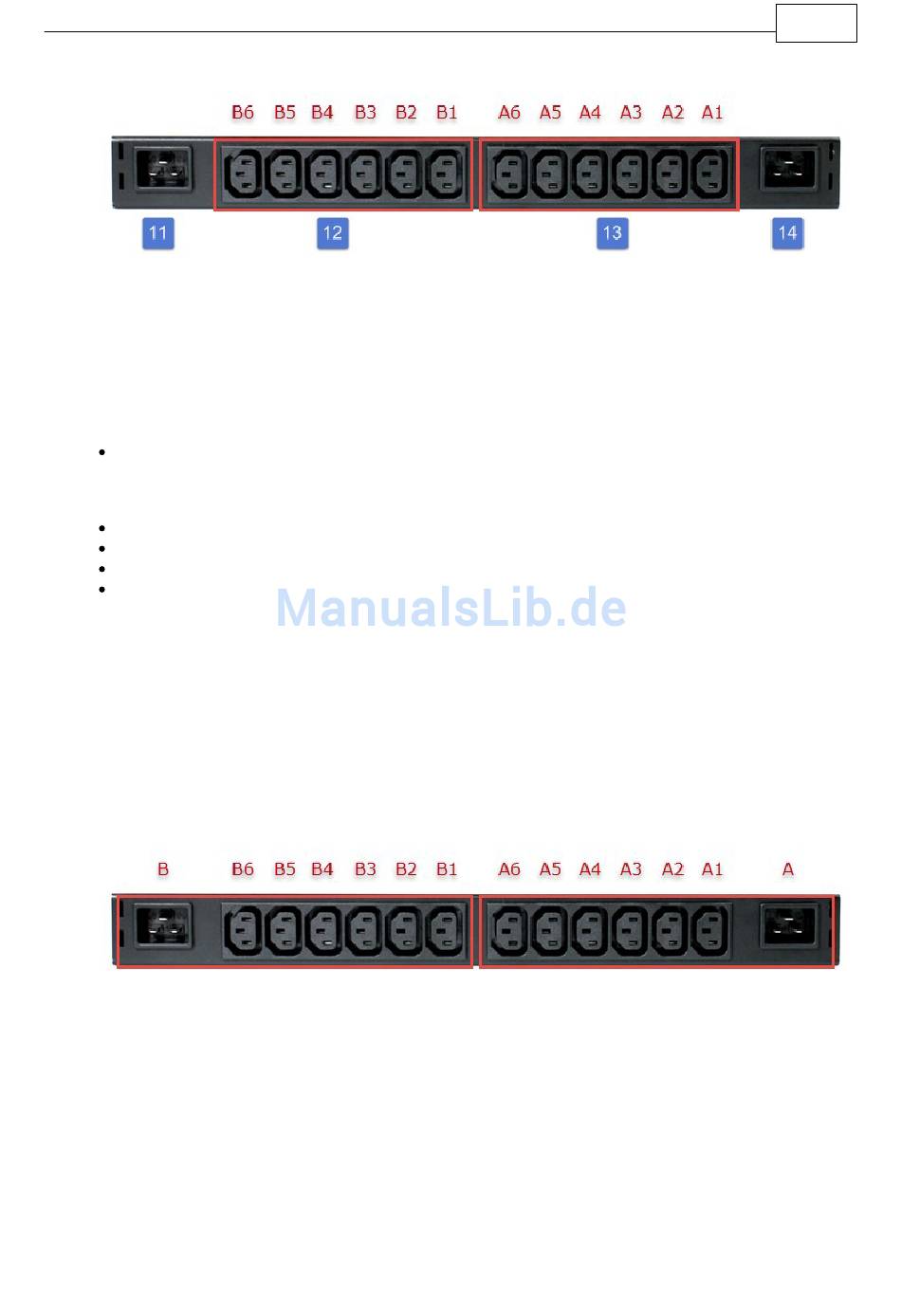

11.Netzanschluss Bank B (IEC C20, max. 16A)
12.6 x Lastausgänge Bank B (IEC C13, max. 10A)
13.6 x Lastausgänge Bank A (IEC C13, max. 10A)
14.Netzanschluss Bank A (IEC C20, max. 16A)
Inbetriebnahme
Verbinden Sie die beiden Netz-Anschlusskabel (IEC C19, max. 16A) mit dem Stromnetz. Die Zulei-
tungsstecker sind von der Bauart her gegen unbeabsichtigtes Lösen gesichert. Sie müssen bis
zum Anschlag eingesteckt werden, sonst besteht keine sichere Verbindung. Der Stecker darf nicht
in der Buchse wackeln, ansonsten ist der Stecker noch nicht bis zum Anschlag eingesteckt.
Stecken Sie das Netzwerkkabel in die Ethernetbuchse (RJ45).
Stellen Sie bei Bedarf eine serielle Verbindung über den RS232 Anschluss her.
Stecken Sie die optionalen externen Sensoren ein.
Verbinden Sie die zu schaltenden Verbraucher mit den Lastausgängen (IEC C13, max. 10A)
1.5

Dual-Circuit Eigenschaften

Der Expert Power Control 8220-1/8225-1 hat zwei verschiedene Eingangsstromkreise (Banks A und
B). Dabei verteilt der Netzanschluss A (IEC C20, max. 16A) den Strom auf die Lastausgänge A1 bis
A6 (IEC C13, max. 10A), bzw. Netzanschluss B (IEC C20, max. 16A) den Strom auf die Lastausgän-
ge B1 bis B6 (IEC C13, max. 10A). Die Elektronik des Gerätes arbeitet, sobald einer der beiden Ein-
gangsstromkreise versorgt wird.
Twin Port
Zwei Ports von verschiedenen Banks aber mit der gleichen Nummer können zu einem "twin port" ge-
schaltet werden. Dann nimmt der eine Port immer den Schaltzustand des anderen Port an. Auf dem
Bildschirmphoto sind die Ports A1 und B1 verbunden, symbolisiert durch das Kettenglied-Icon. Die
Option "Connect twin port" ist bei dem Kapitel "Configuration - Power Ports" zu finden.
Gerätebeschreibung
7
