- Seite 1 Expert Power Control NET 4x 8212 / 8213 © 2010 Gude Analog- und Digitalsysteme GmbH...
- Seite 2 Expert Power Control NET 4x 8212 / 8213 © 2010 Gude Analog- und Digitalsysteme GmbH 23.08.2010...
-
Seite 3: Inhaltsverzeichnis
Expert Power Control NET 4x 8212 / 8213 Inhalt Inhalt Kapitel 1 Sicherheitserklärung Kapitel 2 Beschreibung Kapitel 3 Hardware Lieferumfang Anschlüsse Anschluss und Inbetriebnahme Kapitel 4 Konfiguration DHCP Netzwerkkonfiguration per Software Ansicht der Netzwerkeinstellungen 4.2.1 4.2.2 Ändern der Netzwerkeinstellungen Konfiguration per Webinterface 4.3.1... -
Seite 4: Inhalt
Expert Power Control NET 4x 8212 / 8213 Inhalt Technische Daten Werkszustand Kapitel 7 Support Kapitel 8 Kontakt Kapitel 9 Konformitätserklärungen © 2010 Gude Analog- und Digitalsysteme GmbH... -
Seite 5: Kapitel 1 Sicherheitserklärung
Expert Power Control NET 4x 8212 / 8213 Sicherheitserklärung Sicherheitserklärung Das Gerät darf nur von qualifiziertem Personal installiert und verwendet werden. Der Hersteller übernimmt keine Haftung für durch die unsachgemäße Verwendung des Geräts entstandene Schäden oder Verletzungen. Eine Reparatur des Geräts durch den Kunden ist nicht möglich. Reparaturen dürfen nur durch den Hersteller durchgeführt werden. -
Seite 6: Kapitel 2 Beschreibung

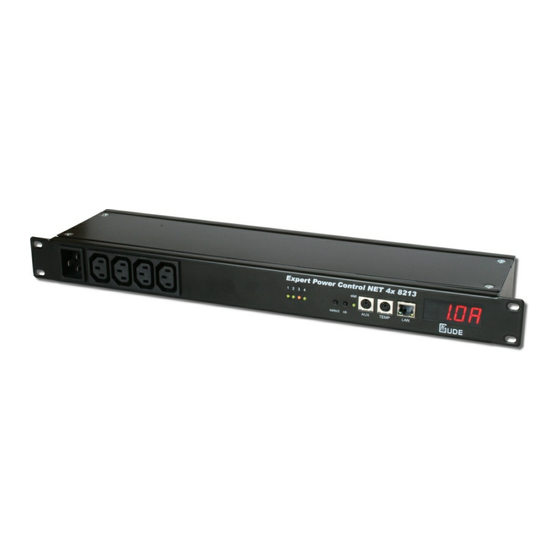

Neustarten von Geräten, die nicht mehr auf Pings oder Portabfragen reagieren. Die Anschlüsse der Power Ports und der Stromzufuhr sind entweder vorne am Gerät (bei Expert Power Control NET 4x 8213) oder hinten (bei Expert Power Control NET 4x 8212). Hardware... -
Seite 7: Anschlüsse
8210 / 8211 und verbinden Sie es mit Ihrem Netzwerk. 3.) Schließen Sie die Verbraucher an die Power Ports auf der Rückseite (bei Expert Power Control NET 4x 8212), der Vorderseite (bei Expert Power Control NET 4x 8213) des Expert Power Control NET 8x 8210 / 8211 an. -
Seite 8: Kapitel 4 Konfiguration
Expert Power Control NET 4x 8212 / 8213 Hardware Konfiguration DHCP Nach dem Einschalten sucht der Expert Power Control NET 8x 8210 / 8211 im Ethernet einen DHCP-Server und fordert bei diesem eine freie IP-Adresse an. Prüfen Sie in den Einstellungen des DHCP-Servers, welche IP-Adresse dem Expert Power Control NET 8x 8210 / 8211 zugewiesen wurde und stellen Sie gegebenenfalls ein, daß... -
Seite 9: Netzwerkkonfiguration Per Software
Zur Ansicht und Veränderung der Netzwerkeinstellungen können Sie das Programm GBL_Conf.exe nutzen. Das Programm ist kostenlos auf unserer Webseite www.gude.info erhältlich und befindet sich auch auf der beiliegenden CD-ROM. Sie können mit dem Programm GBL_Conf.exe auch Firmware-Updates einspielen und Expert Power Control NET 8x 8210 / 8211 auf die Werkseinstellungen zurücksetzen. -
Seite 10: Ansicht Der Netzwerkeinstellungen
Expert Power Control NET 4x 8212 / 8213 Konfiguration 4.2.1 Ansicht der Netzwerkeinstellungen Starten Sie das Programm und gehen Sie nun im Programm auf Search -> All Devices. Aus der angezeigten Liste können Sie das entsprechende Gerät auswählen. Im unteren Teil der linken Hälfte des Programmfensters werden nun die aktuellen Netzwerkeinstellungen des Geräts angezeigt. -
Seite 11: Konfiguration Per Webinterface
Expert Power Control NET 4x 8212 / 8213 Konfiguration Konfiguration per Webinterface Rufen Sie das Webinterface des Expert Power Control NET 8x 8210 / 8211 wie folgt auf: http://"IP-Adresse des Expert Power Control NET 8x 8210 / 8211"/ und loggen Sie sich ein. -
Seite 12: Watchdog Funktion
Expert Power Control NET 4x 8212 / 8213 Konfiguration 4.3.1.2 After power-up switch Hier kann der Schaltzustand festgelegt werden, den der Power Port beim Einschalten des Expert Power Control NET 8x 8210 / 8211 annehmen soll (on, off, remember last state). - Seite 13 Expert Power Control NET 4x 8212 / 8213 Konfiguration TCP Port 4.3.1.5.4 Hier können Sie für die Überwachung mit TCP Pings, den entsprechenden TCP Port eingeben. Bei ICMP-Pings muss kein TCP Port eingegeben werden. Ping interval 4.3.1.5.5 Bestimmen Sie die Häufigkeit (in Sekunden) mit der das Ping Signal zum jeweiligen Netzwerkgeräte geschickt um dessen Einsaztbereitschaft zu prüfen.
-
Seite 14: Configuration - Ip Address
Expert Power Control NET 4x 8212 / 8213 Konfiguration 4.3.2 Configuration - IP Address Alle Änderungen greifen erst nach einem Neustart der Firmware. 4.3.2.1 Hostname Hier kann ein Name mit maximal 15 Zeichen vergeben werden. Mit diesem Namen meldet sich der Expert Power Control NET 8x 8210 / 8211 beim DHCP-Server an. -
Seite 15: Configuration - Ip Acl
Expert Power Control NET 4x 8212 / 8213 Konfiguration 4.3.3 Configuration - IP ACL 4.3.3.1 Reply ICMP-Ping requests Wenn Sie diese Funktion aktivieren, antwortet Expert Power Control NET 8x 8210 / 8211 auf ICMP Pings aus dem Netzwerk. 4.3.3.2 Enable IP Filter Aktivieren oder deaktivieren Sie hier den IP-Filter. -
Seite 16: Ip Access Control List
Expert Power Control NET 4x 8212 / 8213 Konfiguration 4.3.3.3 IP Access Control List Die IP Access Control List (IP ACL) stellt einen IP-Filter für den Expert Power Control NET 8x 8210 / 8211 dar. Ist der Filter aktiv, können nur die Hosts und Subnetze, deren IP-Adressen in der Liste eingetragen sind, Kontakt mit dem Expert Power Control NET 8x 8210 / 8211 aufnehmen, Einstellungen ändern und die Power Ports schalten. -
Seite 17: Configuration - Http
Expert Power Control NET 4x 8212 / 8213 Konfiguration 4.3.4 Configuration - HTTP 4.3.4.1 HTTP Port Hier kann die Portnummer des internen HTTP-Servers bei Bedarf eingestellt werden. Möglich sind Werte von 1 bis 65534 (Standard: 80). Um auf das Gerät zugreifen können müssen Sie die Portnummer an die Adresse Expert Power Control NET 8x 8210 / 8211 mit einem Doppelpunkt anhängen, wie z.B.:“http://192.168.0.2:800“... -
Seite 18: Configuration - Messages
Expert Power Control NET 4x 8212 / 8213 Konfiguration 4.3.5 Configuration - Messages 4.3.5.1 Peak measurement period Hier können Sie einstellen über welchen Zeitraum Peakströme erfasst werden sollen: 30 Minuten bis 24 Stunden. Das gilt auch für die min/max Anzeige der Sensoren. -
Seite 19: Configuration - Snmp
Expert Power Control NET 4x 8212 / 8213 Konfiguration 4.3.6 Configuration - SNMP 4.3.6.1 Enable SNMP-get Hier können Sie einstellen ob der Expert Power Control NET 8x 8210 / 8211 über das SNMP-get Protokoll ansprechbar sein soll. 4.3.6.2 Community public Hier können Sie die SNMP Arbeitsgruppe für SNMP-get eintragen. - Seite 20 Expert Power Control NET 4x 8212 / 8213 Konfiguration 4.3.6.6 SNMP SNMP kann dazu verwendet werden, Statusinformationen des Expert Power Control NET 8x 8210 / 8211 per UDP (Port 161) zu erhalten bzw. Power Ports zu schalten Unterstützte SNMP Befehle - SNMPGET : Statusinformation erfragen - SNMPGETNEXT : nächste Statusinformation erfragen...
- Seite 21 Expert Power Control NET 4x 8212 / 8213 Konfiguration 4.3.6.6.2 Die Werte, die vom Gerät ausgelesen bzw. verändert werden können, die so genannten ‚Managed Objects‘, werden in Management Information Bases (kurz MIBs) beschrieben. Es lassen sich drei verschiedene MIBs vom Gerät abfragen: „system“, „interface“...
-
Seite 22: Configuration - Snmp Trap Receiver List
Expert Power Control NET 4x 8212 / 8213 Konfiguration 4.3.7 Configuration - SNMP Trap Receiver List In der untenstehenden Tabelle können Sie die IP Adressen der Clients eintragen die die SNMP Traps empfangen sollen. 4.3.7.1 Enable Traps Hier können Sie festlegen ob der Expert Power Control NET 8x 8210 / 8211 SNMP-traps versenden soll. - Seite 23 Expert Power Control NET 4x 8212 / 8213 Konfiguration 4.3.7.2 Trap Version Hier können Sie auswählen ob die SNMP Traps im Format v1 oder v2c versandt werden sollen. Nutzen Sie die SNMP-Einstellungen nur, wenn Ihr Netzwerk dafür ausgelegt ist. Weitere Informationen zu den SNMP- Einstellungen des Expert Power Control NET 8x 8210 / 8211 erhalten Sie durch unseren Support oder finden Sie im Internet unter www.gude.info/wiki.
-
Seite 24: Configuration - Syslog
Expert Power Control NET 4x 8212 / 8213 Konfiguration 4.3.8 Configuration - Syslog 4.3.8.1 Enable Syslog Hier können Sie einstellen, ob die Syslog-Informationen über das Netzwerk weitergegeben werden sollen. 4.3.8.2 Syslog Server IP Wenn Sie den Punkt Enable Syslog aktiviert haben, tragen Sie hier die IP-Adresse des Servers ein, an den die Syslog- Informationen des Expert Power Control NET 8x 8210 / 8211 übertragen werden sollen. - Seite 25 Expert Power Control NET 4x 8212 / 8213 Konfiguration 4.3.8.4 Syslog Syslog-Nachrichten sind einfache Textnachrichten die per UDP an einen Syslog-Server verschickt werden. Unter Linux wird normalerweise ein Syslog-Daemon bereits laufen (z.B. syslog-ng), für Windows-Systeme (z.B. Windows 2000, XP, Vista, etc.) gibt es einige Freeware-Programme auf dem Markt.
-
Seite 26: Kapitel 5 Bedienung
Expert Power Control NET 4x 8212 / 8213 Konfiguration Bedienung Bedienung am Gerät Am Gerät befinden sich die Taster „select“ und „ok“. Wenn Sie „select“ drücken, beginnt die LED für Power Port 1 zu blinken, d.h. Power Port 1 ist ausgewählt. Drücken Sie „select“ erneut, um den nächsten Power Port auszuwählen. Im Display wird zusätzlich der aktuell ausgewählte Power Ports angezeigt. - Seite 27 Expert Power Control NET 4x 8212 / 8213 Bedienung Im Display können Sie folgende Informationen ablesen: Messwerte der bis zu zwei angeschlossenenen Sensoren IP Adresse Gesamtstrom Peakstrom (Zeitachse im Webinterface einstellbar) Drücken Sie den Taster "ok" um zwischen den Informationen zu wechseln.
-
Seite 28: Bedienung Über Das Webinterface
Expert Power Control NET 4x 8212 / 8213 Bedienung Bedienung über das Webinterface 5.2.1 Switching Rufen Sie das Webinterface des Expert Power Control NET 8x 8210 / 8211 auf: http://“IP-Adresse des Expert Power Control NET 8x 8210 / 8211“/ und loggen Sie sich ein. -
Seite 29: Bedienung Über Die Serielle Schnittstelle
Expert Power Control NET 4x 8212 / 8213 Bedienung Bedienung über die serielle Schnittstelle Alternativ zum Ethernet-Anschluss des Expert Power Control NET 8x 8210 / 8211 gibt es einen seriellen Anschluss, über den die Power Ports geschaltet werden können. Sie benötigen dazu ein Terminalprogramm wie beispielsweise das von Windows kostenlos mitgelieferte HyperTerminal (zu finden unter Programme ->... -
Seite 30: Sensor
Temperatursensor 7001 Hybrdisensor 7002 Die Sensoren (Temperatursensor 7001 und Hybridsensor 7002) können Sie als Zubehör bei uns erwerben. Nähere Informationen dazu finden Sie unter www.gude.info oder können Sie bei unserem Vertriebsteam unter mail@gude.info erhalten. Technische Daten der Sensoren: Temperatursensor 7001 Kabellänge... -
Seite 31: Kapitel 6 Geräteeigenschaften
Expert Power Control NET 4x 8212 / 8213 Bedienung Geräteeigenschaften Bootloader-Modus Um den Bootloader-Modus des Expert Power Control NET 8x 8210 / 8211 zu aktivieren halten Sie die beiden Taster „select“ und „ok“ gleichzeitig für drei Sekunden gedrückt. Ob sich der Expert Power Control NET 8x 8210 / 8211 im Bootloader-Modus befindet, erkennen Sie im GBL_Conf.exe- Programmfenster an dem Zusatz „BOOT-LDR“... -
Seite 32: Firmware-Update
Expert Power Control NET 4x 8212 / 8213 Geräteeigenschaften Firmware-Update Um ein Firmware-Update durchzuführen, werden das Programm Gbl_Conf.exe sowie die aktuelle Firmware benötigt. Aktivieren Sie den BootLoader-Modus (siehe Kapitel Bootloader-Modus). Starten Sie Gbl_Conf.exe. Markieren Sie im linken Feld das Gerät, für das ein Firmware-Update durchgeführt werden soll. Klicken Sie dann auf Program Device -> Firmware Update und geben Sie den Ort der neuen Firmware an. -
Seite 33: Technische Daten
Expert Power Control NET 4x 8212 / 8213 Geräteeigenschaften Technische Daten Anschlüsse: 1 x Ethernetanschluss (RJ45) 2 x PS2 Anschluss 4 x Laststromanschluss (IEC-60320 C13 Kupplung, max. 10A, 230V AC) 1 x Netzstromanschluss (IEC-60320 C20 Stecker, max. 16A, 230V AC) -
Seite 34: Kapitel 7 Support
Expert Power Control NET 4x 8212 / 8213 Geräteeigenschaften Support Auf unseren Internetseiten unter www.gude.info steht Ihnen die aktuelle Software zu unseren Produkten kostenlos zum Download zur Verfügung. Bei weiteren Fragen zu Installation oder Betrieb des Geräts wenden Sie sich bitte an unser Support-Team. -
Seite 35: Kapitel 9 Konformitätserklärungen
Expert Power Control NET 4x 8212 / 8213 Kontakt Konformitätserklärungen... - Seite 36 Expert Power Control NET 4x 8212 / 8213 Konformitätserklärungen...
- Seite 37 Expert Power Control NET 4x 8212 / 8213 Konformitätserklärungen...
- Seite 38 Expert Power Control NET 4x 8212 / 8213 © 2010 Gude Analog- und Digitalsysteme GmbH 23.08.2010...
