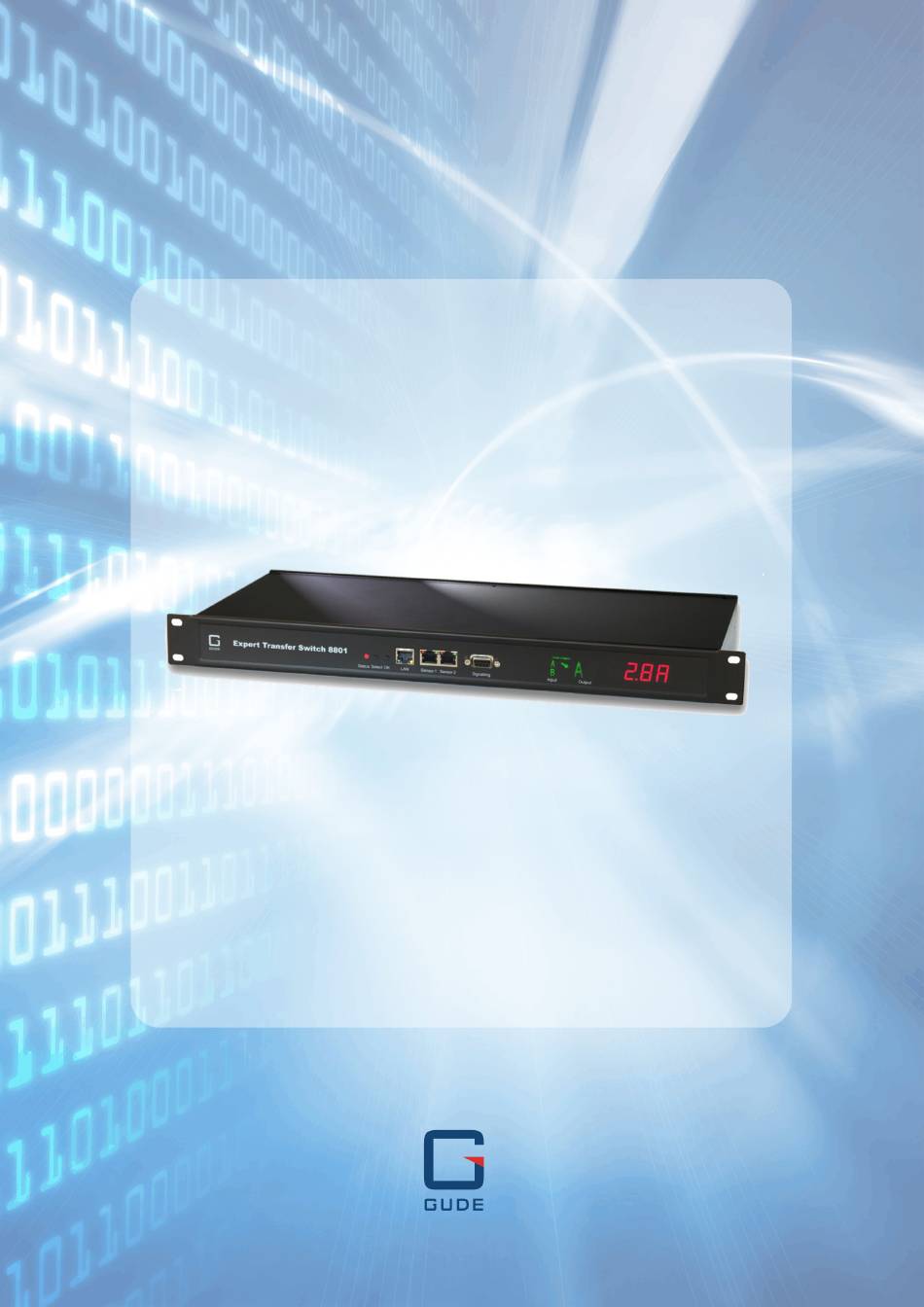

- Seite 1 Anleitung Expert Transfer Switch 8801 © 2022 GUDE Systems GmbH Handbuch Ver. 1.6.1 ab Firmware Ver. 1.6...
- Seite 2 Expert Transfer Switch 8801 © 2022 GUDE Systems GmbH...
-
Seite 3: Inhaltsverzeichnis
3.4.6 MQTT ........................36 Clock ..........................37 3.5.1 NTP ......................... 37 3.5.2 Timer ........................38 3.5.3 Timer Konfiguration ....................38 Sensors .......................... 45 E-Mail ..........................46 Front Panel ........................47 Spezifikationen Expert Transfer Switch 8801 © 2022 GUDE Systems GmbH... - Seite 4 Modbus TCP ........................74 4.9.1 Sensor Tabellen ...................... 80 4.10 MQTT ..........................81 4.10.1 Beispiel HiveMQ ....................83 Support Datensicherheit ......................86 Kontakt ......................... 86 Konformitätserklärungen .................... 87 FAQ ..........................87 Stichwortverzeichnis Expert Transfer Switch 8801 © 2022 GUDE Systems GmbH...
-
Seite 5: Gerätebeschreibung
Gerätebeschreibung... -
Seite 6: Sicherheitserklärung
· Expert Transfer Switch 8801 · 2 x Netz-Anschlusskabel (IEC C19, max. 16A) · Schnellstart-Anleitung Beschreibung Der Expert Transfer Switch 8801 ist ein automatischer Transferschalter (ATS) zur red- undanten Versorgung von Stromverbrauchern Leistungsmerkmale Expert Transfer Switch 8801 © 2022 GUDE Systems GmbH... -
Seite 7: Anschluss Und Inbetriebnahme
· Firmware-Update im laufenden Betrieb über Ethernet möglich · Verschlüsselte E-Mails (SSL, STARTTLS) · Zugriffsschutz durch IP-Zugriffskontrolle · Geringer Eigenverbrauch · Entwickelt und produziert in Deutschland Anschluss und Inbetriebnahme Anschluss und Bedienelemente 1. Status LED 2. Taster Select Expert Transfer Switch 8801 © 2022 GUDE Systems GmbH... -
Seite 8: D-Sub 9 Anschluss (Signalisierung)
7. Relais Mittelkontakt für Eingang B 8. Relais Schließer für Eingang B 9. Relais Schließer für Eingang A Expert Transfer Switch 8801-1 1. 1 x Lastausgang (IEC C19, max. 16 A) 2. 6 x Lastausgänge (IEC C13, max. 10 A) 3. -
Seite 9: Arbeitsweise Des Umschalters
über ein Hauptrelais, das zwischen den Eingängen A und B umschaltet, sowie über ein Relais vor den Lastausgängen. Die Sicherheitsrelais schalten nur den Eingang auf das Gerät frei, welcher auch an der Stromversorgung angeschlossen ist. Expert Transfer Switch 8801 © 2022 GUDE Systems GmbH... -
Seite 10: Thermosicherung (10 A)
Es empfiehlt sich immer, die Eingänge möglichst ohne Phasenversatz an das Stromnetz anzuschließen, da dies zu schnelleren Umschaltzeiten führt. Thermosicherung (10 A) Der Expert Transfer Switch 8801-3 verfügt zusätzlich über eine Thermosicherung (10 A) die den 4er Block Lastausgänge (IEC C13, max. 10 A) bei Überlastung abschaltet. Bevorzugtes Schalten Die Option Preferred bestimmt, welcher Eingang bevorzugt wird, wenn die Spannung an beiden Eingängen keinen Fehler erkennen lässt. -
Seite 11: Technische Daten
0 °C - 50 °C · Lagertemperatur -20 °C - 70 °C · Luftfeuchtigkeit 0% - 95% (nicht kondensierend) Gehäuse pulverbeschichtetes, verzinktes Stahlblech Maße 19 Zoll, 1 HE, (Tiefe 195 mm) Gewicht ca. 2,5 kg Expert Transfer Switch 8801 © 2022 GUDE Systems GmbH... -
Seite 12: Elektrische Messgrößen
0,001 < 1,5% (total) Wirkenergie 9.999.999,999 0,001 < 1,5% (resettable) Sensoren Am Expert Transfer Switch 8801 können zwei externe Sensoren der Firma Gude an- geschlossen werden. Aktuell sind folgende Sensoren verfügbar Expert Transfer Switch 8801 © 2022 GUDE Systems GmbH... - Seite 13 ± 1 hPa (typisch) (voll) bei 300 ... 1100 hPa, 0 ... +40 °C Luftdruckbereich ± 1.7 hPa (ty- (erw .) pisch) bei 300 ... 1100 hPa, -20 ... 0 °C Schutz IP68 Expert Transfer Switch 8801 © 2022 GUDE Systems GmbH...
- Seite 14 Ein Klick auf den Link in der "Name" Spalte klappt die Anzeige der Min und Max Werte auf. Die Werte in einer Spalte können über den "Reset" Knopf zurückgesetzt werden. Der "Reset" Knopf in der Namensspalte löscht alle gespeicherten Min und Max Werte. Expert Transfer Switch 8801 © 2022 GUDE Systems GmbH...
-
Seite 15: Bedienung
Bedienung... -
Seite 16: Bedienung Am Gerät
Eingängen Spannung anliegt und die Option Preferred auf "none" steht. Sollte hinter den den Buchstaben für die Eingänge (A und B) nicht "OK" stehen, so ent- spricht die Qualität der Eingangspannung nicht den definierten Erwartungen (siehe Kapi- Expert Transfer Switch 8801 © 2022 GUDE Systems GmbH... -
Seite 17: Maintenance
Strukturen konvertiert. Wird eine ältere Firmware neu eingespielt kann es zu Verlust der Konfigurationsdaten und der Energiezähler kommen! Sollte das Gerät dann nicht ein- wandfrei laufen, bitte den Werkszustand (Fab-Settings) wiederherstellen (z.B. von der Maintenance Seite) Aktionen im Bootloader-Modus Expert Transfer Switch 8801 © 2022 GUDE Systems GmbH... - Seite 18 Bei Geräten mit Relais, verändert ein Betreten oder Verlassen des Bootloader Mo- dus nicht den Zustand der Relais, solange die Betriebsspannung erhalten bleibt. Das Programm "GBL_Conf.exe" ist kostenlos auf unserer Webseite www.gude.info er- hältlich und befindet sich auch auf der beiliegenden CD-ROM.
-
Seite 19: Werkszustand
Gerät in den Werkszustand versetzt. 2.3.1 Maintenance Seite Diese Sektion ermöglicht den Zugriff auf wichtige Funktionen wie Firmware-Update oder den Neustart des Geräts. Es empfiehlt sich aus diesem Grunde ein HTTP-Passwort zu setzen. Expert Transfer Switch 8801 © 2022 GUDE Systems GmbH... -
Seite 20: Konfigurationsmanagement
Telnet Konsole. Soll die Konfiguration eines Gerätes aus einer Textdatei wie- derhergestellt werden, so muss erst die Datei mit "Upload" hochgeladen und dann das Gerät mittels "Restart Device" neu gestartet werden. Expert Transfer Switch 8801 © 2022 GUDE Systems GmbH... -
Seite 21: Anpassung Der Konfigurationsdatei
0 email sender set "" #len: 0..100 email recipient set "" #len: 0..100 email server set "" #len: 0..100 email port set 25 email security set 0 #range: 0..2 Expert Transfer Switch 8801 © 2022 GUDE Systems GmbH... -
Seite 22: Bootloader-Aktivierung
Bei Geräten mit Relais, verändert ein Betreten oder Verlassen des Bootloader Mo- dus nicht den Zustand der Relais, solange die Betriebsspannung erhalten bleibt. Verlassen des Bootloader Modus 1) per Taster: · Halten Sie beide Taster für 3 Sekunden gedrückt Expert Transfer Switch 8801 © 2022 GUDE Systems GmbH... - Seite 23 · Wählen Sie nun unter "Program Device" den Menüpunkt "Reset to Fab Settings" · Die Status LED blinkt nun in schnellem Rhythmus, warten Sie, bis die LED wieder langsam blinkt (ca. 5 Sekunden) Expert Transfer Switch 8801 © 2022 GUDE Systems GmbH...
-
Seite 24: Konfiguration
Konfiguration... -
Seite 25: Automatische Konfiguration Per Dhcp
Preferred: Der bevorzugte Eingang, der auf die Lastausgänge geschaltet wird. Sensitivity: Die Empfindlichkeit des Templates während der Spannungsüberwachung. Fast on Sync: Es wird schneller geschaltet, falls beide Eingänge keinen Phasenversatz haben Expert Transfer Switch 8801 © 2022 GUDE Systems GmbH... -
Seite 26: Ethernet
Ist kein DHCP Server erreichbar, so wird die letzte IP-Adresse weiterverwendet. Al- lerdings versucht der DHCP-Client alle 5 Minuten erneut einen DHCP Server zu errei- chen. Der DHCP-Request dauert eine Minute bis er abgebrochen wird. Während dieser Expert Transfer Switch 8801 © 2022 GUDE Systems GmbH... - Seite 27 Manuelle IPv6 Konfiguration Die Eingabefelder für das manuelle Setzen von IPv6-Adressen erlauben das Konfigurie- ren des Prefix von vier zusätzlichen IPv6 Geräteadressen, sowie die Angabe von zwei DNS-Adressen und einem Gateway. Expert Transfer Switch 8801 © 2022 GUDE Systems GmbH...
-
Seite 28: Ip Acl
Sollten Sie sich hier aus Versehen „ausgesperrt“ haben, aktivieren Sie den Bootloa- der-Modus und deaktivieren Sie mit Hilfe des Programms "GBL_Conf.exe" die IP ACL. Als Alternative können Sie das Gerät in den Werkszustand zurücksetzen. Expert Transfer Switch 8801 © 2022 GUDE Systems GmbH... -
Seite 29: Http
Passworts einloggen um Einstellungen zu ändern. User können sich unter Einga- be des User-Passworts einloggen um die Status-Informationen abzufragen und Schalt- vorgänge auszulösen. Use radius server passwords: Username und Passwort werden von einem Radius Sever validiert. Expert Transfer Switch 8801 © 2022 GUDE Systems GmbH... -
Seite 30: Protocols
ändern, so muss immer das vollständige Passwort neu eingegeben werden. Sollten Sie das Passwort vergessen haben, aktivieren Sie den Bootloader-Modus und deaktivieren Sie dann die Passwortabfrage mit der Software GBL_Conf.exe. Protocols 3.4.1 Console Expert Transfer Switch 8801 © 2022 GUDE Systems GmbH... -
Seite 31: Syslog
Enable Syslog: Hier können Sie einstellen, ob die Syslog-Informationen über das Netz- werk weitergegeben werden sollen. Syslog Server: Wenn Sie den Punkt Enable Syslog aktiviert haben, tragen Sie hier die IP-Adresse des Servers ein, an den die Syslog-Informationen übertragen werden sollen. Expert Transfer Switch 8801 © 2022 GUDE Systems GmbH... -
Seite 32: Snmp
SNMP v2 abzuschalten, da auf SNMP v2 nur unsicher zugegriffen werden kann. SNMP v2 public Community:: Das Passwort für die SNMP-get Arbeitsgruppe. SNMP v2 private Community: Das Passwort für die SNMP-set Arbeitsgruppe. Enable SNMP v3: Aktiviert SNMP v3. Expert Transfer Switch 8801 © 2022 GUDE Systems GmbH... - Seite 33 SNMP trap receiver: Man kann hier bis zu acht SNMP Trap Empfänger einfügen. MIB table: Der Download Link zur Textdatei mit der MIB-Table für das Gerät. Weitere Informationen zu den SNMP-Einstellungen erhalten Sie durch unseren Support oder finden Sie im Internet unter www.gude.info/wiki. Expert Transfer Switch 8801 © 2022 GUDE Systems GmbH...
-
Seite 34: Radius
Shared secret: Radius Shared Secret. Aus Kompatibilitätsgründen nur ASCII Zeichen verwenden. Timeout: Wie lange (in Sekunden) auf eine Antwort von einem Authentication Request gewartet wird. Retries: Wie oft ein Authentication Request nach einem Timeout wiederholt wird. Expert Transfer Switch 8801 © 2022 GUDE Systems GmbH... -
Seite 35: Modbus Tcp
Die "Test Radius Server" Funktion ermöglicht die Überprüfung, ob eine Kombination von Username und Passwort von den konfigurierten Radius Servern akzeptiert würde. 3.4.5 Modbus TCP Enable Modbus TCP: Aktiviert Modbus TCP Unterstützung. Modus TCP port: Die TCP/IP Portnummer für Modbus TCP. Expert Transfer Switch 8801 © 2022 GUDE Systems GmbH... -
Seite 36: Mqtt
Die Strings [mac] und [host] symbolisieren dabei die MAC-Adresse oder den Host- name des Gerätes. Permit CLI commands: Aktiviert die Ausführung von Konsolen Kommandos. Publish device data summary interval: Zeitintervall in dem Nachrichten mit dem globalen Zustand des Gerätes verschickt werden. Expert Transfer Switch 8801 © 2022 GUDE Systems GmbH... -
Seite 37: Clock
Primary NTP server: IP-Adresse des ersten NTP Servers. Backup NTP server: IP-Adresse des zweiten NTP Servers. Wird genutzt, wenn der erste NTP Server sich nicht meldet. Timezone: Die eingestellte Zeitzone für die lokale Zeit. Expert Transfer Switch 8801 © 2022 GUDE Systems GmbH... -
Seite 38: Timer
Timer Regeln werden nur dann ausgeführt, wenn das Gerät eine valide Uhrzeit hat. Siehe Konfiguration NTP Dieses Anleitungskapitel bezieht sich auf alle Gude Geräte. Bei Geräten ohne schaltbare Ports kann man nur einen komplexen Timer anlegen. Für eine Aktion ist dort nur das Register "Action CLI"... -
Seite 39: Einen Einfachen Timer Anlegen
1,5 Stunden ausgeschaltet wird. Ein Klick auf "Save" speichert diese Regel. Wir haben jetzt 2 Regeln angelegt, eine für den Einschaltzeitpunkt und die zweite zum Ausschalten des Ports. Einen komplexen Timer anlegen Expert Transfer Switch 8801 © 2022 GUDE Systems GmbH... - Seite 40 In diesem Beispiel wird die Regel mit 100% Wahrscheinlichkeit aus- geführt. Ein Jitter von 0 besagt, dass die Aktion exakt am programmierten Zeitpunkt stattfindet. Als Aktionsmodus werden Ports geschaltet, alternativ kann auch ein Konso- len Kommando (CLI Cmd) ausgeführt werden. Expert Transfer Switch 8801 © 2022 GUDE Systems GmbH...
-
Seite 41: Eine Regel Erweitern
Zur Demonstration wird hier der einfache Timer aus dem vorherigen Beispiel erweitert: Die Aktion wird jetzt nicht nur um 9:30 gestartet, sondern zusätzlich um 17:30. Es gibt weitere Veränderungen: Der Timer ist nur zwischen Oktober und Dezember aktiv, auch Expert Transfer Switch 8801 © 2022 GUDE Systems GmbH... - Seite 42 Wahrscheinlichkeit (Random Trigger Probability) von 90% ausgeführt. In diesem Beispiel werden Port 1 und Port 5 aktiviert und nach 90 Minuten durch Batchmode wieder deaktiviert. Ein Popup beim Mauszeiger zeigt die Portnummer des Feldes. Expert Transfer Switch 8801 © 2022 GUDE Systems GmbH...
-
Seite 43: Beispiel Port An Einem Datum Schalten
Timer durchführen. Daher kann es sinnvoll sein, den Timer erst als einen einfa- chen Timer anzulegen, und dann in im erweiterten Dialog anzupassen. Schaltet jeden Tag Port 3 um 9:25 ein, und um 17:30 wieder aus. Man speichert. Expert Transfer Switch 8801 © 2022 GUDE Systems GmbH... -
Seite 44: Beispiel Jalousiesteuerung
Jitter von 1800 Sekunden bedeutet, dass die Aktion zufällig in einem Zeitraum von zwi- schen 30 Minuten vor und 30 Minuten nach dem programmierten Zeitpunkt ausgeführt wird. Die Wahrscheinlichkeit (Random Trigger Probability) der Ausführung beträgt hier 100%. Expert Transfer Switch 8801 © 2022 GUDE Systems GmbH... -
Seite 45: Sensors
Taster werden Beeper und die blinkende Anzeige wieder zurückgesetzt. Console push-messages Diese Option ermöglicht die Ausgabe von Sensorwerten auf der Konsole in einem konfigurierten Zeitintervall, oder wenn sich eine bestimmte Größen- änderung des Wertes ergeben hat. Expert Transfer Switch 8801 © 2022 GUDE Systems GmbH... -
Seite 46: Hysterese Beispiel
48,9 °C - eine Meldung für das Überschreiten der oberen Grenze inklusive Hysteresebe- reich wird erzeugt E-Mail Enable E-Mail: Hier können Sie einstellen ob E-Mails versendet werden sollen. Sender address: Tragen Sie hier ein, unter welcher E-Mailadresse die E-mails versendet werden sollen. Expert Transfer Switch 8801 © 2022 GUDE Systems GmbH... -
Seite 47: Front Panel
Button Lock: Deaktiviert die Front-Taster (bzw. aktiviert die Tastensperre) mit Ausnahme der Bootloader-Aktivierung. Allow switching all ports: Ermöglicht es mit den Frontblenden Tasten alle Ports entweder ein- oder auszuschalten. Display 1 default: Wählt die Ansicht von Sensorwerten für das Display. Expert Transfer Switch 8801 © 2022 GUDE Systems GmbH... -
Seite 48: Spezifikationen
Spezifikationen... -
Seite 49: Automatisierte Zugriffe
Nur http und die Konsole (telnet, SSH und serielle) bieten den kompletten Zugriff auf das Gerät. Dieses Kapitel ist allgemein für alle Gude Geräte gehalten. Je nach Gerätemodell sind Ports, bestimmte Sensoren oder andere Features nicht verfügbar. Liste der unterschiedlichen Zugriffsmöglichkeiten:... -
Seite 50: Nachrichten
Nachrichten In Abhängig von einstellbaren Ereignissen können vom Gerät verschiedene Nachrichten- arten verschickt werden. Dieser Abschnitt ist für Gude Geräte allgemein gehalten, und beinhaltet auch Nachrichten, die nicht jedes Modell unterstützt. Folgende Nachrichten- kanäle werden unterstützt: · Syslog Nachrichten ·... -
Seite 51: Nachrichten Übersichtstabelle
Öffnet man eine Telnet oder SSH Verbindung, sind die Push-Nachrichten entweder vor- konfiguriert, oder man schaltet mit "console telnet pushmsgs set 1" (bzw. "console ssh pushmsgs set 1") die Push Messages temporär ein. Auf diesem Kanal werden fortan Expert Transfer Switch 8801 © 2022 GUDE Systems GmbH... -
Seite 52: Ip Acl
Adresse und der link local Adresse. Adressnotation IPv6 Adressen werden hexadezimal in 8 Blöcken zu 16-Bit notiert, wo hingegen IPv4 nor- malerweise dezimal angegeben wird. Das Trennzeichen ist ein Doppelpunkt und nicht der Punkt. Expert Transfer Switch 8801 © 2022 GUDE Systems GmbH... -
Seite 53: Radius
Verantwortung des Webservers liegt, wie lange die Login-Credentials dort zwischenge- speichert werden. Der RADIUS Parameter "Session Timeout" bestimmt also nicht, wann der Nutzer sich über einen Login erneut anmelden muss, sondern in welchen Abständen die RADIUS Server erneut gefragt werden. Expert Transfer Switch 8801 © 2022 GUDE Systems GmbH... -
Seite 54: Snmp
Erweiterung für weitere Nutzer in späteren Firmwareversionen hinzu- gefügt. Das System kennt nur einen Kontext. Das System akzeptiert den Kontext "nor- mal" oder einen leeren Kontext. Authentifizierung Zur Authentifizierung werden die Algorithmen "HMAC-MD5-96" und "HMAC-SHA-96" an- Expert Transfer Switch 8801 © 2022 GUDE Systems GmbH... -
Seite 55: Sicherheit
Entropie für die Schlüssellängen von "AES-192" oder "AES-256" aufbringen können. · Ausgehend von den vorhergehenden Betrachtungen empfehlen wir zur Zeit "HMAC- SHA-96" mit "AES-128" als Authentifizierung und Verschlüsselung. Änderung im Trap-Design Expert Transfer Switch 8801 © 2022 GUDE Systems GmbH... -
Seite 56: Geräte Mib
Es folgt eine Tabelle aller gerätespezifischen OID's die über SNMP angesprochen wer- den können. Bei der numerischen OID Darstellung wurde der Präfix "1.3.6.1.4.1.28507" zur Gude Enterprise OID aus Platzgründen bei jedem Eintrag in der Tabelle weggelas- sen. Die komplette OID würde daher z.B. "1.3.6.1.4.1.28507.41.1.1.1.1" lauten. Man un- terscheidet in SNMP bei OID's zwischen Tabellen und Skalaren. - Seite 57 Resettable Forw ard Reactive Energy counter. ets8801RevEnergyActive .41.1.5.1.2.1.20.x Unsigned32 Reverse Active Energy counter. ets8801RevEnergyReactive .41.1.5.1.2.1.21.x Unsigned32 Reverse Reactive Energy counter. ets8801RevEnergyActiveResettabl .41.1.5.1.2.1.22.x Unsigned32 Resettable Reverse Active Energy counter. ets8801RevEnergyReactiveResett .41.1.5.1.2.1.23.x Unsigned32 Expert Transfer Switch 8801 © 2022 GUDE Systems GmbH...
-
Seite 58: Ssl
Chromium Engine (Google Chrome oder MS Edge) kann es zu Performance-Einbu- ßen, und damit längeren Ladezeiten kommen. In dieser Konstellation unterstützt die Chromium Engine nicht korrekt den SSL Session Cache (Session Tickets) und die Ma- Expert Transfer Switch 8801 © 2022 GUDE Systems GmbH... -
Seite 59: Erstellen Eigener Zertifikate
-new -key server.key -out server.csr openssl req -x509 -days 365 -key server.key -in server.csr -out server.crt Die Server Keys sollten mit "openssl genrsa" erzeugt werden. Das Gude Gerät ver- arbeitet Keys im traditionellen PKCS#1 Format. Dies erkennt man, in dem in der erzeug- ten Schlüsseldatei am Anfang "-----BEGIN RSA PRIVATE KEY-----"... -
Seite 60: Konsole
Das Kommando "back" selektiert wieder die oberste Ebene. Es ist möglich "help" an ei- ner beliebigen Position zu benutzen: "http passwd help" stellt z.B. alle Kommandos dar, die den Präfix "http passwd" besitzen. Expert Transfer Switch 8801 © 2022 GUDE Systems GmbH... - Seite 61 >extsensor 1 2 0 events type set "EVT_SYSLOG,EVT_EMAIL" oder numerisch >extsensor 1 2 0 events type set "0,2" Zusätzlich kann man mit "ALLSET" alle Werte setzen, oder mit der Syntax "#7f1a" eine beliebiges Bitmuster als Hexzahl kodieren. Rückgabewerte Expert Transfer Switch 8801 © 2022 GUDE Systems GmbH...
- Seite 62 Anfang übermittelten IAC Befehle als störende Zeichen in Kommandozei- le auftauchen (teilweise unsichtbar). Editierfunktionen Die folgenden Editierfunktionen sind verfügbar, wenn das Terminal VT100 unterstützt, und der RAW-Modus nicht eingeschaltet ist. Eingegebene Zeichen werden an der Cur- Expert Transfer Switch 8801 © 2022 GUDE Systems GmbH...
-
Seite 63: Sensor Beispiele
Bei Geräten mit Overvoltage Protection wird bei dem "linesensor all" Kommando der Zustand der Protection mit ausgegeben ("OVP=x"). Eine "1" bedeutet Ok, eine "0" ein Ausfall der Protection. c) Port-Sensoren >portsensor all "0,1,2,3,12" show P=1,L="Power Port",0="13000Wh",1="0W",2="225V",3="0A",12="998218s" P=2,L="Power Port",0="13000Wh",1="0W",2="225V",3="0A",12="996199s" Expert Transfer Switch 8801 © 2022 GUDE Systems GmbH... -
Seite 64: Ssh
Möchte man SSH in einem Terminal verwenden, sollte Activate echo einge- schaltet sein. Public Keys Es werden folgende Public Keys akzeptiert: Schlüssel-Typ Länge 2048, 4096 ECDSA 256, 384 Generierung mit PuTTYgen Expert Transfer Switch 8801 © 2022 GUDE Systems GmbH... -
Seite 65: Generierung Mit Ssh-Keygen
-t ecdsa -b 384 -f ssh.key In der Datei ssh.pub ist dann der private Key, der Inhalt von ssh.key.pub wird in das Feld "Upload SSH public key:" eingefügt. 4.8.2 Console Cmd 8801 Command Description Note Expert Transfer Switch 8801 © 2022 GUDE Systems GmbH... - Seite 66 SSH public key email enters cmd group "email" email enabled set {OFF=0|ON=1} enables email on/off email enabled show show s if email is enabled email sender set "{email_addr}" sets email sender address Expert Transfer Switch 8801 © 2022 GUDE Systems GmbH...
- Seite 67 {num} extsensor {port_num} {sen_type} {sen_field} show s maximum value for sensor maxval show extsensor {port_num} {sen_type} {sen_field} sets minimum value for sensor minval set {num} Expert Transfer Switch 8801 © 2022 GUDE Systems GmbH...
- Seite 68 IPv4 gatew ay address ip4 dns set "{ip_address}" sets IPv4 DNS server address ip4 dns show show s IPv4 DNS server address ip4 dhcp enabled set {OFF=0|ON=1} enables IPv4 DHCP on/off Expert Transfer Switch 8801 © 2022 GUDE Systems GmbH...
- Seite 69 {line_num} {energy_sensor} hyst set sets hysterese value for line meter {float} linesensor {line_num} {energy_sensor} hyst show s hysterese value for line meter show linesensor {line_num} {energy_sensor} publish mode set {NONE=0|INTERVAL=1|DELTA=2| sets publish mode INTERV_DELTA=3} Expert Transfer Switch 8801 © 2022 GUDE Systems GmbH...
- Seite 70 {broker_idx} console enabled show show s if console cmds allow ed mqtt {broker_idx} device data timer set sets telemetry interval {num_secs} mqtt {broker_idx} device data timer show show s telemetry interval Expert Transfer Switch 8801 © 2022 GUDE Systems GmbH...
- Seite 71 {NONE=0|V1=1|V2=2|V3=3} sets type of SNMP traps snmp trap type show show SNMP trap type sets address and port of SNMP trap receiver snmp trap receiver {trap_num} set "{dns_name}" {trap_num} Expert Transfer Switch 8801 © 2022 GUDE Systems GmbH...
- Seite 72 {OFF=0|ON=1} show timer {rule_num} action delay set {0..65535} delay betw een cmds timer {rule_num} action delay show show s delay betw een cmds Expert Transfer Switch 8801 © 2022 GUDE Systems GmbH...
- Seite 73 VARh Reverse Active Energy Reverse Reactive Energy VARh Reverse Active Energy Resettable Reverse Reactive Energy Resettable VARh Residual Current Abhängig vom Gerätemodell wird die Messung des Fehlerstroms (Residual Current) nicht unterstützt. Expert Transfer Switch 8801 © 2022 GUDE Systems GmbH...
-
Seite 74: Modbus Tcp
0x400 0x39ff Input Registers Port Energie Sensoren 0x3a00 0x81ff Input Registers Bank Energie Sensoren 0x8200 0x823f Input Registers Spannungsquellen Sen. 0x8240 0x827f Input Registers Residual Current Monitor 0x8280 0x82cf Input Registers Expert Transfer Switch 8801 © 2022 GUDE Systems GmbH... - Seite 75 Lüfter Modus 0x010 0x01f Holding Registers Dieses Kapitel ist allgemein für alle Gude Geräte gehalten. Je nach Gerätetyp sind Ports oder bestimmte Sensoren nicht verfügbar. Die Unit-ID wird ignoriert, da das Gerät eindeutig über die IP-Adresse gekennzeichnet wird. Unterstützte Modbus TCP Funktionen...
- Seite 76 Ein Wert von 0x8000 bedeutet, das in dem entsprechenden Port kein Sensor eingesteckt ist, oder das entsprechende Feld im Sensor nicht verfügbar ist. Die Formel für die Adresse lautet (die Portnummern beginnen bei Null): Expert Transfer Switch 8801 © 2022 GUDE Systems GmbH...
- Seite 77 "Power Angle" bei 4. Port-Sensor und einphasigem Gerät: 0x3a00 + 3 * 0x120 + 6 * 2 = 0x3d6c Offset Sensor Field Unit Absolute Active Energy Power Active Voltage Current Frequency 0.01 hz Power Factor 0.001 Power Angle 0.1 degree Power Apparent Power Reactive Expert Transfer Switch 8801 © 2022 GUDE Systems GmbH...
- Seite 78 RMS und DC Fehlerstromanteil der Eingangsversorgung. Die Werte werden als vorzei- chenbehaftete 16-Bit Integer zurückgegeben. Für die Adresse gibt es folgende Formeln (die Modulnummer beginnt bei Null): Bank: 0x8280 + ModulNr * 8 + Offset Beispiele: Expert Transfer Switch 8801 © 2022 GUDE Systems GmbH...
-
Seite 79: Device Identification
"Company Id" Object ID 1 Byte 0x00 Object Length 1 Byte Object Value n2 Bytes "Product Id" Object ID 1 Byte 0x00 Object Length 1 Byte Object Value n3 Bytes "Product Version" Expert Transfer Switch 8801 © 2022 GUDE Systems GmbH... -
Seite 80: Sensor Tabellen
Forward Reactive Energy Resettable 0x420 Reverse Active Energy 0x422 Reverse Reactive Energy 0x424 Reverse Active Energy Resettable 0x426 Reverse Reactive Energy Resettable 0x428 Residual Current Type A 0x42a Neutral Current 0x42c Expert Transfer Switch 8801 © 2022 GUDE Systems GmbH... -
Seite 81: 4.10 Mqtt
4.10 MQTT Dieses Gerät unterstützt MQTT 3.1.1 um konfigurierte Nachrichten zu verschicken, und auch Kommandos entgegenzunehmen. Dieses Kapitel ist für alle Gude Geräte allgemein gehalten, manche Gude Modelle haben keine schaltbaren Ports. · Default Port für eine unverschlüsselte Verbindung ist Port 1883. - Seite 82 Nachricht: "type": "telemetry", "portstates": [{ "port": "1", "name": "Power Port", "state": 1 }, { "port": "2", "name": "Power Port", "state": 0 }, { "port": "3", "name": "Power Port", "state": 0 Expert Transfer Switch 8801 © 2022 GUDE Systems GmbH...
-
Seite 83: Beispiel Hivemq
"unit": "deg C" "ts": 210520 4.10.1 Beispiel HiveMQ Wie sieht nun eine MQTT Konfiguration am Beispiel HiveMQ aus? Man legt bei www.hivemq.com einen freien oder kommerziellen Account an, und erstellt einen neuen Cluster. Expert Transfer Switch 8801 © 2022 GUDE Systems GmbH... - Seite 84 Im Bereich "Manage Clusters" geht man auf das "Access Management" und fügt einen MQTT Benutzer mit Name und Passwort hinzu. In der MQTT Konfiguration des Gude Gerätes übertragt man den Hostname des HiveMQ Brokers, sowie Benutzername und Passwort. Zusätzlich TLS aktivieren und den korrek- ten Port einstellen.
-
Seite 85: Support
Support... -
Seite 86: Datensicherheit
Support Support Auf unseren Internetseiten unter www.gude.info steht Ihnen die aktuelle Software zu un- seren Produkten kostenlos zum Download zur Verfügung. Bei weiteren Fragen zu Instal- lation oder Betrieb des Geräts wenden Sie sich bitte an unser Support-Team. Weiterhin stellen wir in unserem Support-Wiki unter www.gude.info/wiki FAQs und Konfigurations- Beispiele zur Verfügung. -
Seite 87: Konformitätserklärungen
Umsatzsteuer-Identifikationsnummer gemäß § 27 a Umsatzsteuergesetz: DE 122778228 Konformitätserklärungen Dieses Produkt Expert Transfer Switch 8801 ist zu den auf dieses Produkt anzuwen- denden europäischen Richtlinien für die CE-Kennzeichnung konform. Die vollständige CE-Konformitätserklärung für dieses Produkt finden Sie auf der Webseite www.gude.info in der Download-Rubrik des Produktes. - Seite 88 Man kann sich aber in der IP Address Konfiguration die MAC-Adresse an- zeigen lassen. Wenn Sie mit der MAC-Adresse den Gude Systems Support kontaktie- ren, geben wir Ihnen gerne die zugehörige Seriennummer. 5. Warum dauert es auf der Webseite manchmal so lange, neue SNMPv3 Pass- wörter zu konfigurieren?
-
Seite 89: Stichwortverzeichnis
Firmware Upload Firmware-Update Power Ports - G - - R - GBL_Conf.exe Geräte MIB Radius - H - - S - HTTP Sensoranschlüsse HTTPS Sensoren 12, 45 Sicherheitserklärung SNMP 32, 54 Expert Transfer Switch 8801 © 2022 GUDE Systems GmbH... - Seite 90 Stichwortverzeichnis Status LED Status-LED Syslog - T - Tastensperre Technische Daten Timer Timer Konfiguration - W - Werkszustand - Z - Zertifikat übertragen Zertifikate übertragen Zertifikats Erzeugung Expert Transfer Switch 8801 © 2022 GUDE Systems GmbH...
