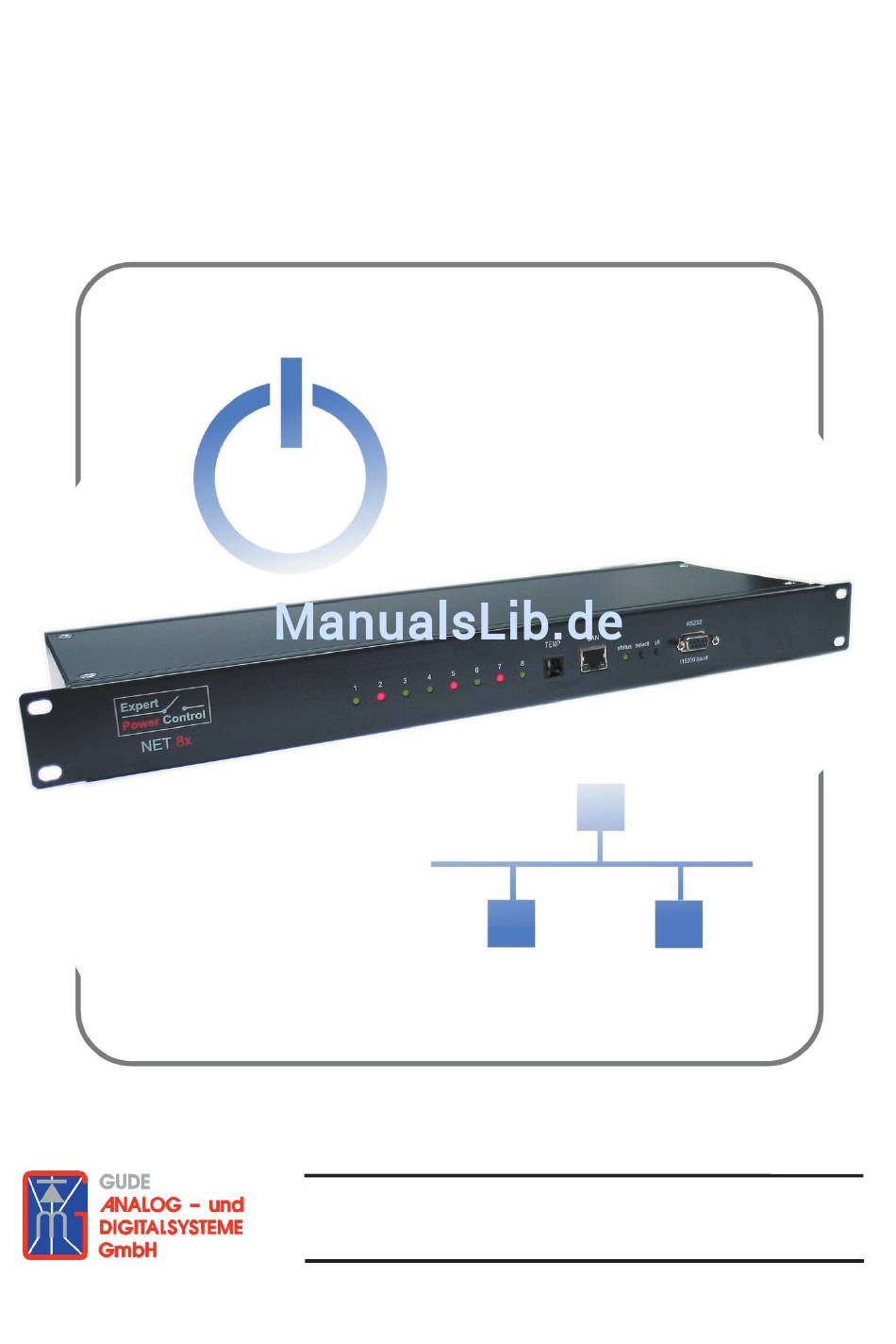

- Seite 1 Expert Power Control NET 8x Die 8-fach Steckdose für TCP/IP-Netzwerke Anleitung...
- Seite 2 Anleitung Expert Power Control NET 8x © 2008 Gude Analog- und Digitalsysteme Rev. 2.4...
-
Seite 3: Inhaltsverzeichnis
3.6 Syslog 4. Bedienung 4.1 Bedienung am Gerät 4.2 Bedienung über das Webinterface 4.3 Bedienung über die serielle Schnittstelle 4.4 Temperatursensor 5. Geräteeigenschaften 5.1 Bootloader-Modus 5.2 Firmware-Update 5.3 Werkszustand 5.4 Technische Daten 6. Support Konformitätserklärungen Kontakt Expert Power Control NET 8x... -
Seite 4: Sicherheitserklärung
Bitte beachten Sie ebenso die Sicherheitshinweise und Bedie- nungsanleitungen der übrigen Geräte, die an das Gerät ange- schlossen werden. Das Gerät ist kein Spielzeug. Es darf nicht im Zugriffsbereich von Kindern aufbewahrt oder betrieben werden. Expert Power Control NET 8x... - Seite 5 Sollten Sie sich über den korrekten Anschluss nicht im Klaren sein oder sollten sich Fragen ergeben, die nicht durch die Be- dienungsanleitung abgeklärt werden, so setzen Sie sich bitte mit unserem Support in Verbindung. Expert Power Control NET 8x...
-
Seite 6: Beschreibung

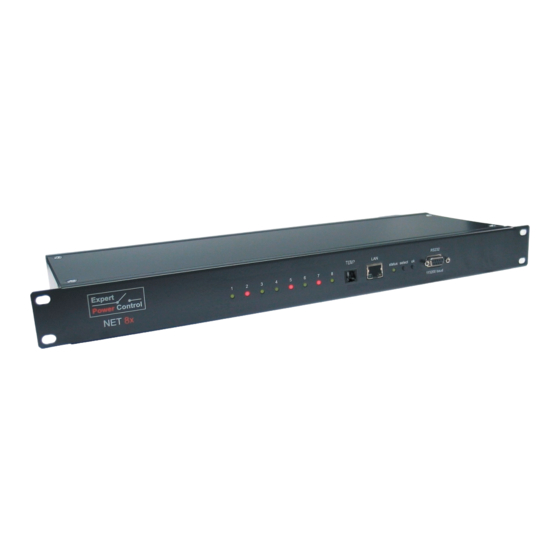

1. Beschreibung Der Expert Power Control NET 8x (kurz EPC NET 8x) ermög- licht das An- und Ausschalten von elektrischen Geräten über ein TCP/IP-Netzwerk oder eine serielle Verbindung. Das Gerät ist durch seine 19“-Bauform (1 HE) zum Einbau in Serverschränke geeignet. -
Seite 7: Anschluss Und Inbetriebnahme
Das Gerät ist mit dem Ethernet verbunden, die TCP/IP Einstellungen sind nicht zugewiesen • grün: Das Gerät ist mit dem Ethernet verbunden, die TCP/IP Einstellungen wurden vorgenommen. • regelmäßig blinkend: Das Gerät befindet sich im Boot- loader-Modus. Expert Power Control NET 8x... -
Seite 8: Konfiguration
3.2 Netzwerkkonfiguration per Software Zur Veränderung der Netzwerkeinstellungen können Sie das Programm GBL_Conf.exe nutzen. Das Programm ist kostenlos auf unserer Webseite www.gude.info erhältlich und befindet sich auch auf der beiliegenden CD-ROM. Sie können mit dem Programm GBL_Conf.exe auch Firmware- Updates einspielen und den EPC NET 8x auf die Werkseinstel- lungen zurücksetzen (siehe 5.3). -
Seite 9: Konfiguration Per Webinterface
Rufen Sie das Webinterface des EPC NET 8x wie folgt auf: http://“IP-Adresse des EPC NET 8x“/ und loggen Sie sich ein. Abb. 4: LOGIN Fenster In der linken oberen Bildschirmecke haben Sie nach dem Einloggen die Möglichkeit in das Konfigurationsmenü zu gelangen. Expert Power Control NET 8x... - Seite 10 Hier kann eine Verzögerung des Power Ports festgelegt wer- den, wenn der Power Port durch Einschalten des EPC NET 8x geschaltet werden soll. Die Verzögerung kann bis zu 8191 Sekunden dauern. Das entspricht ungefähr zwei Stunden und 20 Minuten Expert Power Control NET 8x...
- Seite 11 Legen Sie hier fest ob der EPC NET 8x die TCP/IP-Einstellungen direkt von Ihrem DHCP-Server beziehen soll. Bei aktivierter Funktion wird nach jedem Einschalten geprüft, ob ein DHCP-Server im Netz vorhanden ist. Anschließend wird bei diesem die TCP/IP-Einstellung angefordert. Expert Power Control NET 8x...
- Seite 12 Abb. 7: Configuration - IP ACL ACL finden Sie im Kapitel 3.4. Bitte beachten Sie, dass bei aktivierter IP-Zugriffskontrolle DHCP und SNMP nur dann funktionieren, wenn die entspre- chenden Server und Clients in der IP Access Control List eingetragen sind. Expert Power Control NET 8x...
- Seite 13 Bootloader-Modus des EPC NET 8x und deaktivieren Sie dann die Passwortabfrage mit der Software GBL_Conf.exe. Alle Änderungen werden erst nach Neustart der Firmware wirksam. Aktivieren Sie dazu den Bootloader-Modus und deaktivieren Sie ihn anschließend wieder. Expert Power Control NET 8x...
- Seite 14 Hier können Sie einstellen, ob der EPC NET 8x SNMP-Traps an die, in der Liste aufgeführten ,Empfänger versenden soll. Geben Sie dazu die IP Addresse und ggf. den HTTP-Port des Empfän- gers ein, z.B.: 192.168.0.2:8000 Expert Power Control NET 8x...
- Seite 15 Sie im Kapitel 3.5. Nutzen Sie die SNMP-Einstellungen nur, wenn Ihr Netzwerk dafür ausgelegt ist. Weitere Informationen zu den SNMP- Einstellungen des EPC NET 8x erhalten Sie durch unseren Support oder finden Sie im Internet unter www.gude.info/ wiki. Configuration - Syslog Enable Syslog Hier können Sie einstellen, ob die Syslog-Informationen über...
-
Seite 16: Ip Access Control List
Zustandsänderungen (Schreibzugriff) die community private mitsenden. Die SNMP-communities sind Lese- bzw. Schreib- passwörter. Bei den SNMP Versionen v1 und v2c werden die communities unverschlüsselt im Netzwerk übertragen, können innerhalb dieser Kollisionsdomäne also leicht mit IP-Sniffern abgehört werden. Expert Power Control NET 8x... - Seite 17 SNMP-Traps SNMP-Traps sind Systemmeldungen die über das SNMP Proto- koll an verschiedene Empfänger gesendet werden. Bei folgenden Ereignissen werden SNMP-Traps ausgelöst: - Schalten der Power Ports Die Einstellmöglichkeiten für SNMP finden Sie im Kapitel 3.3. Expert Power Control NET 8x...
-
Seite 18: Syslog
Freeware-Programme auf dem Markt. Die Syslog Nachrichten werden bei folgenden Ereignissen gesendet: - Einschalten - Ein- bzw. Auschalten von Syslog in der Konfiguration - Schalten der Power Ports Die Einstellmöglichkeiten für Syslog finden Sie im Kapitel 3.3. Expert Power Control NET 8x... -
Seite 19: Bedienung
Sie an der Farbe mit der die entsprechende LED leuchtet (rot=ausgeschaltet/grün=eingeschaltet). 4.2 Bedienung über das Webinterface Rufen Sie das Webinterface des EPC NET 8x auf: http://“IP-Adresse des EPC NET 8x“/ und loggen Sie sich ein. Abb. 13: LOGIN Fenster Expert Power Control NET 8x... - Seite 20 Zeitspanne wird er automatisch in den vorher festgelegten Zustand geschaltet. Optional kann das Gerät auch über ein Perl-Script oder externe Programme wie wget geschaltet werden. Mehr Informationen dazu finden Sie im Internet unter www.gude.info/wiki. Expert Power Control NET 8x...
-
Seite 21: Bedienung Über Die Serielle Schnittstelle
Wenn Sie nicht HyperTerminal benutzen, achten Sie bitte darauf, dass Ihre Terminal-Anwendung VT100-Kommandos unterstützt. Ist die Verbindung erfolgreich meldet sich der EPC NET 8x wie in Abbildung 14. Drücken Sie ENTER für den Login. Abb. 15: Login HyperTerminal Expert Power Control NET 8x... -
Seite 22: Temperatursensor
Abb.13) und im Switchingmenü (Abb. 14) über den Power Ports, sowie über SNMP die aktuelle Temperatur angezeigt. Den Temperatursensor können Sie als Zubehör bei uns erwerben. Nähere Informationen dazu finden Sie unter www.gude.info oder können Sie bei unserem Vertriebsteam unter mail@gude.info erhalten. -
Seite 23: Geräteeigenschaften
EPC NET 8x. Klicken Sie dann auf Program Device Firmware Update und geben Sie den Ort der neuen Firmware an. Bitte beachten Sie, dass die aktuelle Version der Firmware und des Programms GBL_Conf.exe auf www.gude.info zum Down- load bereit stehen. Expert Power Control NET 8x... -
Seite 24: Werkszustand
Nach Neustart: ausgeschaltet - Aktivieren Sie dazu den Bootloader-Modus des Geräts - Wählen Sie es in der Software GBL_Conf.exe aus - Wählen Sie nun: Program Device Reset to Fab Settings - Deaktivieren Sie nun den den Bootloader-Modus Expert Power Control NET 8x... -
Seite 25: Technische Daten
19’’ / 1 Höheneinheit Gewicht: ca. 2,3 kg 6. Support Auf unseren Internetseiten unter www.gude.info steht Ihnen die aktuelle Software zu unseren Produkten kostenlos zum Download zur Verfügung. Bei weiteren Fragen zu Installation oder Betrieb des EPC NET 8x wenden Sie sich bitte an unser Support-Team. -
Seite 26: Konformitätserklärungen
Hiermit bestätigen wir für den Expert Power Control NET 8x die Konformität zur Richtlinie 2002/95/EG der Europäischen Union. Declaration of Conformity Konformitätserklärung / / The manufacturer Die Firma Gude Analog- und Digitalsysteme GmbH --------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- Address Anschrift/ Eintrachtstr. 113, 50668 Köln... - Seite 27 Expert Power Control NET 8x...
-
Seite 28: Kontakt
KONTAKT Gude Analog- und Digitalsysteme GmbH Eintrachtstraße 113 50668 Köln Tel.: +49-221-912 90 97 Fax: +49-221-912 90 98 E-Mail: mail@Gude.info Web: www.Gude.info...
