- Seite 1 Expert Power Control NET 2x6 Der 12-fach Remote Power Switch für TCP/IP-Netzwerke Anleitung...
- Seite 2 Anleitung Expert Power Control NET 2x6 © 2008 Gude Analog- und Digitalsysteme Rev. 1.1...
-
Seite 3: Inhaltsverzeichnis
3.6 Syslog 4. Bedienung 4.1 Bedienung am Gerät 4.2 Bedienung über das Webinterface 4.3 Bedienung über die serielle Schnittstelle 4.4 Temperatursensor 5. Geräteeigenschaften 5.1 Bootloader-Modus 5.2 Firmware-Update 5.3 Werkszustand 5.4 Technische Daten 6. Support Konformitätserklärungen Kontakt Expert Power Control NET 2x6... -
Seite 4: Sicherheitserklärung
Bitte beachten Sie ebenso die Sicherheitshinweise und Bedie- nungsanleitungen der übrigen Geräte, die an das Gerät ange- schlossen werden. Das Gerät ist kein Spielzeug. Es darf nicht im Zugriffsbereich von Kindern aufbewahrt oder betrieben werden. Expert Power Control NET 2x6... - Seite 5 Sollten Sie sich über den korrekten Anschluss nicht im Klaren sein oder sollten sich Fragen ergeben, die nicht durch die Be- dienungsanleitung abgeklärt werden, so setzen Sie sich bitte mit unserem Support in Verbindung. Expert Power Control NET 2x6...
-
Seite 6: Beschreibung

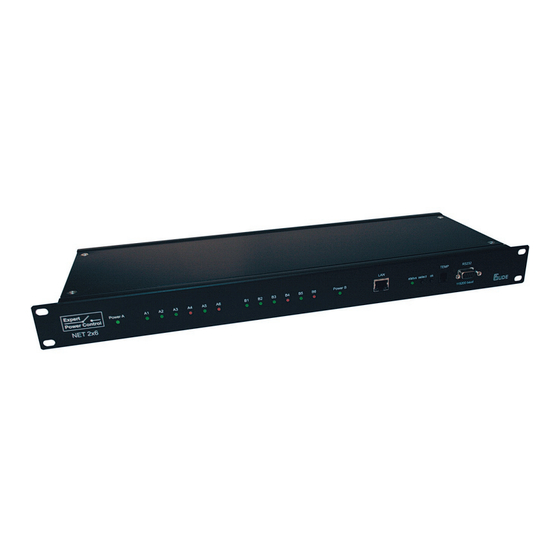

1. Beschreibung Der Expert Power Control NET 2x6 ermöglich das Ein- und Aus- schalten von elektrischen Geräten über ein TCP/IP Netzwerk oder eine serielle Verbindung. Auf der Geräterückseite befinden sich zwölf 10A Laststrom- ausgänge (Power Ports). Diese zwölf Power Ports sind jeweils separat oder paarweise über das Webinterface, über die serielle... -
Seite 7: Die Status-Led
Das Gerät ist mit dem Ethernet verbunden, die TCP/IP Einstellungen sind nicht zugewiesen • grün: Das Gerät ist mit dem Ethernet verbunden, die TCP/IP Einstellungen wurden vorgenommen. • regelmäßig blinkend: Das Gerät befindet sich im Boot- loader-Modus. Expert Power Control NET 2x6... -
Seite 8: Konfiguration
3.2 Netzwerkkonfiguration per Software Zur Veränderung der Netzwerkeinstellungen können Sie das Programm GBL_Conf.exe nutzen. Das Programm ist kostenlos auf unserer Webseite www.gude.info erhältlich und befindet sich auch auf der beiliegenden CD-ROM. Sie können mit dem Programm GBL_Conf.exe auch Firmware- Updates einspielen und den EPC NET 2x6 auf die Werksein- stellungen zurücksetzen (siehe 5.3). -
Seite 9: Konfiguration Per Webinterface
Rufen Sie das Webinterface des EPC NET 2x6 wie folgt auf: http://“IP-Adresse des EPC NET 2x6“/ und loggen Sie sich ein. In der linken oberen Bildschirmecke haben Sie nach dem Einloggen die Möglichkeit in das Konfigurationsmenü zu gelangen. Expert Power Control NET 2x6... - Seite 10 A1) mit seinem Äquivalent (B2) kombiniert werden soll. Ist diese Option aktiv, schalten beide Power Ports synchron. Power Ports die kombiniert geschaltet werden, werden in der Power Port Übersicht und im seriellen Interface mit einem C gekennzeichnet. Expert Power Control NET 2x6...
- Seite 11 Legen Sie hier fest ob der EPC NET 2x6 die TCP/IP- Einstellungen direkt von Ihrem DHCP-Server beziehen soll. Bei aktivierter Funktion wird nach jedem Einschalten geprüft, ob ein DHCP-Server im Netz vorhanden ist. Anschließend wird bei diesem die TCP/IP-Einstellung angefordert. Expert Power Control NET 2x6...
- Seite 12 Mehr Informationen zur IP ACL finden Sie im Kapitel 3.4. Bitte beachten Sie, dass bei aktivierter IP-Zugriffskontrolle DHCP und SNMP nur dann funktionieren, wenn die entspre- chenden Server und Clients in der IP Access Control List eingetragen sind. Expert Power Control NET 2x6...
- Seite 13 Sollten Sie das Passwort vergessen haben, aktivieren Sie den Bootloader-Modus des EPC NET 2x6 und deaktivieren Sie dann die Passwortabfrage mit der Software GBL_Conf.exe. Alle Änderungen werden erst nach Neustart der Firmware wirksam.Aktivieren Sie dazu den Bootloader-Modus und deaktivieren Sie ihn anschließend wieder. Expert Power Control NET 2x6...
- Seite 14 Abb. 10: Configuration - SNMP Community private Hier können Sie die SNMP Arbeitsgruppe für SNMP-set eintragen. Download SNMP MIB Hier können Sie die MIB zur Abfrage und Steuerung des EPC NET 2x6 mit SNMP herunterladen. Expert Power Control NET 2x6...
- Seite 15 In der untenstehenden Tabelle können Sie die IP Adressen der Clients eintragen die die SNMP Traps empfangen sollen. Enable Traps Hier können Sie festlegen ob der Expert Power control NET 2x6 SNMP-traps versenden soll. Trap Version Hier können Sie auswählen ob die SNMP Traps im format v1 oder v2c versandt werden sollen.
- Seite 16 Abb. 11: Configuration - Syslog Syslog Port Tragen Sie den Port ein, über den der Server die Syslog-Infor- mationen aus dem Netzwerk empfängt. Mehr Informationen zum Betrieb des EPC NET 2x6 mit Syslog finden Sie im Kapitel 3.6. Expert Power Control NET 2x6...
-
Seite 17: Ip Access Control List
- SNMPSET : EPC NET 2x6 Zustandsänderung anfordern Um den EPC NET 2x6 per SNMP abzufragen benötigen Sie ein Network Managment System, wie z.B. HP-OpenView, OpenNMS, Nagios, etc., oder die einfachen Kommandozeilen- Tools der NET-SNMP Software. Expert Power Control NET 2x6... - Seite 18 Diesen drei Teilstrukturen sind sogenannte OIDs (Object Iden- tifiers) untergeordnet. Eine OID-Stelle steht für den Ort eines Wertes innerhalb der MIB-Struktur. Jeder OID kann alternativ mit seinem Symbolnamen (subtree name) bezeichnet werden. Die Einstellmöglichkeiten für SNMP finden Sie im Kapitel 3.3. Expert Power Control NET 2x6...
-
Seite 19: Syslog
Freeware-Programme auf dem Markt. Die Syslog Nachrichten werden bei folgenden Ereignissen gesendet: - Einschalten - Ein- bzw. Auschalten von Syslog in der Konfiguration - Schalten der Power Ports Die Einstellmöglichkeiten für Syslog finden Sie im Kapitel 3.3. Expert Power Control NET 2x6... -
Seite 20: Bedienung
Abb. 13: LOGIN Fenster Sie sehen nun eine Übersicht der Schaltzustände der einzelnen Power Ports des EPC NET 2x6 (rot=ausgeschaltet/ grün=eingeschaltet). Auch können Sie hier sehen ob die Stromversorgungen aktiv oder inaktiv sind (grüb=aktiv/ rot=inaktiv) Expert Power Control NET 2x6... -
Seite 21: Batchmode
Zeitspanne wird er automatisch in den vorher festgelegten Zustand geschaltet. Optional kann das Gerät auch über die Kommandozeile ange- steuert werden (z.B. für eine automatische oder zeitgesteuerte Schaltung). Mehr Informationen dazu finden Sie im Internet un- ter www.gude.info/wiki. Expert Power Control NET 2x6... -
Seite 22: Bedienung Über Die Serielle Schnittstelle
Wenn Sie nicht HyperTerminal benutzen, achten Sie bitte darauf, dass Ihre Terminal-Anwendung VT100-Kommandos unterstützt. Ist die Verbindung erfolgreich meldet sich der EPC NET 2x6 wie in Abbildung 14. Drücken Sie ENTER für den Login. Abb. 15: Login RS232 Expert Power Control NET 2x6... - Seite 23 Jetzt können die Power Ports per Zahlentasten ein- und aus- geschaltet werden. Mit der c-Taste werden Ihnen die Netzwerk- einstellungen angezeigt und mit der Esc-Taste können Sie sich ausloggen. Abb. 16: Switching RS232 Expert Power Control NET 2x6...
-
Seite 24: Temperatursensor
Switchingmenü (Abb. 14) über den Power Ports, sowie über SNMP die aktuelle Temperatur angezeigt. Den Temperatursensor können Sie als Zubehör bei uns erwerben. Nähere Informationen dazu finden Sie unter www.gude.info oder können Sie bei unserem Vertriebsteam unter mail@gude.info erhalten. Abb. 17 Temperatursensor... -
Seite 25: Geräteeigenschaften
Feld den EPC NET 2x6. Klicken Sie dann auf Program Firmware Update und geben Sie den Ort der neuen Device Firmware an. Bitte beachten Sie, dass die aktuelle Version der Firmware und des Programms GBL_Conf.exe auf www.gude.info zum Down- load bereit stehen. Expert Power Control NET 2x6... -
Seite 26: Werkszustand
Nach Neustart: ausgeschaltet - Aktivieren Sie dazu den Bootloader-Modus des Geräts - Wählen Sie es in der Software GBL_Conf.exe aus - Wählen Sie nun: Program Device Reset to Fab Settings - Deaktivieren Sie nun den den Bootloader-Modus Expert Power Control NET 2x6... -
Seite 27: Technische Daten
2000 W (10 A) Schaltspannung: 230 VAC Netzwerkanbindung: 10 Mbit 10baseT Ethernet Protokolle: HTTP 1.1, DHCP, SNMPv1, SNMPv2c, SNMP Traps, Syslog Betriebstemperatur: 0ºC - 50ºC Betriebssysteme: Unabhängig vom Betriebssystem (Ethernet, RS232) Maße: 19‘‘, 1 Höheneinheit Gewicht: 3 kg Expert Power Control NET 2x6... -
Seite 28: Support
6. Support Auf unseren Internetseiten unter www.gude.info steht Ihnen die aktuelle Software zu unseren Produkten kostenlos zum Download zur Verfügung. Bei weiteren Fragen zu Installation oder Betrieb des EPC NET 2x6 wenden Sie sich bitte an unser Support-Team. Expert Power Control NET 2x6... - Seite 29 Expert Power Control NET Expert Power Control NET IEC Expert Power Control NET 4x /and und/ Expert Power Control NET 8x Expert Power Control NET 2x6 Expert Power Control /and /and /and NET 24x Switchable single and multiple socket for TCP/IP networks Schaltbare Ein- bzw.
-
Seite 30: Kontakt
KONTAKT Gude Analog- und Digitalsysteme GmbH Eintrachtstraße 113 50668 Köln Tel.: +49-221-912 90 97 Fax: +49-221-912 90 98 E-Mail: mail@Gude.info Web: www.Gude.info...
