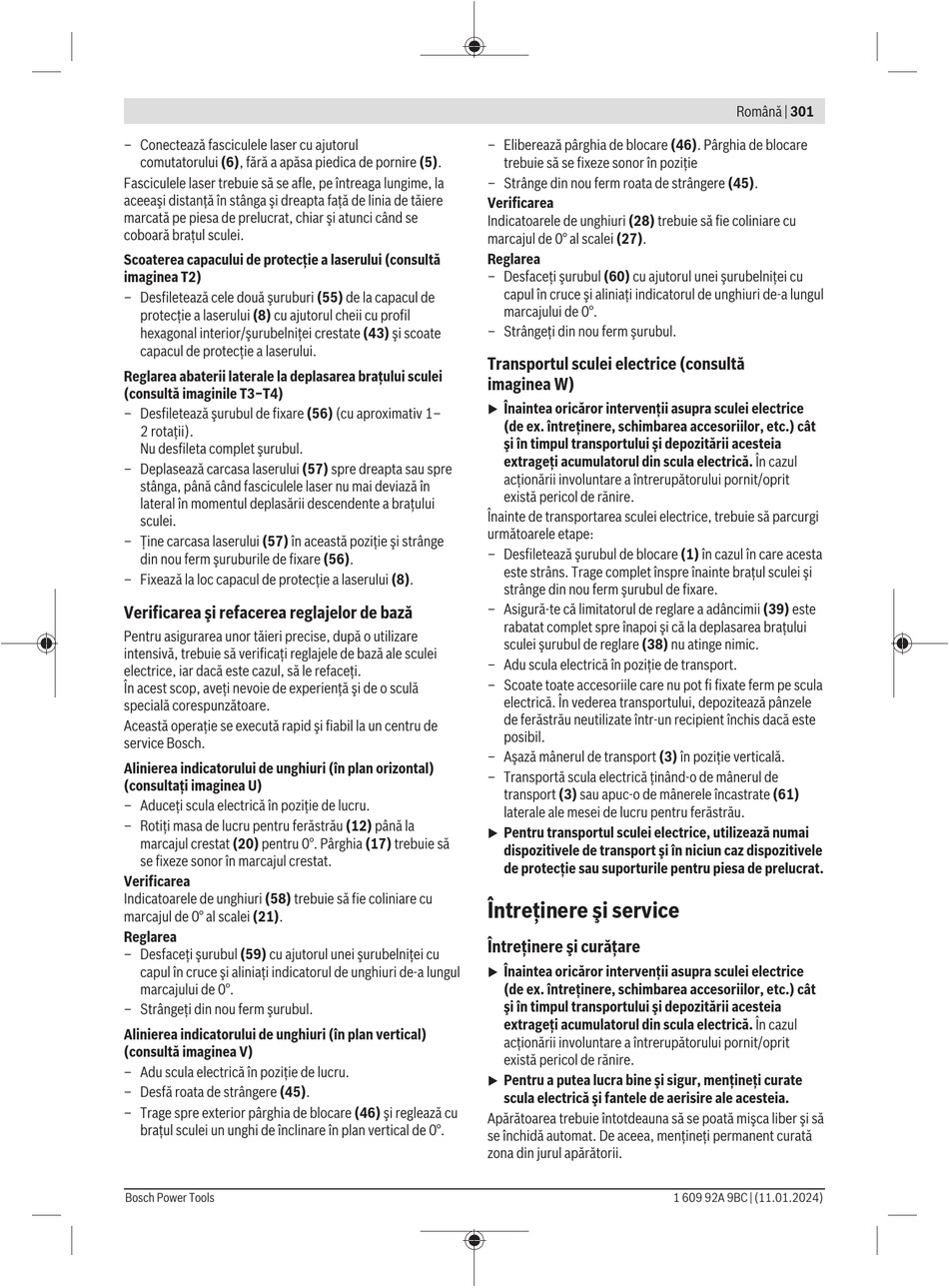

– Conectează fasciculele laser cu ajutorul
comutatorului (6), fără a apăsa piedica de pornire (5).
Fasciculele laser trebuie să se afle, pe întreaga lungime, la
aceeaşi distanţă în stânga şi dreapta faţă de linia de tăiere
marcată pe piesa de prelucrat, chiar şi atunci când se
coboară braţul sculei.
Scoaterea capacului de protecţie a laserului (consultă
imaginea T2)
– Desfiletează cele două şuruburi (55) de la capacul de
protecţie a laserului (8) cu ajutorul cheii cu profil
hexagonal interior/şurubelniţei crestate (43) şi scoate
capacul de protecţie a laserului.
Reglarea abaterii laterale la deplasarea braţului sculei
(consultă imaginile T3−T4)
– Desfiletează şurubul de fixare (56) (cu aproximativ 1–
2 rotaţii).
Nu desfileta complet şurubul.
– Deplasează carcasa laserului (57) spre dreapta sau spre
stânga, până când fasciculele laser nu mai deviază în
lateral în momentul deplasării descendente a braţului
sculei.
– Ţine carcasa laserului (57) în această poziţie şi strânge
din nou ferm şuruburile de fixare (56).
– Fixează la loc capacul de protecţie a laserului (8).
Verificarea şi refacerea reglajelor de bază
Pentru asigurarea unor tăieri precise, după o utilizare
intensivă, trebuie să verificaţi reglajele de bază ale sculei
electrice, iar dacă este cazul, să le refaceţi.
În acest scop, aveţi nevoie de experienţă şi de o sculă
specială corespunzătoare.
Această operaţie se execută rapid şi fiabil la un centru de
service Bosch.
Alinierea indicatorului de unghiuri (în plan orizontal)
(consultaţi imaginea U)
– Aduceţi scula electrică în poziţie de lucru.
– Rotiţi masa de lucru pentru ferăstrău (12) până la
marcajul crestat (20) pentru 0°. Pârghia (17) trebuie să
se fixeze sonor în marcajul crestat.
Verificarea
Indicatoarele de unghiuri (58) trebuie să fie coliniare cu
marcajul de 0° al scalei (21).
Reglarea
– Desfaceţi şurubul (59) cu ajutorul unei şurubelniţei cu
capul în cruce şi aliniaţi indicatorul de unghiuri de-a lungul
marcajului de 0°.
– Strângeţi din nou ferm şurubul.
Alinierea indicatorului de unghiuri (în plan vertical)
(consultă imaginea V)
– Adu scula electrică în poziţie de lucru.
– Desfă roata de strângere (45).
– Trage spre exterior pârghia de blocare (46) şi reglează cu
braţul sculei un unghi de înclinare în plan vertical de 0°.
Bosch Power Tools
– Eliberează pârghia de blocare (46). Pârghia de blocare
trebuie să se fixeze sonor în poziţie
– Strânge din nou ferm roata de strângere (45).
Verificarea
Indicatoarele de unghiuri (28) trebuie să fie coliniare cu
marcajul de 0° al scalei (27).
Reglarea
– Desfaceţi şurubul (60) cu ajutorul unei şurubelniţei cu
capul în cruce şi aliniaţi indicatorul de unghiuri de-a lungul
marcajului de 0°.
– Strângeţi din nou ferm şurubul.
Transportul sculei electrice (consultă
imaginea W)
Înaintea oricăror intervenţii asupra sculei electrice
u
(de ex. întreţinere, schimbarea accesoriilor, etc.) cât
şi în timpul transportului şi depozitării acesteia
extrageţi acumulatorul din scula electrică. În cazul
acţionării involuntare a întrerupătorului pornit/oprit
există pericol de rănire.
Înainte de transportarea sculei electrice, trebuie să parcurgi
următoarele etape:
– Desfiletează şurubul de blocare (1) în cazul în care acesta
este strâns. Trage complet înspre înainte braţul sculei şi
strânge din nou ferm şurubul de fixare.
– Asigură-te că limitatorul de reglare a adâncimii (39) este
rabatat complet spre înapoi şi că la deplasarea braţului
sculei şurubul de reglare (38) nu atinge nimic.
– Adu scula electrică în poziţie de transport.
– Scoate toate accesoriile care nu pot fi fixate ferm pe scula
electrică. În vederea transportului, depozitează pânzele
de ferăstrău neutilizate într-un recipient închis dacă este
posibil.
– Aşază mânerul de transport (3) în poziţie verticală.
– Transportă scula electrică ţinând‑o de mânerul de
transport (3) sau apuc‑o de mânerele încastrate (61)
laterale ale mesei de lucru pentru ferăstrău.
Pentru transportul sculei electrice, utilizează numai
u
dispozitivele de transport şi în niciun caz dispozitivele
de protecţie sau suporturile pentru piesa de prelucrat.
Întreţinere şi service
Întreţinere şi curăţare
Înaintea oricăror intervenţii asupra sculei electrice
u
(de ex. întreţinere, schimbarea accesoriilor, etc.) cât
şi în timpul transportului şi depozitării acesteia
extrageţi acumulatorul din scula electrică. În cazul
acţionării involuntare a întrerupătorului pornit/oprit
există pericol de rănire.
Pentru a putea lucra bine şi sigur, menţineţi curate
u
scula electrică şi fantele de aerisire ale acesteia.
Apărătoarea trebuie întotdeauna să se poată mişca liber şi să
se închidă automat. De aceea, menţineţi permanent curată
zona din jurul apărătorii.
