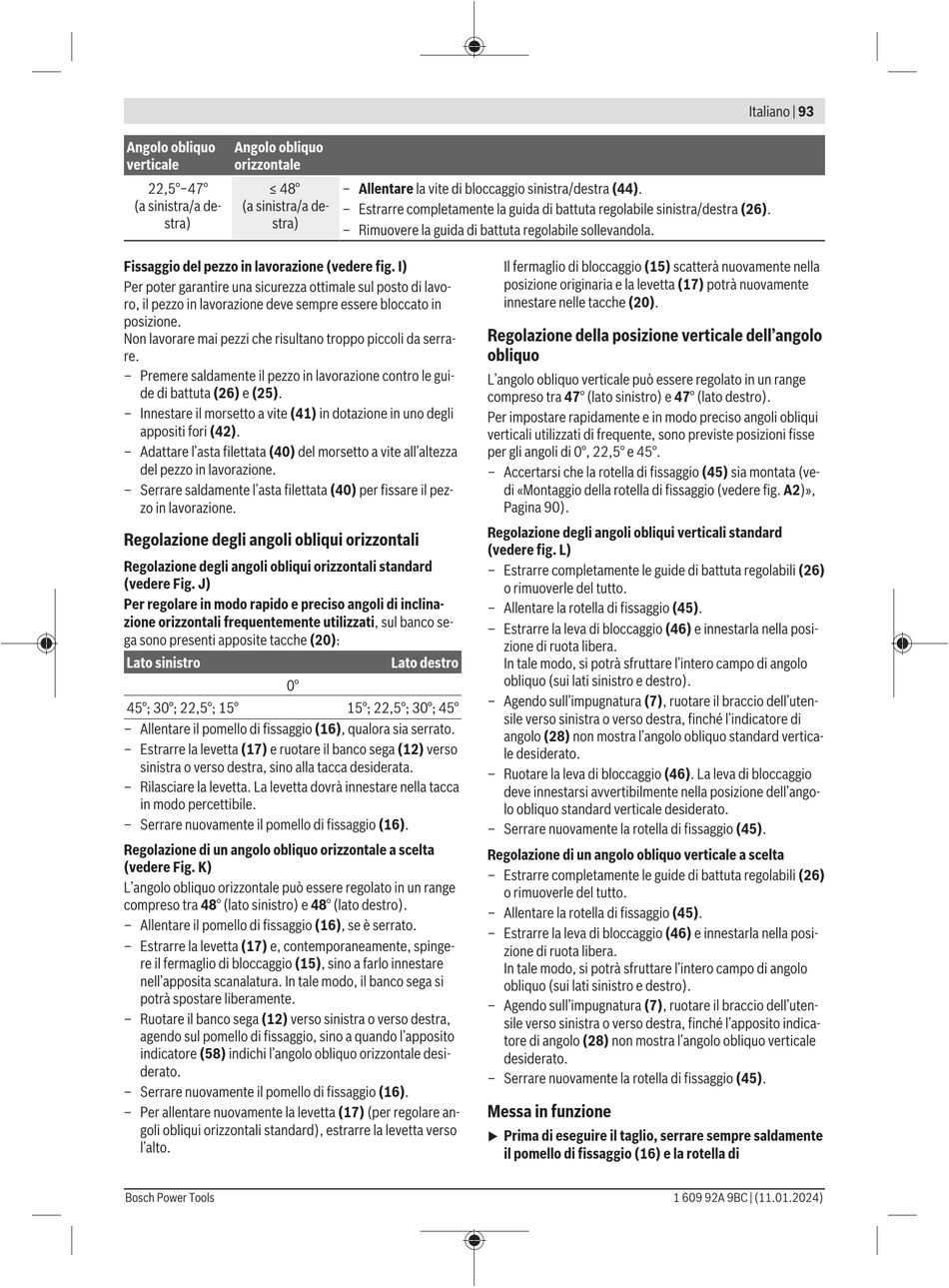

Angolo obliquo Angolo obliquo
verticale orizzontale
22,5°−47° ≤ 48°
(a sinistra/a de- (a sinistra/a de-
stra) stra)
Fissaggio del pezzo in lavorazione (vedere fig. I)
Per poter garantire una sicurezza ottimale sul posto di lavo-
ro, il pezzo in lavorazione deve sempre essere bloccato in
posizione.
Non lavorare mai pezzi che risultano troppo piccoli da serra-
re.
– Premere saldamente il pezzo in lavorazione contro le gui-
de di battuta (26) e (25).
– Innestare il morsetto a vite (41) in dotazione in uno degli
appositi fori (42).
– Adattare l'asta filettata (40) del morsetto a vite all'altezza
del pezzo in lavorazione.
– Serrare saldamente l'asta filettata (40) per fissare il pez-
zo in lavorazione.
Regolazione degli angoli obliqui orizzontali
Regolazione degli angoli obliqui orizzontali standard
(vedere Fig. J)
Per regolare in modo rapido e preciso angoli di inclina-
zione orizzontali frequentemente utilizzati, sul banco se-
ga sono presenti apposite tacche (20):
Lato sinistro
0°
45°; 30°; 22,5°; 15°
– Allentare il pomello di fissaggio (16), qualora sia serrato.
– Estrarre la levetta (17) e ruotare il banco sega (12) verso
sinistra o verso destra, sino alla tacca desiderata.
– Rilasciare la levetta. La levetta dovrà innestare nella tacca
in modo percettibile.
– Serrare nuovamente il pomello di fissaggio (16).
Regolazione di un angolo obliquo orizzontale a scelta
(vedere Fig. K)
L'angolo obliquo orizzontale può essere regolato in un range
compreso tra 48° (lato sinistro) e 48° (lato destro).
– Allentare il pomello di fissaggio (16), se è serrato.
– Estrarre la levetta (17) e, contemporaneamente, spinge-
re il fermaglio di bloccaggio (15), sino a farlo innestare
nell'apposita scanalatura. In tale modo, il banco sega si
potrà spostare liberamente.
– Ruotare il banco sega (12) verso sinistra o verso destra,
agendo sul pomello di fissaggio, sino a quando l'apposito
indicatore (58) indichi l'angolo obliquo orizzontale desi-
derato.
– Serrare nuovamente il pomello di fissaggio (16).
– Per allentare nuovamente la levetta (17) (per regolare an-
goli obliqui orizzontali standard), estrarre la levetta verso
l'alto.
Bosch Power Tools
– Allentare la vite di bloccaggio sinistra/destra (44).
– Estrarre completamente la guida di battuta regolabile sinistra/destra (26).
– Rimuovere la guida di battuta regolabile sollevandola.
Il fermaglio di bloccaggio (15) scatterà nuovamente nella
posizione originaria e la levetta (17) potrà nuovamente
innestare nelle tacche (20).
Regolazione della posizione verticale dell'angolo
obliquo
L'angolo obliquo verticale può essere regolato in un range
compreso tra 47° (lato sinistro) e 47° (lato destro).
Per impostare rapidamente e in modo preciso angoli obliqui
verticali utilizzati di frequente, sono previste posizioni fisse
per gli angoli di 0°, 22,5° e 45°.
– Accertarsi che la rotella di fissaggio (45) sia montata (ve-
di «Montaggio della rotella di fissaggio (vedere fig. A2)»,
Pagina 90).
Regolazione degli angoli obliqui verticali standard
(vedere fig. L)
– Estrarre completamente le guide di battuta regolabili (26)
o rimuoverle del tutto.
– Allentare la rotella di fissaggio (45).
– Estrarre la leva di bloccaggio (46) e innestarla nella posi-
zione di ruota libera.
Lato destro
In tale modo, si potrà sfruttare l'intero campo di angolo
obliquo (sui lati sinistro e destro).
– Agendo sull'impugnatura (7), ruotare il braccio dell'uten-
15°; 22,5°; 30°; 45°
sile verso sinistra o verso destra, finché l'indicatore di
angolo (28) non mostra l'angolo obliquo standard vertica-
le desiderato.
– Ruotare la leva di bloccaggio (46). La leva di bloccaggio
deve innestarsi avvertibilmente nella posizione dell'ango-
lo obliquo standard verticale desiderato.
– Serrare nuovamente la rotella di fissaggio (45).
Regolazione di un angolo obliquo verticale a scelta
– Estrarre completamente le guide di battuta regolabili (26)
o rimuoverle del tutto.
– Allentare la rotella di fissaggio (45).
– Estrarre la leva di bloccaggio (46) e innestarla nella posi-
zione di ruota libera.
In tale modo, si potrà sfruttare l'intero campo di angolo
obliquo (sui lati sinistro e destro).
– Agendo sull'impugnatura (7), ruotare il braccio dell'uten-
sile verso sinistra o verso destra, finché l'apposito indica-
tore di angolo (28) non mostra l'angolo obliquo verticale
desiderato.
– Serrare nuovamente la rotella di fissaggio (45).

Messa in funzione

Prima di eseguire il taglio, serrare sempre saldamente
u
il pomello di fissaggio (16) e la rotella di
