WAREMA BAline MIO 16M230 SMI 8I Installationsanleitung Seite 5

Anschluss von SMI LoVo Antrieben
(OUT Klemme 7 )
Maximal 16 Motoren
Gesamtleistung maximal 3600 VA
(Sicherung bauseitig).
Querschnitt der Motorleitungen nach dem
Gesamtstrom aller Motoren bemessen
Zuleitung bauseitig
230 V AC/50 Hz/16 A
3x1,5mm²
* mit zuschaltbarem PullUp
Alle Tasterleitungen
JY(St)Y 2×2×0,8 mm ∅
max. Leitungslänge 100 m

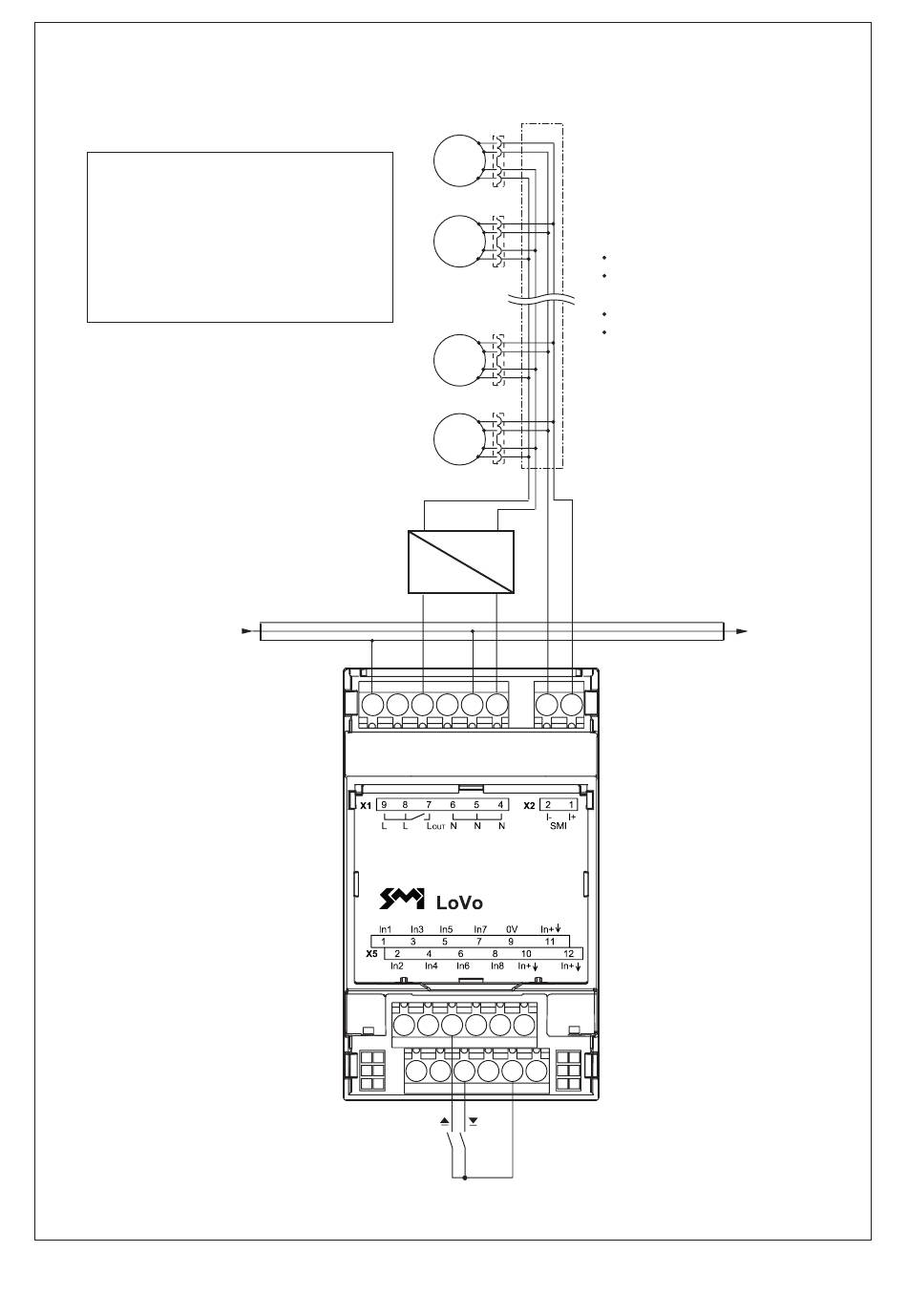

Abb. 6 Anschlussbeispiel BAline MIO 16MDC SMI LoVo 8I: max. 16 Motoren
warema_2033560_alhb_de_v3•2023-05-01
AC
230 V
PE
N
L
8
9 7
BAline
MIO 16MDC SMI LoVo 8I
1 3 5 7 9 11
2 4 6 8 10 12
Verteiler
I+
M
I-
Motor 16
SMI
0V
24V
I+
M
I-
Motor 15
SMI
0V
24V
I+
M
I-
Motor 2
SMI
0V
24V
I+
M
I-
Motor 1
SMI
0V
24V
DC
24 V
I-
I+
4
2 1
6 5
X5
Technische Änderungen behalten wir uns vor
PE
zu weiteren
N
L Komponenten
Werden im BAline Projekt
Tasten vom Typ Dual Button
oder Triple Button verwendet,
müssen die Tasten an direkt
aufeinander folgende
MIO-Eingänge angeschlossen
werden.
5
