Installation Guide
CVP (LP), CVPP (LP)
Pilot valves

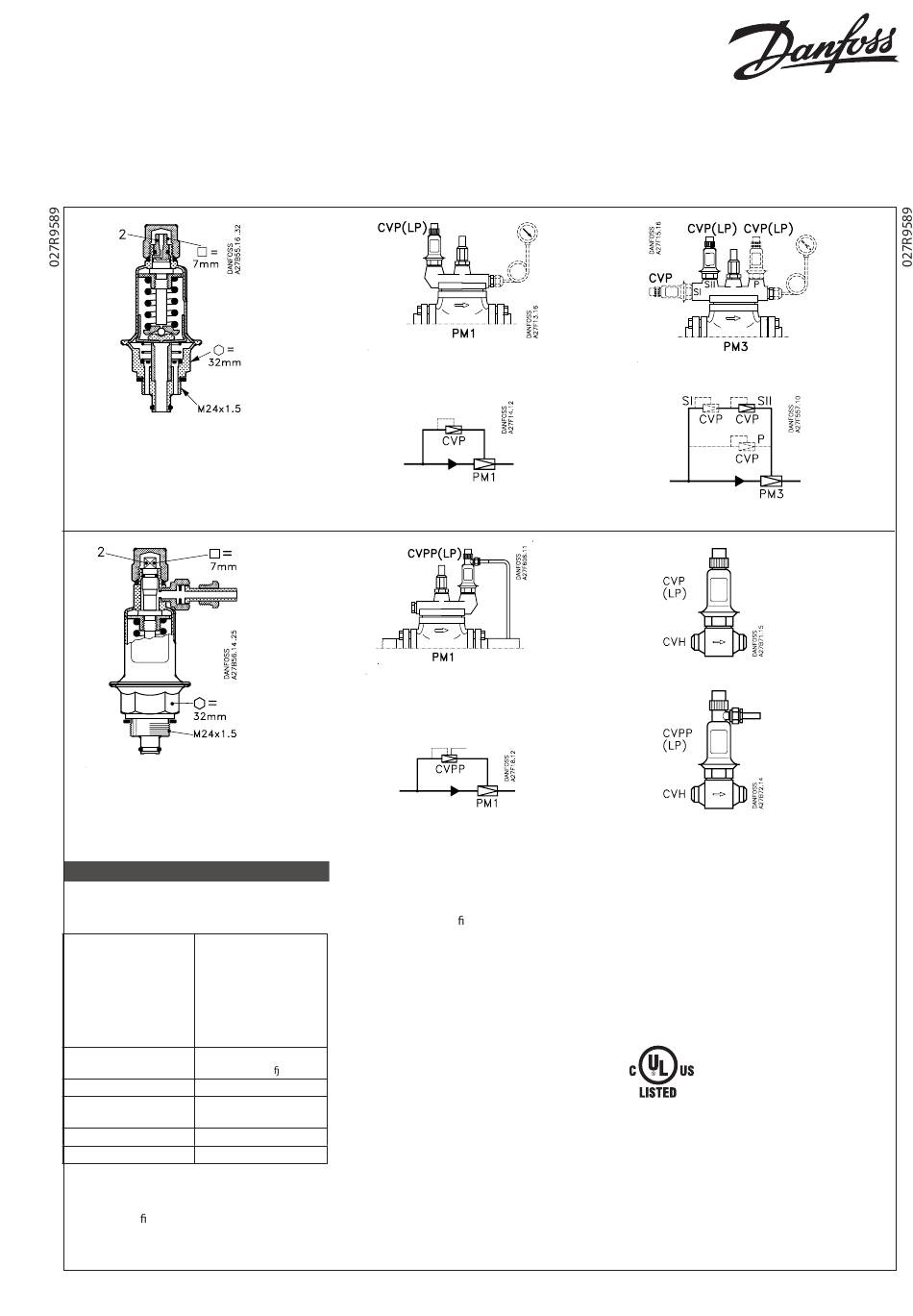

Fig. 1. CVP (LP)
Fig. 6. CVPP (LP)
DANSK
Trykstyrede pilotventiler
Tekniske data
Reguleringsområder
CVP (LP)
0 bar → 7 bar (Pe)
eller –0.66 bar → 2 bar
CVPP (LP)
∆p = 0 bar → 7 bar
Styretrykket må maks.
være 3 bar højere end
medietrykket
Fabriksindstilling
= laveste regulerings-
indstilling (slap eder)
Kølemidler
HCFC, HFC, R717
Medietemperatur-
–60°C → +120°C
område
Maks. driftstryk
PB = 17 bar (Pe)
Maks. prøvetryk
p' = 26.5 bar (Pe)
Montering
CVP eller CVPP monteres i PM-hoved ventilens
topdæksel. Se g. 2, 4 og 7.
De medfølgende pakninger til CVP eller CVPP
påsættes før montering, og O-ringen smøres
med fryseolie.
© Danfoss A/S (AC-MCI/MWA), 2012-11
Fig. 2. PM 1 + CVP (LP)
Fig. 3. PM 1 + CVP
Fig. 7. PM 1 + CVPP (LP)
Fig. 8. PM 1 + CVPP
Pilotventilen har nøglevidden 32 mm og bør
tilspændes med et moment på 50 Nm (5 kpm).
CVP eller CVPP kan desuden monteres separat
i et ventilhus, og anvendes som pilotventil eller
selvstændig ventil. Se g. 9 og 10. Anvendes CVP/
CVPP + ventilhus CVH som pilotventil, monteres
enheden i en pilotledning med gennemstrømning
imod hovedventilen.
Nippelen (6) på CVPP tilsluttes et eksternt sty retryk.
CVP/CVP (LP) må ikke udsættes for trykpulsa-tioner
fra kompressorens side.
Indstilling
CVP
Drejes indstillingsspindelen (2) højre om (med
uret), opnås højere åbningstryk (højere fordamp-
ningstryk eller -temperatur) – og omvendt.
Én omdrejning svarer til en ændring på ca. 1 bar
for ventiler med området 0 bar til 7 bar og ca. 0.5
bar for ventiler med området –0.66 bar til 2 bar.
Grovindstilling: Drej spindelen (2) venstre om
(mod uret) indtil stop. Drej derefter så mange
omdrejninger højre om (med uret), som svarer
til det ønskede åbningstryk.
Finindstilling: Foretages ved hjælp af manometer
efter at køleanlægget har kørt så længe at der er
balance i systemet.
CVPP
Indstillingen foretages på samme måde som
beskrevet for CVP.
DKRCI.PI.HN0.C2.52 / 520H5282
Fig. 4. PM 3 + CVP
Fig. 5. PM 3 + CVP
Fig. 9
Fig. 10
Åbningstrykket er her lig med trykforskellen
mel-lem tilgangstrykket og styretrykket.
En ændring af styretrykket giver en lige så
stor ændring af hovedventilens tilgangstryk
(= fordampnings-trykket).
Service
CVP eller CVPP kan renses med trykluft. Drej
spindelen (2) helt til venstre (mod uret) og
gennemblæs ventilen imod normal gennem-
strømningsretning.
Reservedele og tilbehør
Se reservedelskatalog.
Nedenstående tekst er gældende for de UL-
godkendte produkter CVP (LP), CVPP (LP)
Gælder for alle almindelige ikke-brændbare
kølemidler, inkl./med undtagelse af (+) R717 og
ikke-korroderende gasser/væsker afhængigt af
forseglingsmaterialets kompatibilitet (++).
Designtrykket vil ikke være under værdien, der
er angivet i § 9.2 i ANSI/ASHRAE 15 for det
kølemiddel, der er brugt i systemet. (+++).
