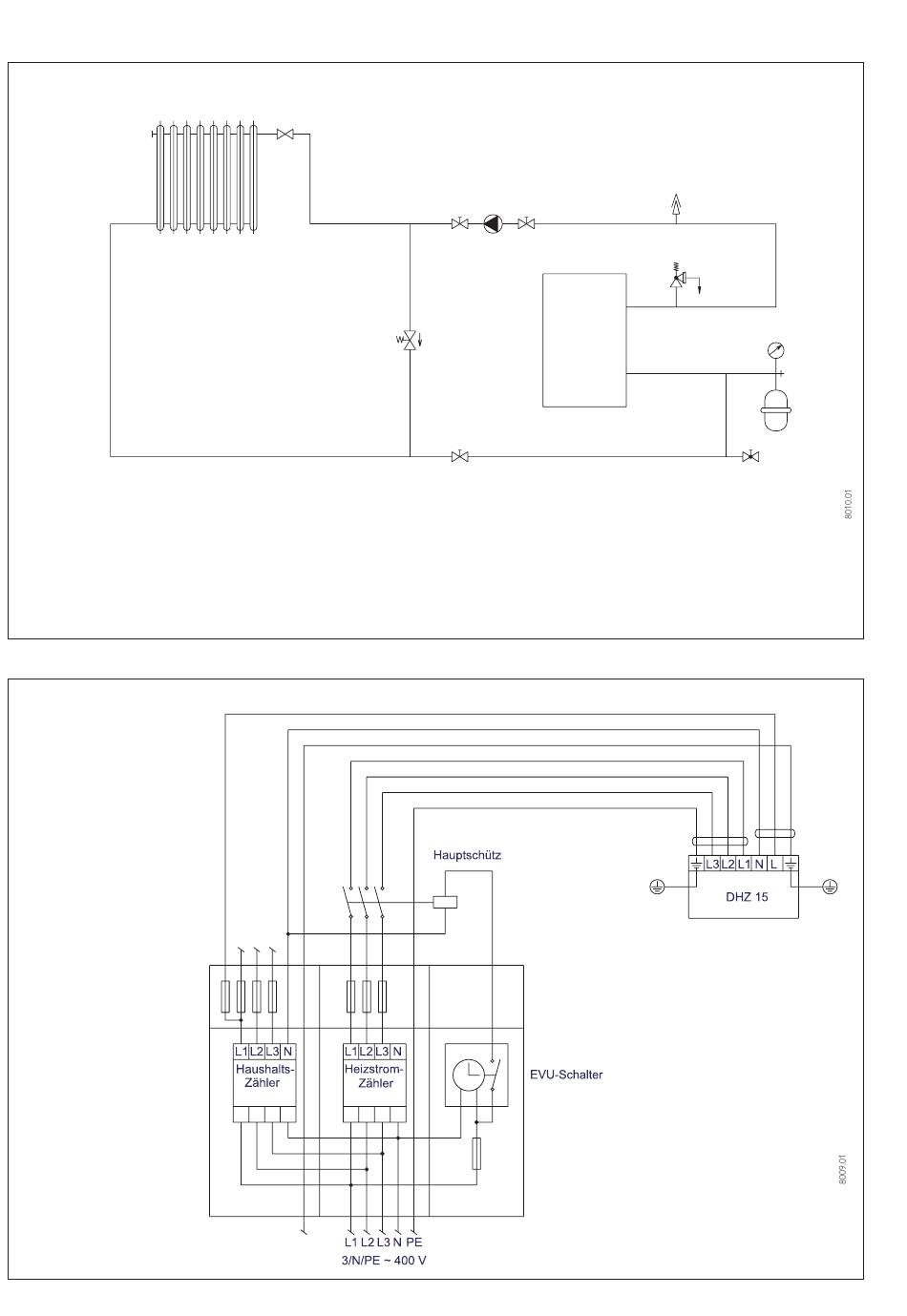

Hydraulikplan
Radiatoren-/Konvektorenheizung
8
1
Sicherheitsventil 2,5 bar
2
Automatischer Entlüfter
5
Absperrorgan
6
Umwälzpumpe
7
Thermostatventil
8
Entlüftungsventil
Abb. 3
Elektro-Anschlußplan
Radiatoren-/Konvektorenheizung
Abb. 4
4
7
9
9
Heizkörper
12
Überströmventil
13
Füll- und Entleerungshahn
14
Druckausdehnungsgefäß
15
Manometer
5
6
5
12
5
2
1
DHZ 15
15
8
14
13
