C.A 6107 Bedienungsanleitung

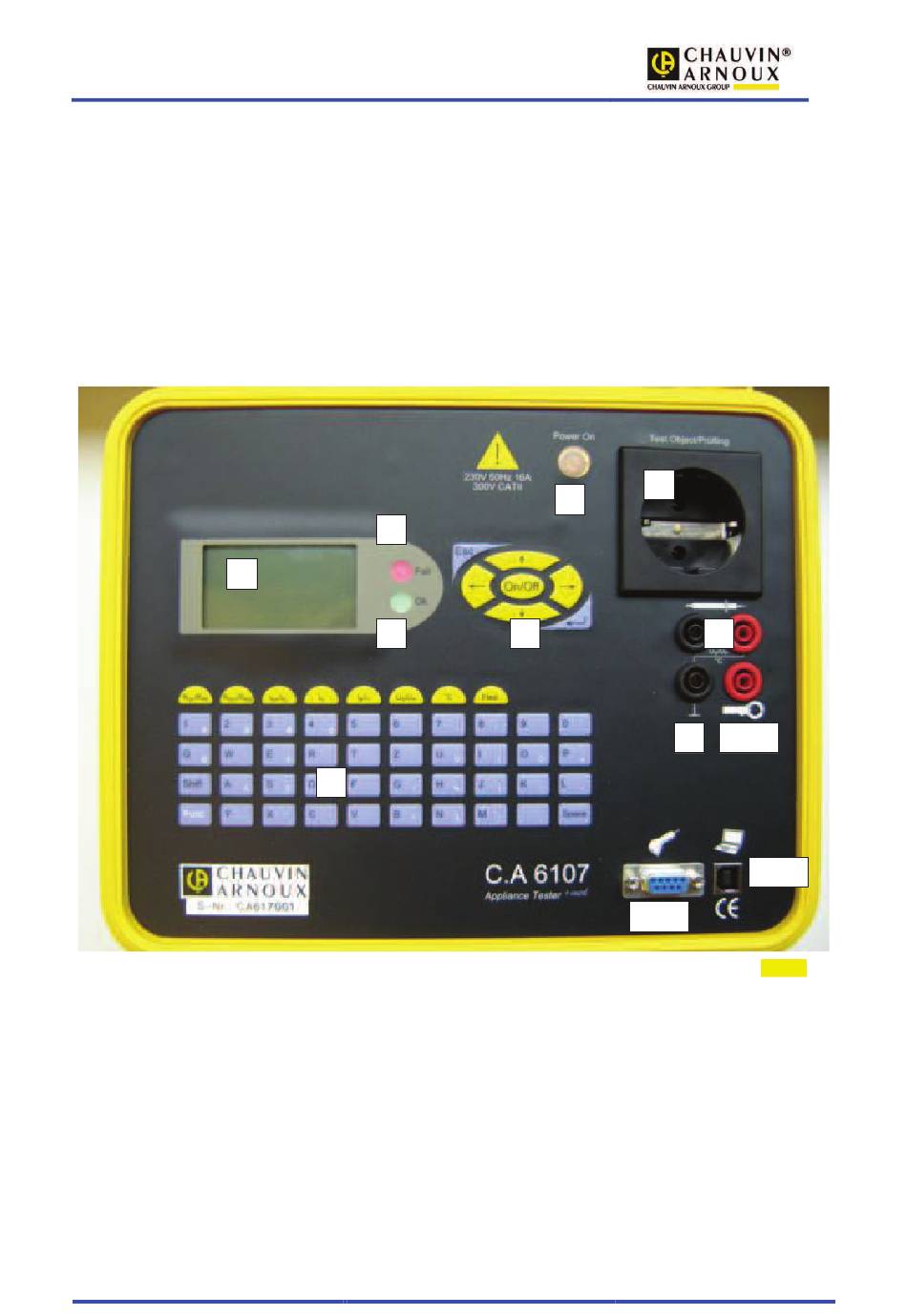

4 Anschlüsse und Bedien-, Anzeigenelemente
5
1. GUT LED grün bei bestandener Prüfung
2. FEHLER LED
3. Glimmlampe signalisiert Netzspannung an Steckdose
4. Prüfdose
5. LCD
6. Alphanumerische Tastatur
7. Navigationstasten + ON/OFF-Taste
8. Anschlussbuchsen für Prüfsonde (rot + schwarz)
9. Zangenanschluss und GND Anschluss für Spannungsmessung mit Sonde bei
Netspannung auf PE Potential, mit PE der Prüfdose verbunden
10. Zangenanschluss für Differenzstrom-/Stromzange
11. RS232 Schnittstelle über Verlängerungsleitung vom PC. Für Barcodeleser,
Transponderleser und Streifendrucken
12. USB PC Anschluss
CHAUVIN ARNOUX
2
1
6
CA6107_BA_D_Ed9_08_12
4
3
7
9
11
Seite 7 von 21
8
10
12
Bild 2
