Ohlins FPK 107 Montageanleitung

Ohlins FPK 107 Montageanleitung

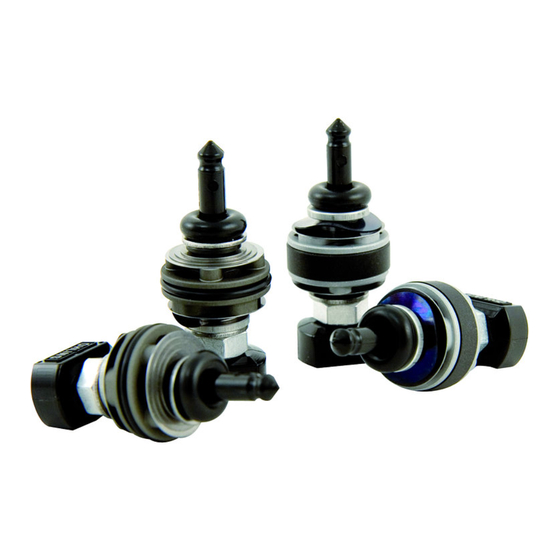

Telegabel kolben-kit für yamaha r6

Werbung

Bitte nehmen Sie Kontakt mit Ihrem
ÖHLINS-Produkte werden
ÖHLINS-Händler auf, falls es irgend
permanent verbessert und weiter
welche Unklarheiten bezüglich dieser
entwickelt. Wir haben uns bemüht,
Montage-Anleitung geben sollte.
diese Montage-Anleitung bis
Druckschluss so aktuell wie möglich
zu halten. Dennoch kann es zu
Teile-Nr. FPK 107_1
gewissen Unterschieden zwischen
Issued 2009-03-24
Ihrem Lenkungsdämpfer und dieser
Vorlage kommen.
© ÖHLINS Racing AB: Alle Rechte
Öhlins Racing AB
vorbehalten. Jeglicher Nachdruck
Box 722
oder nicht erlaubte Verwendung ohne
S-194 27 Upplands Väsby, Sweden
schriftliche Genehmigung von ÖHLINS
Phone +46 8 590 025 00
Racing AB wird verfolgt!
fax +46 8 590 025 80
www.ohlins.com

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Ohlins FPK 107

  • Seite 1 © ÖHLINS Racing AB: Alle Rechte Öhlins Racing AB vorbehalten. Jeglicher Nachdruck Box 722 oder nicht erlaubte Verwendung ohne S-194 27 Upplands Väsby, Sweden schriftliche Genehmigung von ÖHLINS Phone +46 8 590 025 00 Racing AB wird verfolgt! fax +46 8 590 025 80 www.ohlins.com...
  • Seite 2: Telegabel Kolben-Kit Für Yamaha R6

    ACHTUNG! Bevor Sie das Produkt anbauen, überprüfen Sie den Inhalt der Verpackung. Sollte etwas fehlen, informieren Sie umgehend Ihren ÖHLINS-Händler! (www.ohlins.eu) Verpackungsinhalt Teile-Nr. Menge Druckstufen Kolben-Kit Zugstufen Kolben-Kit ÖHLINS Aufkleber (60x23) weiß 00191-32 2 ÖHLINS Aufkleber (60x23) blau 00191-33 2 WARNUNG! Dieser Kit sollte ausschließlich durch einen...
  • Seite 3: Sicherheits-Vorgaben

    Sicherheits-Vorgaben Hinweis! Die Telegabel ist ein sehr wichtiges Element SICHERHEITS-SYMBOLE des Fahrzeuges und beeinflusst die In dieser Bedienungs- und Montage- Fahreigenschaften hinsichtlich Stabilität und Anleitung und den anderen technischen Kontrolle ungemein. Dokumenten werden wichtige Stellen Sie sicher, dass Sie die Informationen, welche die Sicherheit Informationen dieser Montage-Anleitung betreffen, mit folgenden Symbolen...
  • Seite 4: Set-Up Daten

    Set-up Daten Optionale Federn Empfohlene Set-up Einstellungen Teile-Nr. Auslegung Druckstufe 6 Klicks 08760-85 8,5 N/mm Zugstufe 14 Klicks 08760-90 9,0 N/mm Feder-Vorspannung 1 Ring 08760-95 9,5 N/mm Luftpolster 110 mm 08760-10 10,0 N/mm Standard Auslegung 8.9 N/mm 01657-02 00578-04 01449-01 Washer Clamp 02046-01...
  • Seite 5 Montage-Anleitung Verwenden Sie Werkzeug 01766-02, drücken Sie die Vorspannhülse nach unten. Ziehen Sie den Schaft nach oben. Verwenden Sie ein OEM- Werkzeug (siehe Abbildung). Verwenden Sie ein Anschlagswerkzeug. Schrauben Sie die Abdeckkappe an die Dämpferstange. Kontern Sie die Abdeckkappe mit der Dämpferstangen-Mutter.
  • Seite 6: Zu Verwendendes Werkzeug

    Zu verwendendes Werkzeug Empfohlenes ÖHLINS-Werkzeug Einspann-Werkzeug Ø10/12 00727-02 Einspann-Werkzeug Ø24 00787-01 Vorspann-Hülsen-Werkzeug 01766-02 Cartridge-Gegenhalter-Tool 04702-04 Schmierstoffe ÖHLINS Gabelöl 01309-01 ÖHLINS rotes Fett 00146-01 Haftmittel Loctite 243 Loctite 542 Loctite 2701 Empfohlenes OEM-Werkzeug Kolbenstangen-Zieher-Tool Anschlag-Werkzeug Empfohlenes Werkzeug Heißluftpistole Inbus-Schlüssel Gabelschlüssel Schraubstock...
  • Seite 7 Montage- Anleitung 1. Entfernen der Telegabel WARNUNG! Grundsätzlich empfehlen wir die Montage durch einen ÖHLINS-Händler. Ziehen Sie für die Montage das Service-Handbuch des Fahrzeugs zurate. Stellen Sie Ihr Fahrzeug so auf einen Montage-Ständer oder einen Werktisch, dass das Hinterrad den Kontakt mit dem Boden verliert.
  • Seite 8 Montage-Anleitung 6 Einbau des Dämpferelements in den Gabelholm Fügen Sie das Dämpferelement in den Gabelholm und ziehen Sie die untere Schraube an. Verwenden Sie das ÖHLINS- Werkzeug 04702-04. Empfohlenes Anzugsmoment: 20 Nm. Loctite Hinweis! Kontrollieren Sie den Zustand des Dichtrings. Ersetzen Sie diesen bei entsprechend verschlissenem Zustand.
  • Seite 9 Montage-Anleitung 5 Deaktivieren des Hydraulischen Anschlags Hinweis! Für die beste Performance auf der Rennstrecke empfehlen wir Ihnen den Hydraulischen Anschlag zu deaktivieren. Hinweis! Nehmen Sie bitte zur Kenntnis, dass dieser Vorgang den Hydraulischen Anschlag permanent deaktiviert. Entfernen Sie den Dichtkopf und die Endanschlags-Feder, indem Sie diese vom Schaft ziehen.
  • Seite 10 Montage-Anleitung 2 Entfernen des Dämpferelements Lösen Sie die Abdeckkappe vom Gabelholm und ziehen Sie diesen nach unten. Verwenden Sie Werkzeug 01766-02 und drücken Sie die Vorspannhülse nach unten, um die Anschlagsmutter freizulegen. Führen Sie ein Anschlagswerkzeug unterhalb der Mutter ein. Entfernen Sie die Abdeckkappe vom Schaft.
  • Seite 11 Montage-Anleitung 3 Ersetzen des Basis-Ventil-Kolbens - Druckstufe - Entfernen Sie das Basis-Ventil-Gehäuse, indem Sie es vom Gabelfuß lösen. Entfernen Sie den Standard-Kolben und dessen gesamte Teile vom Basis-Ventil, indem Sie die Basis-Ventil-Mutter lösen. Entfernen Sie den O-Ring des ÖHLINS- Kolbenkits von der Transport-Aufnahme. Ziehen Sie sämtliche Komponenten von der Transport-Aufnahme ab, und fügen Sie diese an das Basis-Ventil.
  • Seite 12 Montage-Anleitung 4 Ersetzen des Hauptkolbens - Zugstufe - Spannen Sie das Zylinderrohr in einen Schraubstock, verwenden Sie das Werkzeug 00787-01. Entfernen Sie die Schaft-Baugruppe durch Lösen des Dichtkopfes vom Zylinderrohr. Verwenden Sie das ÖHLINS Werkzeug 04702-04. Hinweis! ca 30-50 mm Verwenden Sie einen Heißluftföhn, um das Loctite zwischen Dichtkopf und Zylinderrohr aufzuweichen.
