Bitte nehmen Sie Kontakt mit Ihrem
ÖHLINS-Produkte werden
ÖHLINS-Händler auf, falls es irgend
permanent verbessert und weiter
welche Unklarheiten bezüglich dieser
entwickelt. Wir haben uns bemüht,
Montage-Anleitung geben sollte.
diese Montage-Anleitung bis
Druckschluss so aktuell wie möglich
zu halten. Dennoch kann es zu

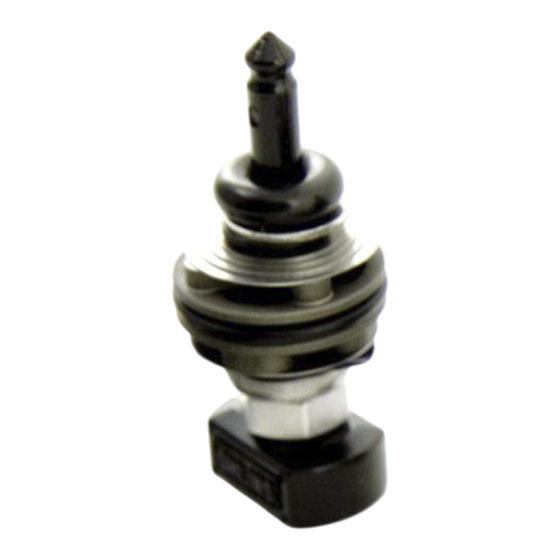

Teile-Nr. FPK 105_1
gewissen Unterschieden zwischen
Issued 2009-03-24
Ihrem Lenkungsdämpfer und dieser
Vorlage kommen.
© ÖHLINS Racing AB: Alle Rechte
Öhlins Racing AB
vorbehalten. Jeglicher Nachdruck
Box 722
oder nicht erlaubte Verwendung ohne
S-194 27 Upplands Väsby, Sweden
schriftliche Genehmigung von ÖHLINS
Phone +46 8 590 025 00
Racing AB wird verfolgt!
fax +46 8 590 025 80
www.ohlins.com
Werbung
Verwandte Anleitungen für Ohlins FPK 105
Inhaltszusammenfassung für Ohlins FPK 105
- Seite 1 © ÖHLINS Racing AB: Alle Rechte Öhlins Racing AB vorbehalten. Jeglicher Nachdruck Box 722 oder nicht erlaubte Verwendung ohne S-194 27 Upplands Väsby, Sweden schriftliche Genehmigung von ÖHLINS Phone +46 8 590 025 00 Racing AB wird verfolgt! fax +46 8 590 025 80 www.ohlins.com...
- Seite 2 ACHTUNG! Bevor Sie das Produkt anbauen, überprüfen Sie den Inhalt der Verpackung. Sollte etwas fehlen, informieren Sie umgehend Ihren ÖHLINS-Händler! (www.ohlins.eu) Verpackungsinhalt Teile-Nr. Menge Druckstufen Kolben-Kit Zugstufen Kolben-Kit ÖHLINS Aufkleber (60x23) weiß 00191-32 2 ÖHLINS Aufkleber (60x23) blau 00191-33 2 WARNUNG! Dieser Kit sollte ausschließlich durch einen...
- Seite 3 Sicherheits-Vorgaben Hinweis! SICHERHEITS-SYMBOLE Die Telegabel ist ein sehr wichtiges Element des Fahrzeuges und beeinflusst die In dieser Bedienungs- und Montage- Fahreigenschaften hinsichtlich Stabilität und Anleitung und den anderen technischen Kontrolle ungemein. Dokumenten werden wichtige Informationen, welche die Sicherheit Stellen Sie sicher, dass Sie die betreffen, mit folgenden Symbolen Informationen dieser Montage-Anleitung gekennzeichnet:...
- Seite 4 Set-up Daten Empfohlene Set-up Einstellungen Optionale Federn Druckstufe 5 Klicks Teile-Nr. Auslegung Zugstufe 8 Klicks 08759-95 9,5 N/mm Feder-Vorspannung 7 Ringe 08759-10 10,0 N/mm Luftpolster 110 mm Standard-Rate 9,4 N/mm 01657-02 00578-04 (2x) Washer 00578-04 01449-01 Washer Clamp 02046-01 Shims Check valve 01425-12 01451-02...
- Seite 5 Montage-Anleitung Verwenden Sie Werkzeug 01766-02,drücken Sie die Vorspannhülse nach unten. Ziehen Sie den Schaft nach oben. Verwenden Sie ein OEM- Werkzeug (siehe Abbildung). Verwenden Sie ein Anschlagswerkzeug. Schrauben Sie die Abdeckkappe an die Dämpferstange. Kontern Sie die Abdeckkappe mit der Dämpferstangen-Mutter.
- Seite 6 Zu verwendendes Werkzeug Empfohlenes ÖHLINS-Werkzeug Einspann-Werkzeug Ø10/12 00727-02 Einspann-Werkzeug Ø24 00787-01 Vorspann-Hülsen-Werkzeug 01766-02 Schmierstoffe ÖHLINS Gabelöl 01309-01 ÖHLINS rotes Fett 00146-01 Haftmittel Loctite 243 Loctite 542 Loctite 2701 Empfohlenes OEM Werkzeug Cartridge-Gegenhalter-Tool Kolbenstangen-Zieher-Tool Anschlag-Werkzeug Empfohlenes Werkzeug Schlagschrauber Heißluftpistole Inbus-Schlüssel Gabelschlüssel Feile Schraubstock...
- Seite 7 Montage- Anleitung 1. Entfernen der Telegabel WARNUNG! Grundsätzlich empfehlen wir die Montage durch einen ÖHLINS-Händler. Ziehen Sie für die Montage das Service-Handbuch des Fahrzeugs zurate. Stellen Sie Ihr Fahrzeug so auf einen Montage-Ständer oder einen Werktisch, dass das Hinterrad den Kontakt mit dem Boden verliert.
- Seite 8 Montage-Anleitung Verwenden Sie Werkzeug 01766-02,drücken Sie die Vorspannhülse nach unten. Ziehen Sie den Schaft nach oben. Verwenden Sie ein OEM- Werkzeug (siehe Abbildung). Verwenden Sie ein Anschlagswerkzeug. Schrauben Sie die Abdeckkappe an die Dämpferstange. Kontern Sie die Abdeckkappe mit der Dämpferstangen-Mutter.
- Seite 9 Montage-Anleitung Fügen Sie das Dämpferelement in den Gabelholm und ziehen Sie die untere Schraube an. Verwenden Sie das ÖHLINS Werkzeug 04702-04. Empfohlenes Anzugsmoment: 20 Nm. Loctite Hinweis! Kontrollieren Sie den Zustand des Dichtrings. Ersetzen Sie diesen bei entsprechend verschlissenem Zustand. Geben Sie ungefähr 0,5 Liter ÖHLINS-Gabelöl in den Gabelholm.
- Seite 10 Montage-Anleitung 2 Entfernen des Dämpferelements Lösen Sie die Abdeckkappe vom Gabelholm und ziehen Sie diesen nach unten. Verwenden Sie Werkzeug 01766-02 und drücken Sie die Vorspannhülse nach unten um die Anschlagsmutter freizulegen. Führen Sie ein Anschlagswerkzeug unterhalb der Mutter ein. Entfernen Sie die Abdeckkappe vom Schaft.
- Seite 11 Montage-Anleitung 3 Ersetzen des Basis-Ventil-Kolbens - Druckstufe - Entfernen Sie das Basis-Ventil, indem Sie es vom Zylinderrohr lösen. Hinweis! Wir empfehlen einen Heißluftföhn, um das Loctite zwischen dem Basis-Ventil und dem Zylinderrohr anzulösen. Entfernen Sie den Standard-Kolben und die Shims vom Basis-Ventil, indem Sie die Basis- Ventil Mutter lösen.
- Seite 12 Montage-Anleitung 4 Ersetzen des Hauptkolbens - Zugstufe - Entfernen Sie die Sicherungsmutter. Entfernen Sie die Schaft-Baugruppe durch lösen des Dichtkopfes vom Zylinderrohr. Entfernen Sie den Standard-Kolben und die Shims von der Ventil-Aufnahme, indem Sie die Ventil- Mutter lösen. ACHTUNG! Um die Mutter zu entfernen, entfernen Sie die Nut des Einschraubgewindes mittels einer Feile (siehe Abbildung).
