7.0 - DOSIERPUMPE MIT MIKROCONTROLER DER SERIE EXACTUS MA/MB
Durchsatz konstant mit den beiden, in der Abbildung gezeigten Tasten (LEFT (3) - RIGHT (1)) regelbar, die eine
Regelung in einem Bereich von 1-100% ermöglichen.

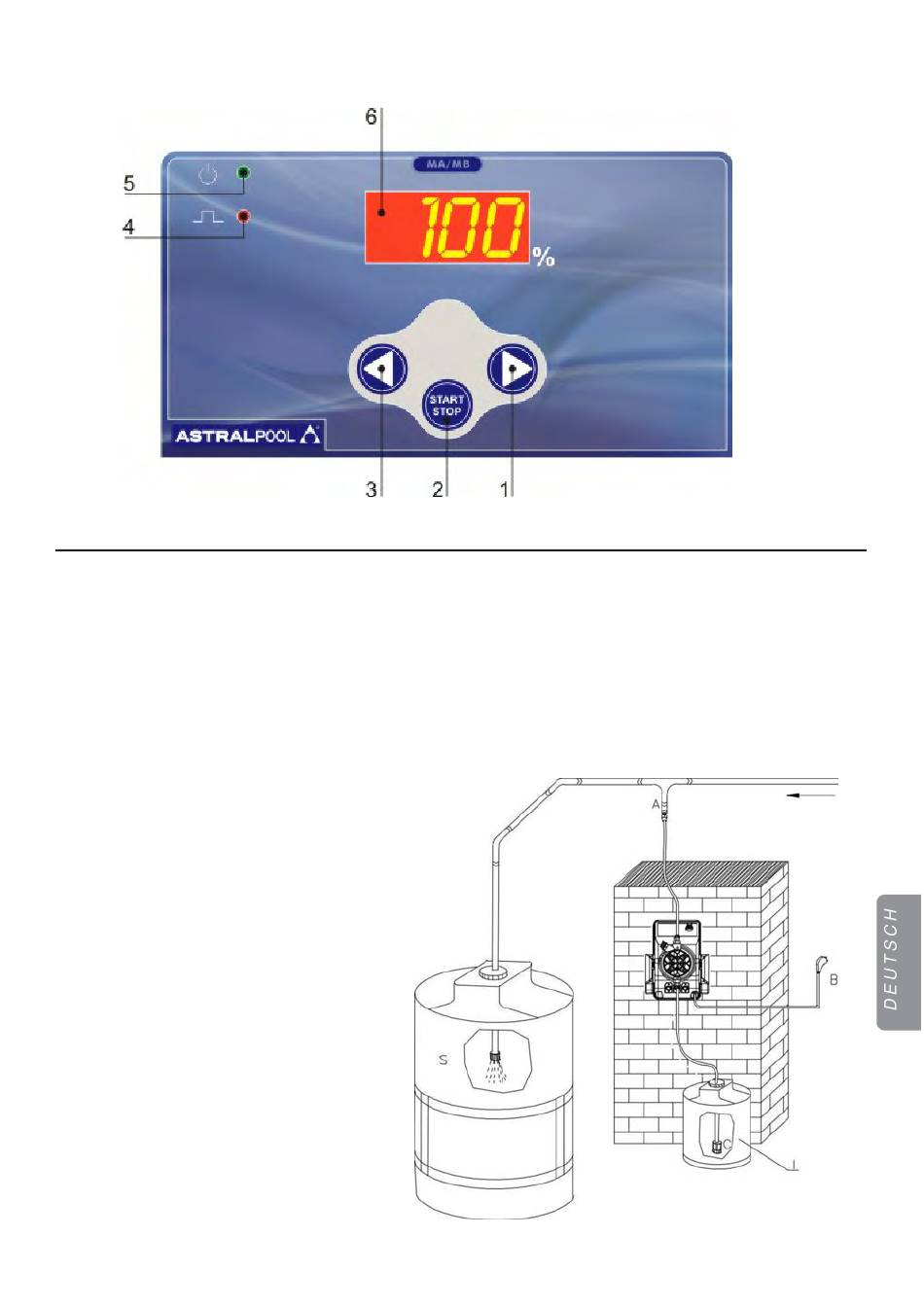

7.1 - BEDIENVORRICHTUNGEN (Abb.
1 - Taste zum Erhöhen der Werte
2 - Taste ON/STAND BY
3 - Taste zum Verringern der Werte
4 - "rote" LED zur Anzeige von Einspritzvorgängen
5 - Zweifarbige LED "grün/rot" für Pumpe gespeist - Füllstandsalarm
6 - Display mit 7 segmenten
7.2 - TYPISCHER ANLAGENPLAN (Abb.15)
A Einspritzanschluss
B Steckdose zur Stromversorgung
C Filter
I Behälter mit Zusatzstoff
S Anlagenbehälter
7.3 - LIEFERUMFANG
• 2 Ansaugleitung aus PVC vom Typ Cristal,
transparent, flexibel, zu 2 m;
• 1 Vorlaufleitung aus Polyethylen zu 2 m, weiß
• 1 Einspritzventil 3/8" BSP m;
• 1 Bodenfilter;
• 1 Set Anleitungen.
EXACTUS MA/MB
14)
• 83 •
Abb. 14
Abb. 15
