7.0 - POMPA DOSATRICE A MICROCONTROLLORE SERIE EXACTUS MA/MB

Portata costante regolabile manualmente mediante i due pulsanti (LEFT (3) - RIGHT(1)) mostrati in figura che
permettono una regolazione entro un range 1-100%.

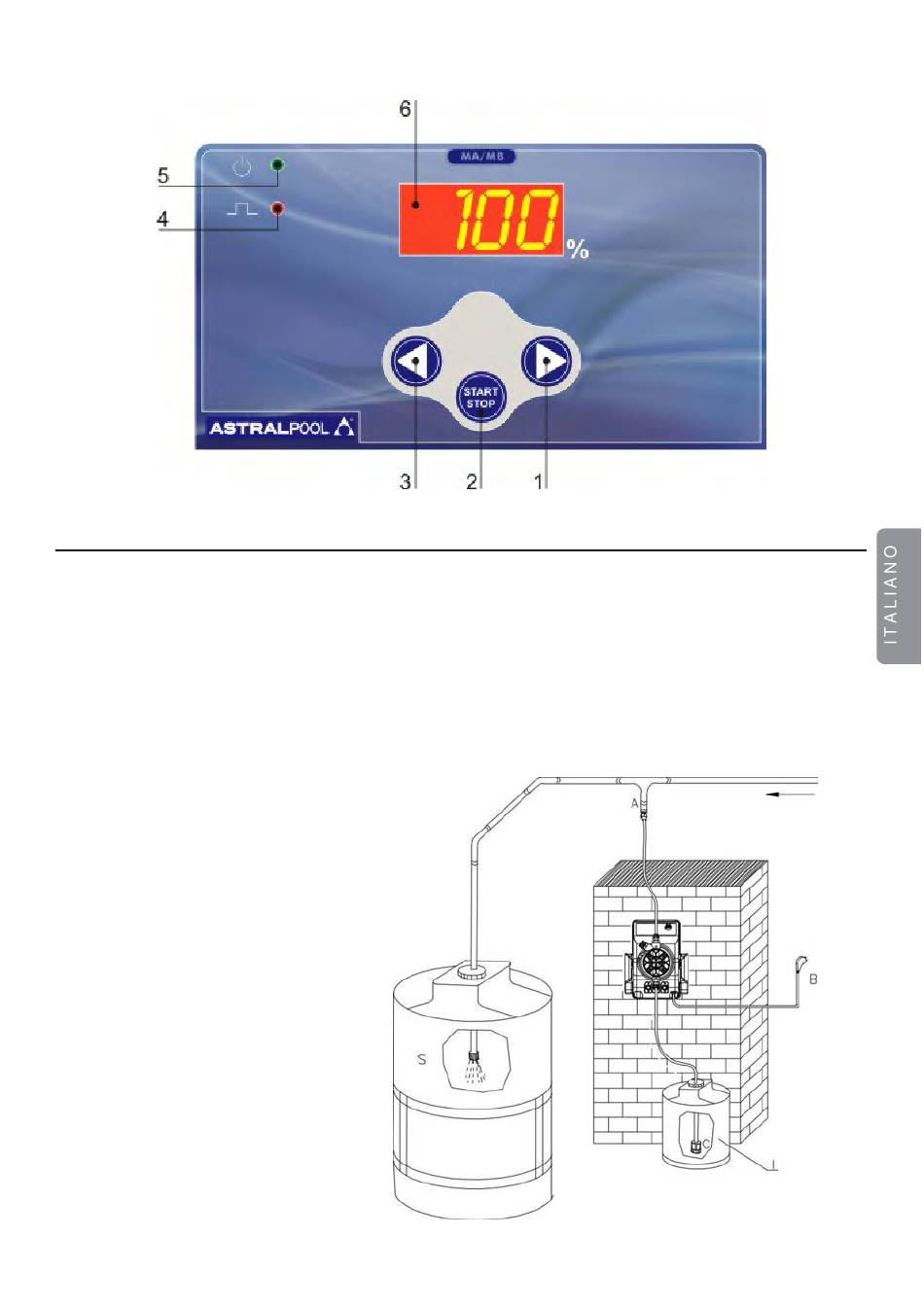

7.1 - COMANDI (Fig. 14)
1 - Pulsante incremento valori
2 - Pulsante ON/STAND BY
3 - Pulsante riduzione valori
4 - LED "rosso" segnalazione iniezioni
5 - LED bicolore"verde/rosso" pompa alimentata/stand by - allarme di livello
6 - Display 7 segmenti
7.2 - SCHEMA DI IMPIANTO TIPICO (Fig. 15)
A Raccordo di iniezione
B Presa di alimentazione elettrica
C Filtro
S Serbatoio impianto
I Serbatoio con additivo

7.3 - CORREDO

• n. 1 tubetto aspirazione in PVC tipo
cristal trasparente flessibile di m. 2;
• n. 1 tubetto di mandata in polietilene
di m. 2 semirigido bianco;
• n. 1 valvola di iniezione 3/8" BSP m;
• n. 1 filtro di fondo;
• n. 1 set di istruzioni.
EXACTUS MA/MB
• 4 7 •
Fig. 14
Fig. 15
