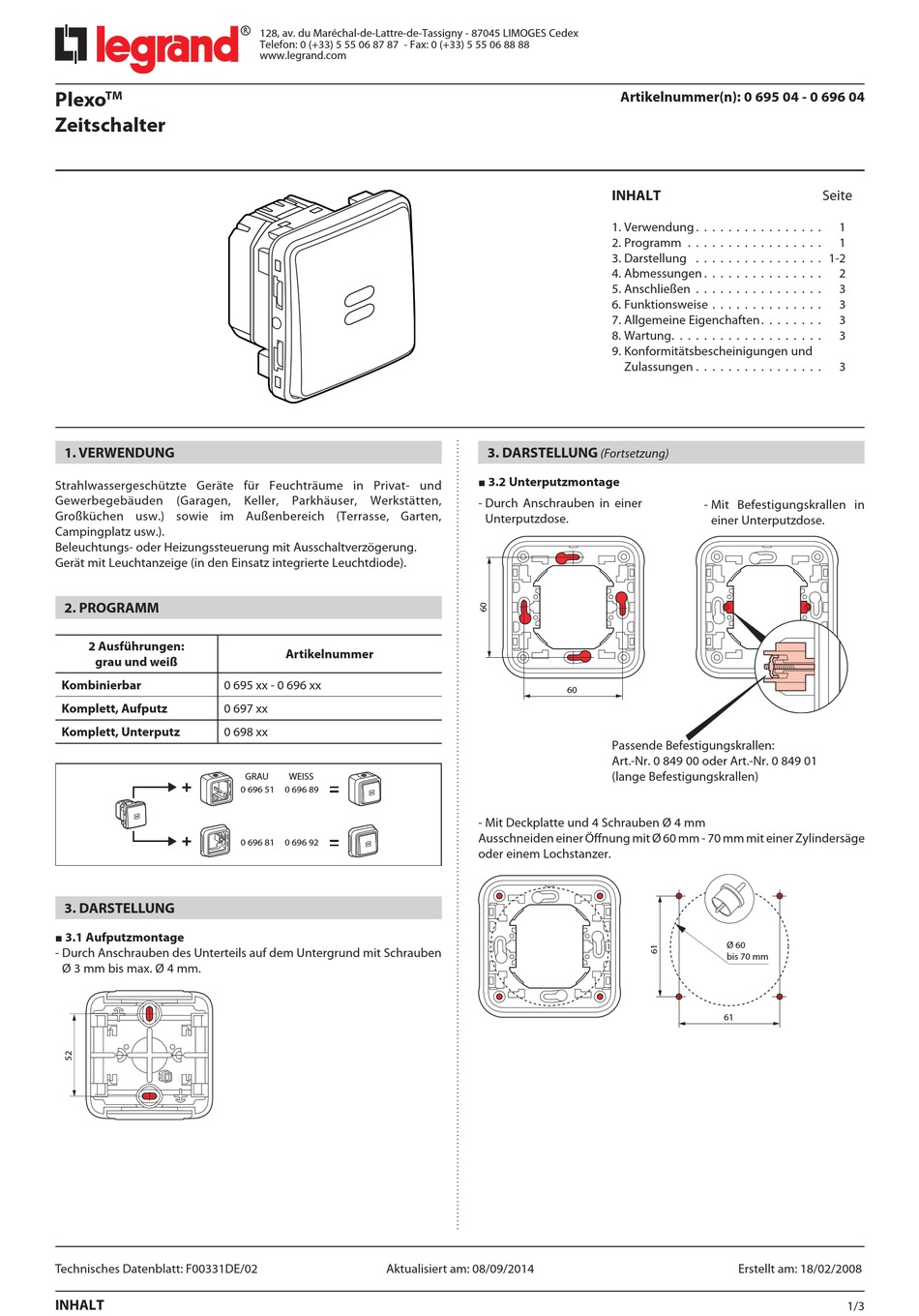

LEGRAND Plexo 0 695 04 Bedienungsanleitung

Plexo
TM
Zeitschalter
1. VERWENDUNG
Strahlwassergeschützte Geräte für Feuchträume in Privat- und
Gewerbegebäuden (Garagen, Keller, Parkhäuser, Werkstätten,
Großküchen usw.) sowie im Außenbereich (Terrasse, Garten,
Campingplatz usw.).
Beleuchtungs- oder Heizungssteuerung mit Ausschaltverzögerung.
Gerät mit Leuchtanzeige (in den Einsatz integrierte Leuchtdiode).
2. PROGRAMM
2 Ausführungen:
grau und weiß
Kombinierbar
0 695 xx - 0 696 xx
Komplett, Aufputz 0 697 xx
Komplett, Unterputz 0 698 xx
3. DARSTELLUNG
 3.1 Aufputzmontage
- Durch Anschrauben des Unterteils auf dem Untergrund mit Schrauben
Ø 3 mm bis max. Ø 4 mm.
Technisches Datenblatt: F00331DE/02
INHALT
128, av. du Maréchal-de-Lattre-de-Tassigny - 87045 LIMOGES Cedex
Telefon: 0 (+33) 5 55 06 87 87 - Fax: 0 (+33) 5 55 06 88 88
www.legrand.com
Artikelnummer
GRAU WEISS
0 696 51 0 696 89
0 696 81 0 696 92
Aktualisiert am: 08/09/2014
Artikelnummer(n): 0 695 04 - 0 696 04
INHALT
1. Verwendung . . . . . . . . . . . . . . . .
2. Programm . . . . . . . . . . . . . . . . .
3. Darstellung . . . . . . . . . . . . . . . . 1-2
4. Abmessungen . . . . . . . . . . . . . . .
5. Anschließen . . . . . . . . . . . . . . . .
6. Funktionsweise . . . . . . . . . . . . . .
7. Allgemeine Eigenchaften . . . . . . . .
8. Wartung. . . . . . . . . . . . . . . . . . .
9. Konformitätsbescheinigungen und
Zulassungen . . . . . . . . . . . . . . . .
3. DARSTELLUNG
(Fortsetzung)
 3.2 Unterputzmontage
- Durch Anschrauben in einer
Unterputzdose.
60
Passende Befestigungskrallen:
Art.-Nr. 0 849 00 oder Art.-Nr. 0 849 01
(lange Befestigungskrallen)
- Mit Deckplatte und 4 Schrauben Ø 4 mm
Ausschneiden einer Öffnung mit Ø 60 mm - 70 mm mit einer Zylindersäge
oder einem Lochstanzer.
Seite
1
1
2
3
3
3
3
3
- Mit Befestigungskrallen in
einer Unterputzdose.
Ø 60
bis 70 mm
61
Erstellt am: 18/02/2008
1/3
