Steht der Hebel des Hahnes auf „Hydraulische Verriege-
lung", können Sie über den Steuerhebel für die Zusatz-
hydraulik Pos. Z (Abb. 33) die hydraulische Verriegelung
betätigen:
•
Bewegen Sie den Steuerhebel für Zusatzhydraulik nach
links (L):
– Die Werkzeugaufnahme ist entriegelt.
•
Bewegen Sie den Steuerhebel für Zusatzhydraulik nach
rechts (R):
– Die Werkzeugaufnahme ist verriegelt.
Steht der Hebel des Hahnes auf „Hydraulikanschluss", kön-
nen Sie über den Steuerhebel für die Zusatzhydraulik Pos.
Z (Abb. 33) die Hydraulikanschlüsse des Hubgerüstes (Abb.
35) betätigen.
•
Bewegen Sie den Steuerhebel für Zusatzhydraulik nach
links:
– Der linke Anschluss ist Druckseite, der rechte ist Rück-
lauf.
•
Bewegen Sie den Steuerhebel für Zusatzhydraulik nach
rechts:
– Der rechte Anschluss ist Druckseite, der linke ist Rück-
lauf.
hydraulikanschluss
h
hydraulische verriegelung
BedIenunG und BetrIeB

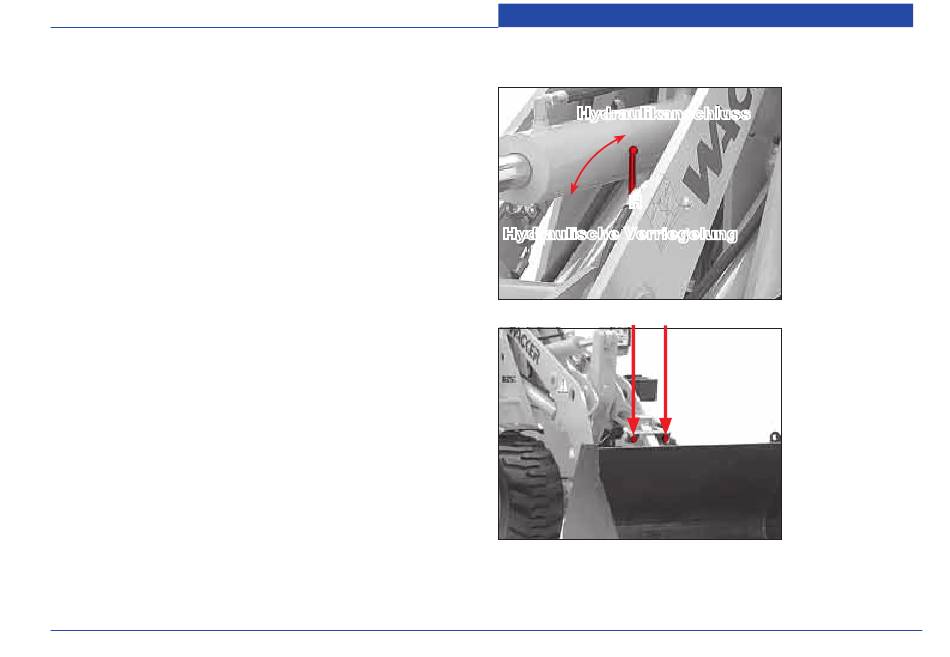

Abb. 34
Dreiwegehahn
Abb. 35
Hydraulikanschlüsse
85
