6.6. Anschluss „RPM"
6.6. Anschluss „RPM"
6.6. Anschluss „RPM"
6.6. Anschluss „RPM"

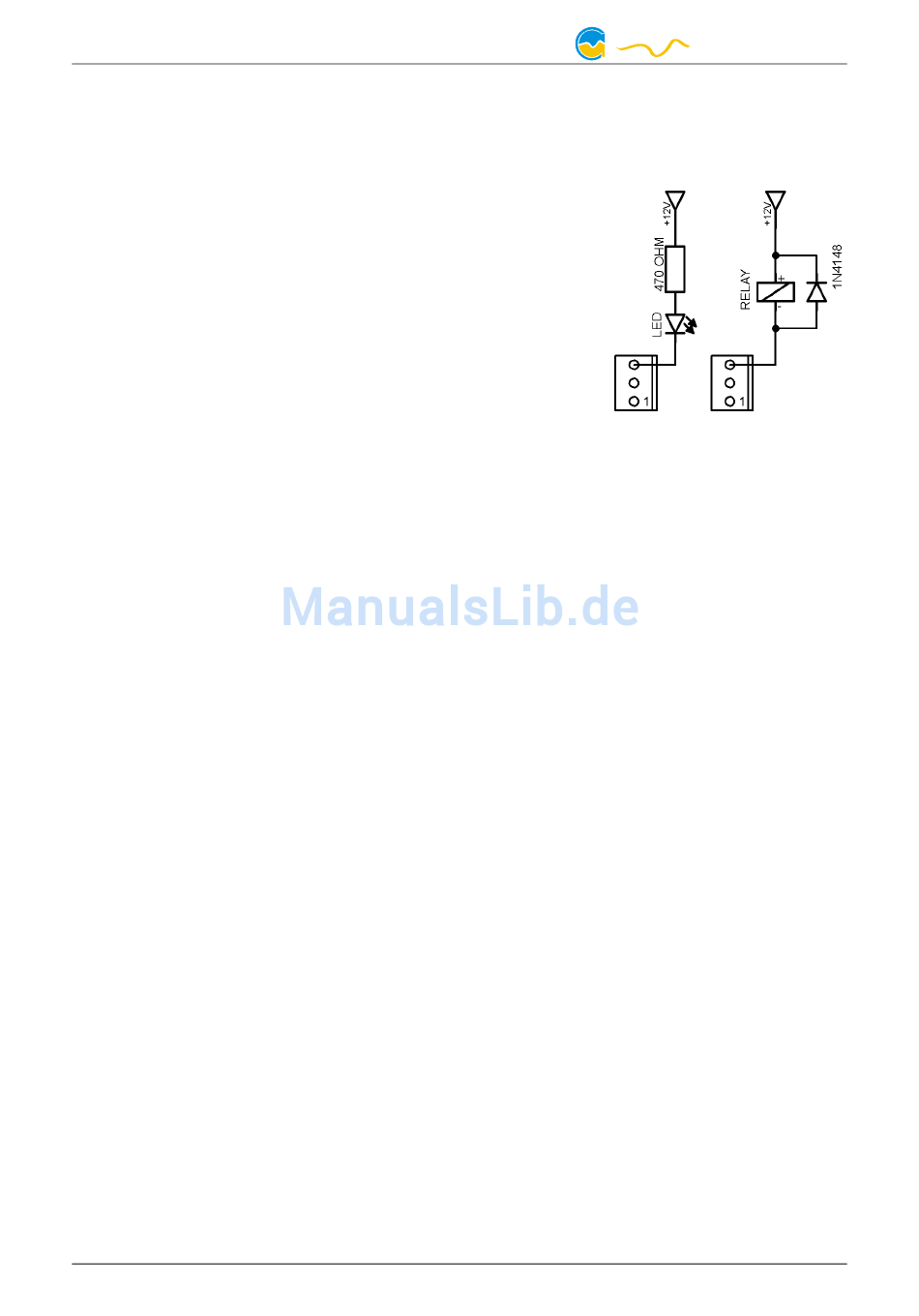

An diesem Steckverbinder liegt je nach Konfiguration
ein künstliches Tachosignal an, oder der Anschluss kann
als „open collector" Schaltausgang verwendet werden.
Dieses Tachosignal kann beim Auftreten von Fehlern
deaktiviert bzw. der Schaltausgang aktiviert werden
(konfigurierbar, siehe Kapitel 13.2.) und ermöglicht so
eine Fehlerüberwachung. Mittels beiliegendem Tachosi-
gnal/aquabus-Kabel kann das generierte Tachosignal
beispielsweise an den Mainboardanschluss für den
CPU-Lüfter übergeben werden und somit je nach Mainboard und BIOS-Einstellun-
gen auch ein automatisches Ausschalten des PCs im Fehlerfall realisiert werden.
Details zur BIOS-Konfiguration und zu den Fähigkeiten Ihres Mainboards entneh-
men Sie bitte der Betriebsanleitung Ihres Mainboards.
Alternativ kann bei Konfiguration als „Powertaster (53217)" der Ausgang mit dem
Power-Taster-Anschluss des Mainboards verbunden werden, dazu wird zusätzlich
ein Verbindungskabel (Artikel 53217) benötigt.
Pinbelegung:
Pin 1: GND
Pin 2: nicht verbunden
Pin 3: Tacho/open collector max. 30 V / 100 mA
6.7. Lüfteranschluss
6.7. Lüfteranschluss
6.7. Lüfteranschluss
6.7. Lüfteranschluss
Anschlussmöglichkeit für einen Spannungs- oder PWM-gesteuerten Lüfter. Die ma-
ximale Strombelastbarkeit des Ausgangs beträgt unabhängig von der Ausgangs-
spannung 1 A (entspricht 12 W bei 12 V), kurzfristig (kleiner 1 Sek.) 1,5 A. Bei
Überschreitung von 1,5 A oder bei längerer Überschreitung von 1 A wird der Aus-
gang dauerhaft ausgeschaltet und ein Systemalarm (mit Alarmsummer) ausgelöst.
Um den Ausgang danach wieder zu verwenden, muss die aquastream ULTIMATE
(bzw. der PC) kurzzeitig komplett von der Stromversorgung getrennt werden. Die
Ausgänge sind kurzschlussfest.
Bei Bedarf können mehrere Lüfter gleichzeitig mittels handelsüblicher Y-Kabel an-
geschlossen werden, solange die maximale Strombelastbarkeit des Ausgangs nicht
überschritten wird.
Pinbelegung:
Pin 1: GND
Pin 2: 0-12 V DC Ausgangsspannung
Pin 3: Tachosignal
Pin 4: PWM-Signal
6.8. Anschluss für Temperatursensor
6.8. Anschluss für Temperatursensor
6.8. Anschluss für Temperatursensor
6.8. Anschluss für Temperatursensor
Anschlussmöglichkeit für einen Temperatursensor. Kompatible Sensoren:
- 32 -
