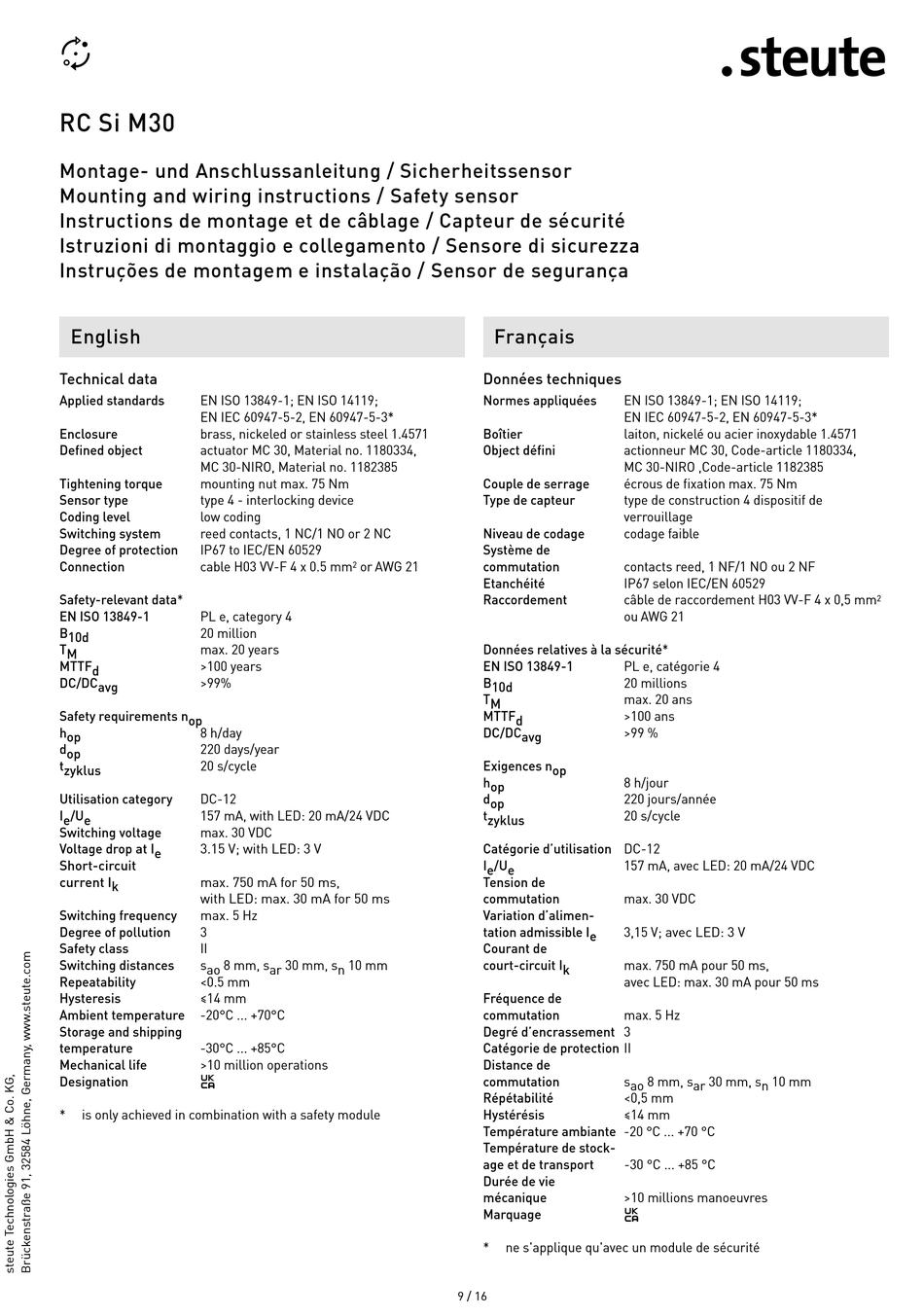

RC Si M30
Montage- und Anschlussanleitung / Sicherheitssensor
Mounting and wiring instructions / Safety sensor
Instructions de montage et de câblage / Capteur de sécurité
Istruzioni di montaggio e collegamento / Sensore di sicurezza
Instruções de montagem e instalação / Sensor de segurança
English
Technical data
Applied standards EN ISO 13849-1; EN ISO 14119;
EN IEC 60947-5-2, EN 60947-5-3*
Enclosure brass, nickeled or stainless steel 1.4571
Defined object actuator MC 30, Material no. 1180334,
MC 30-NIRO, Material no. 1182385
Tightening torque mounting nut max. 75 Nm
Sensor type type 4 - interlocking device
Coding level low coding
Switching system reed contacts, 1 NC/1 NO or 2 NC
Degree of protection IP67 to IEC/EN 60529
Connection cable H03 VV-F 4 x 0.5 mm
Safety-relevant data*
EN ISO 13849-1 PL e, category 4
B 10d 20 million
T M max. 20 years
MTTF d >100 years
DC/DC avg >99%
Safety requirements n op
h op 8 h/day
d op 220 days/year
t zyklus 20 s/cycle
Utilisation category DC-12
I e /U e 157 mA, with LED: 20 mA/24 VDC
Switching voltage max. 30 VDC
Voltage drop at I e 3.15 V; with LED: 3 V
Short-circuit
current I k max. 750 mA for 50 ms,
with LED: max. 30 mA for 50 ms
Switching frequency max. 5 Hz
Degree of pollution 3
Safety class II
Switching distances s ao 8 mm, s ar 30 mm, s n 10 mm
Repeatability <0.5 mm
Hysteresis ≤14 mm
Ambient temperature -20°C ... +70°C
Storage and shipping
temperature -30°C ... +85°C
Mechanical life >10 million operations
Designation
Ô
* is only achieved in combination with a safety module
Français
Données techniques
Normes appliquées
Boîtier
Object défini
Couple de serrage
Type de capteur
Niveau de codage
Système de
or AWG 21 commutation
2
Etanchéité
Raccordement
Données relatives à la sécurité*
EN ISO 13849-1
B 10d
T M
MTTF d
DC/DC avg
Exigences n op
h op
d op
t zyklus
Catégorie d'utilisation DC-12
I e /U e
Tension de
commutation
Variation d'alimen-
tation admissible I e
Courant de
court-circuit I k
Fréquence de
commutation
Degré d'encrassement 3
Catégorie de protection II
Distance de
commutation
Répétabilité
Hystérésis
Température ambiante -20 °C ... +70 °C
Température de stock-
age et de transport
Durée de vie
mécanique
Marquage
* ne s'applique qu'avec un module de sécurité
9 / 16
EN ISO 13849-1; EN ISO 14119;
EN IEC 60947-5-2, EN 60947-5-3*
laiton, nickelé ou acier inoxydable 1.4571
actionneur MC 30, Code-article 1180334,
MC 30-NIRO ,Code-article 1182385
écrous de fixation max. 75 Nm
type de construction 4 dispositif de
verrouillage
codage faible
contacts reed, 1 NF/1 NO ou 2 NF
IP67 selon IEC/EN 60529
câble de raccordement H03 VV-F 4 x 0,5 mm
ou AWG 21
PL e, catégorie 4
20 millions
max. 20 ans
>100 ans
>99 %
8 h/jour
220 jours/année
20 s/cycle
157 mA, avec LED: 20 mA/24 VDC
max. 30 VDC
3,15 V; avec LED: 3 V
max. 750 mA pour 50 ms,
avec LED: max. 30 mA pour 50 ms
max. 5 Hz
s ao 8 mm, s ar 30 mm, s n 10 mm
<0,5 mm
≤14 mm
-30 °C ... +85 °C
>10 millions manoeuvres
Ô
2
