RC Si M30
Montage- und Anschlussanleitung / Sicherheitssensor
Mounting and wiring instructions / Safety sensor
Instructions de montage et de câblage / Capteur de sécurité
Istruzioni di montaggio e collegamento / Sensore di sicurezza
Instruções de montagem e instalação / Sensor de segurança

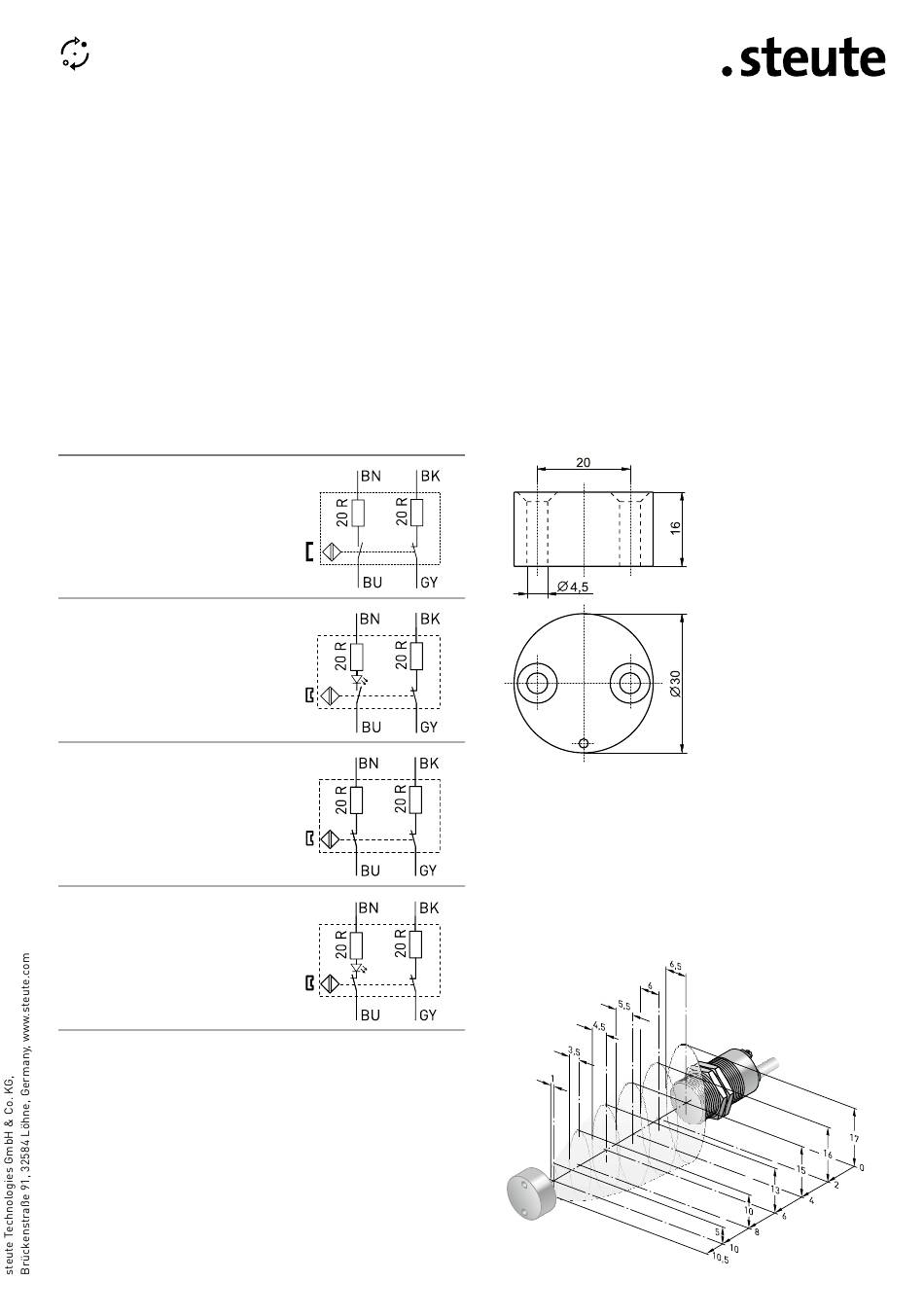

Kontakte
Contacts
Contacts
Contatti
Contatos
RC Si M30 1Ö/1S
RC Si M30 1Ö/1S-LED
RC Si M30 2Ö
RC Si M30 2Ö-LED
Die dargestellten Schaltsymbole beziehen sich auf die Grundstel-
lung der geschlossenen Tür.
Contact symbols are shown for the guard in closed position.
Interrupteurs représentés contacts au repos, protecteur fermé.
I simboli dei contatti si riferiscono alla posizione di base della
porta chiusa.
Os símbolos de comutação representados nas figuras estão relacio-
nados à posição básica da porta fechada.
Betätiger MC 30
Actuator MC 30
Actionneur MC 30
Azionatore MC 30
Atuador MC 30
Axialer Versatz
Axial misalignment
Désalignement axial
Spostamento assiale
Desalinhamento axial
7 / 16
