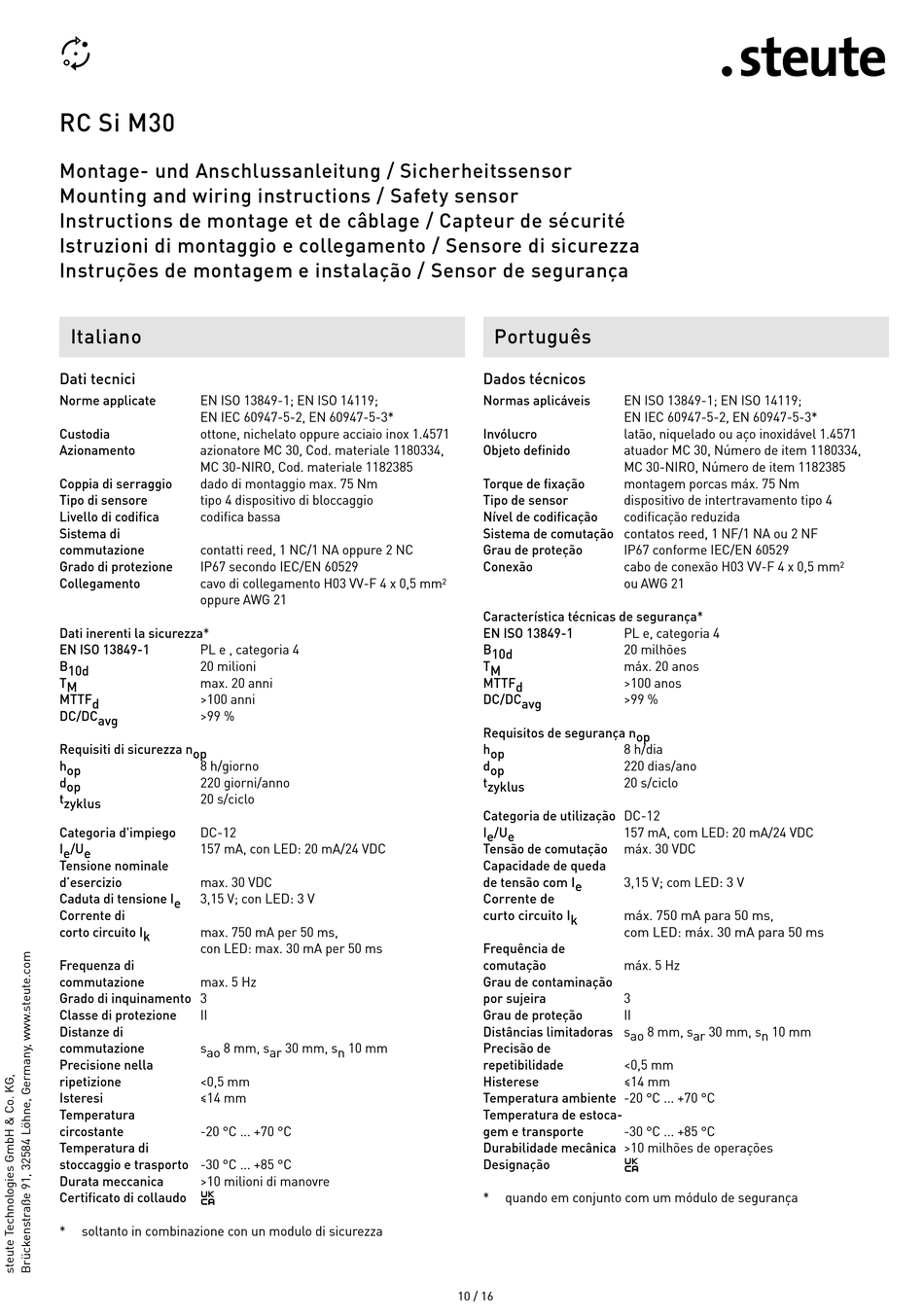

RC Si M30
Montage- und Anschlussanleitung / Sicherheitssensor
Mounting and wiring instructions / Safety sensor
Instructions de montage et de câblage / Capteur de sécurité
Istruzioni di montaggio e collegamento / Sensore di sicurezza
Instruções de montagem e instalação / Sensor de segurança
Italiano

Dati tecnici

Norme applicate EN ISO 13849-1; EN ISO 14119;
EN IEC 60947-5-2, EN 60947-5-3*
Custodia ottone, nichelato oppure acciaio inox 1.4571
Azionamento azionatore MC 30, Cod. materiale 1180334,
MC 30-NIRO, Cod. materiale 1182385
Coppia di serraggio dado di montaggio max. 75 Nm
Tipo di sensore tipo 4 dispositivo di bloccaggio
Livello di codifica codifica bassa
Sistema di
commutazione contatti reed, 1 NC/1 NA oppure 2 NC
Grado di protezione IP67 secondo IEC/EN 60529
Collegamento cavo di collegamento H03 VV-F 4 x 0,5 mm
oppure AWG 21
Dati inerenti la sicurezza*
EN ISO 13849-1 PL e , categoria 4
B 10d 20 milioni
T M max. 20 anni
MTTF d >100 anni
DC/DC avg >99 %
Requisiti di sicurezza n op
h op 8 h/giorno
d op 220 giorni/anno
t zyklus 20 s/ciclo
Categoria d'impiego DC-12
I e /U e 157 mA, con LED: 20 mA/24 VDC
Tensione nominale
d'esercizio max. 30 VDC
Caduta di tensione I e 3,15 V; con LED: 3 V
Corrente di
corto circuito I k max. 750 mA per 50 ms,
con LED: max. 30 mA per 50 ms
Frequenza di
commutazione max. 5 Hz
Grado di inquinamento 3
Classe di protezione II
Distanze di
commutazione s ao 8 mm, s ar 30 mm, s n 10 mm
Precisione nella
ripetizione <0,5 mm
Isteresi ≤14 mm
Temperatura
circostante -20 °C ... +70 °C
Temperatura di
stoccaggio e trasporto -30 °C ... +85 °C
Durata meccanica >10 milioni di manovre
Certificato di collaudo
Ô
* soltanto in combinazione con un modulo di sicurezza
Português
Dados técnicos
Normas aplicáveis
Invólucro
Objeto definido
Torque de fixação
Tipo de sensor
Nível de codificação
Sistema de comutação contatos reed, 1 NF/1 NA ou 2 NF
Grau de proteção
Conexão
2
Característica técnicas de segurança*
EN ISO 13849-1
B 10d
T M
MTTF d
DC/DC avg
Requisitos de segurança n op
h op
d op
t zyklus
Categoria de utilização DC-12
I e /U e
Tensão de comutação
Capacidade de queda
de tensão com I e
Corrente de
curto circuito I k
Frequência de
comutação
Grau de contaminação
por sujeira
Grau de proteção
Distâncias limitadoras s ao 8 mm, s ar 30 mm, s n 10 mm
Precisão de
repetibilidade
Histerese
Temperatura ambiente -20 °C ... +70 °C
Temperatura de estoca-
gem e transporte
Durabilidade mecânica >10 milhões de operações
Designação
* quando em conjunto com um módulo de segurança
10 / 16
EN ISO 13849-1; EN ISO 14119;
EN IEC 60947-5-2, EN 60947-5-3*
latão, niquelado ou aço inoxidável 1.4571
atuador MC 30, Número de item 1180334,
MC 30-NIRO, Número de item 1182385
montagem porcas máx. 75 Nm
dispositivo de intertravamento tipo 4
codificação reduzida
IP67 conforme IEC/EN 60529
cabo de conexão H03 VV-F 4 x 0,5 mm
ou AWG 21
PL e, categoria 4
20 milhões
máx. 20 anos
>100 anos
>99 %
8 h/dia
220 dias/ano
20 s/ciclo
157 mA, com LED: 20 mA/24 VDC
máx. 30 VDC
3,15 V; com LED: 3 V
máx. 750 mA para 50 ms,
com LED: máx. 30 mA para 50 ms
máx. 5 Hz
3
II
<0,5 mm
≤14 mm
-30 °C ... +85 °C
Ô
