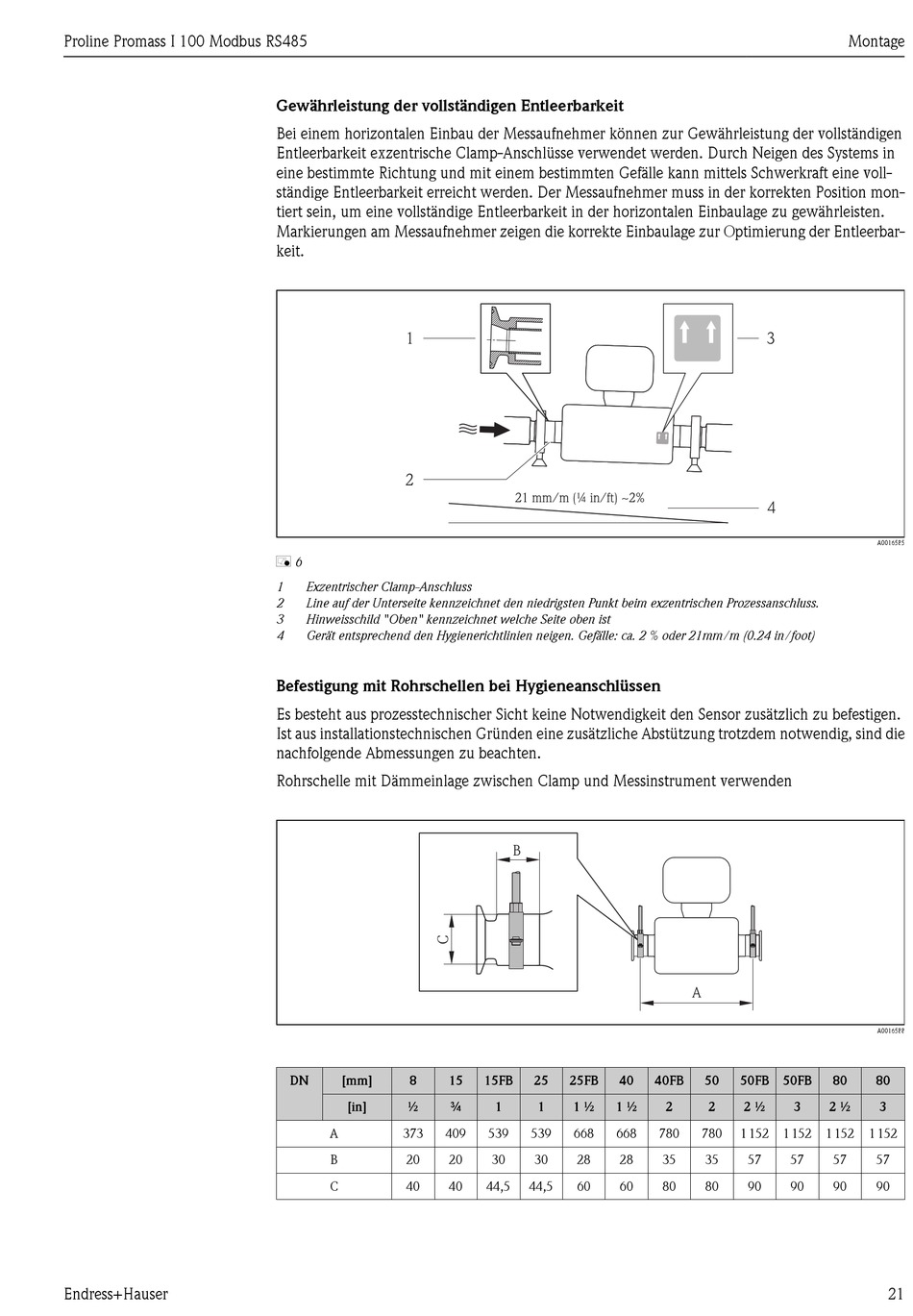

Gewährleistung der vollständigen Entleerbarkeit
Bei einem horizontalen Einbau der Messaufnehmer können zur Gewährleistung der vollständigen
Entleerbarkeit exzentrische Clamp-Anschlüsse verwendet werden. Durch Neigen des Systems in
eine bestimmte Richtung und mit einem bestimmten Gefälle kann mittels Schwerkraft eine voll-
ständige Entleerbarkeit erreicht werden. Der Messaufnehmer muss in der korrekten Position mon-
tiert sein, um eine vollständige Entleerbarkeit in der horizontalen Einbaulage zu gewährleisten.
Markierungen am Messaufnehmer zeigen die korrekte Einbaulage zur Optimierung der Entleerbar-
keit.
1
2
å 6
1
Exzentrischer Clamp-Anschluss
2
Line auf der Unterseite kennzeichnet den niedrigsten Punkt beim exzentrischen Prozessanschluss.
3
Hinweisschild "Oben" kennzeichnet welche Seite oben ist
4
Gerät entsprechend den Hygienerichtlinien neigen. Gefälle: ca. 2 % oder 21mm/m (0.24 in/foot)
Befestigung mit Rohrschellen bei Hygieneanschlüssen
Es besteht aus prozesstechnischer Sicht keine Notwendigkeit den Sensor zusätzlich zu befestigen.
Ist aus installationstechnischen Gründen eine zusätzliche Abstützung trotzdem notwendig, sind die
nachfolgende Abmessungen zu beachten.
Rohrschelle mit Dämmeinlage zwischen Clamp und Messinstrument verwenden
DN
[mm]
8
[in]
½
A
373
409
B
20
C
40
21 mm/m (¼ in/ft) ~2%
B
15
15FB
25
25FB
40
¾
1
1
1 ½
1 ½
539
539
668
668
20
30
30
28
28
40
44,5
44,5
60
60
3
4
A
40FB
50
50FB 50FB
2
2
2 ½
3
780
780
1 152
1 152
1 152
35
35
57
57
80
80
90
90
Montage
A0016585
A0016588
80
80
2 ½
3
1 152
57
57
90
90
21
