Aufbau und Funktion
Allgemein
5.3
Allgemein
WIG-Schweißbrenner sind über das Schlauchpaket mit der Stromquelle verbunden. Durch das
Schlauchpaket verläuft:
•
die Schweißstromleitung,
•
die Schutzgaszuführung sowie
•
die Steuerleitung.
Der Schweißzusatz wird beim WIG-Schweißen meist stabförmig per Hand zugeführt. Bei
vollmechanischen Geräten wird der Schweißzusatz drahtförmig durch ein separates Drahtvorschubgerät
zugeführt.
5.4
WIG-Brenner
Pos. Symbol
1
2
WIG-Brenner sind mit einem Brennertaster ausgerüstet. Mit dem Taster kann
•
der Schweißstrom ein- und ausgeschaltet werden und
•
während dem Schweißen durch Tippen der Strom auf einen Absenkstrom verringert werden.
Kurzes Antippen des Brennertasters um eine Funktionsänderung herbeizuführen.
Der eingestellte Brennermodus bestimmt die Funktionsweise der Tipp-Funktion.
14
Beschreibung
0
Brennertaster
Schweißstrom EIN/AUS
Brennertaster
Schweißstrom senken
1
2

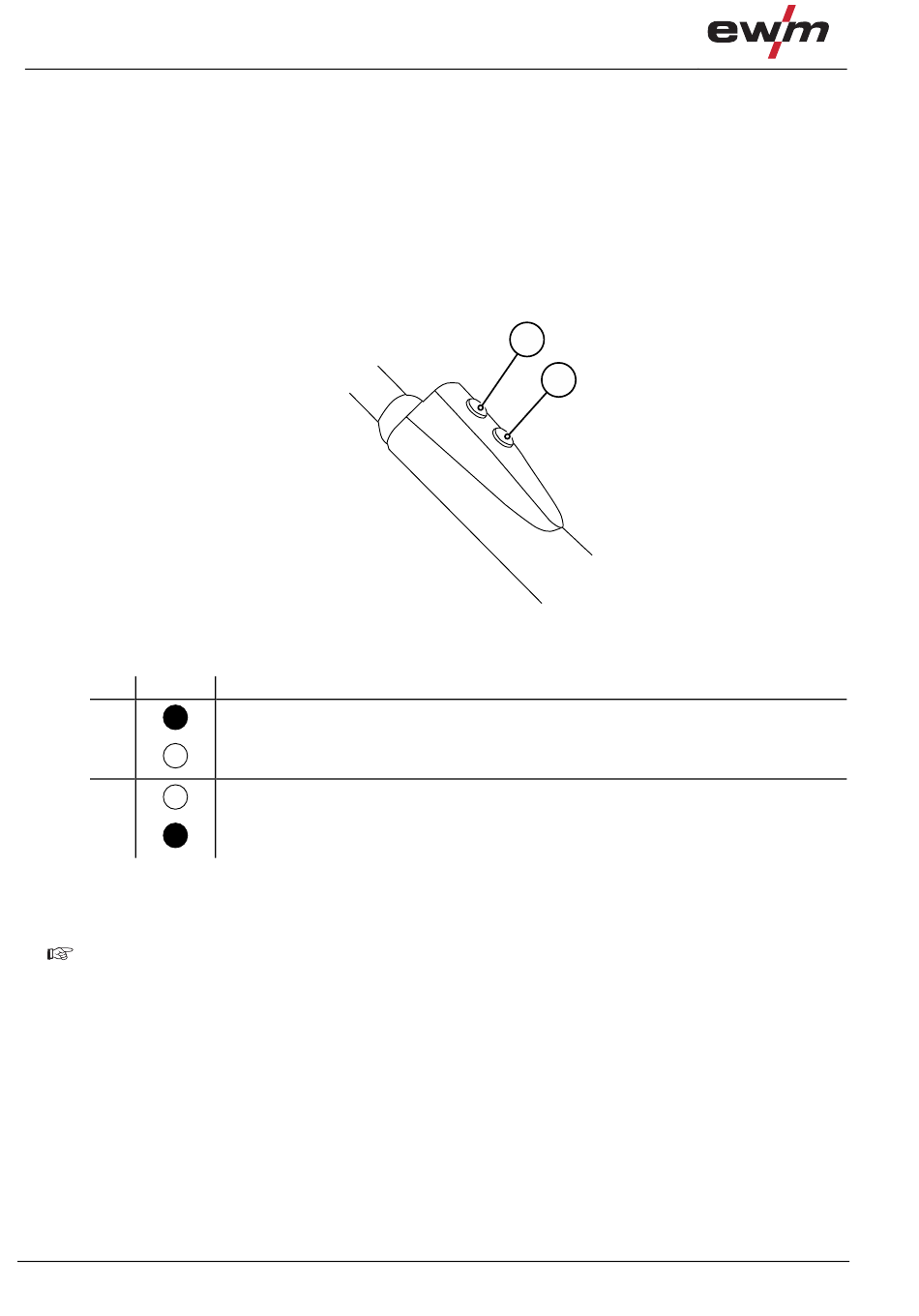

Abbildung 5-2
099-020967-EW500
15.03.2016
