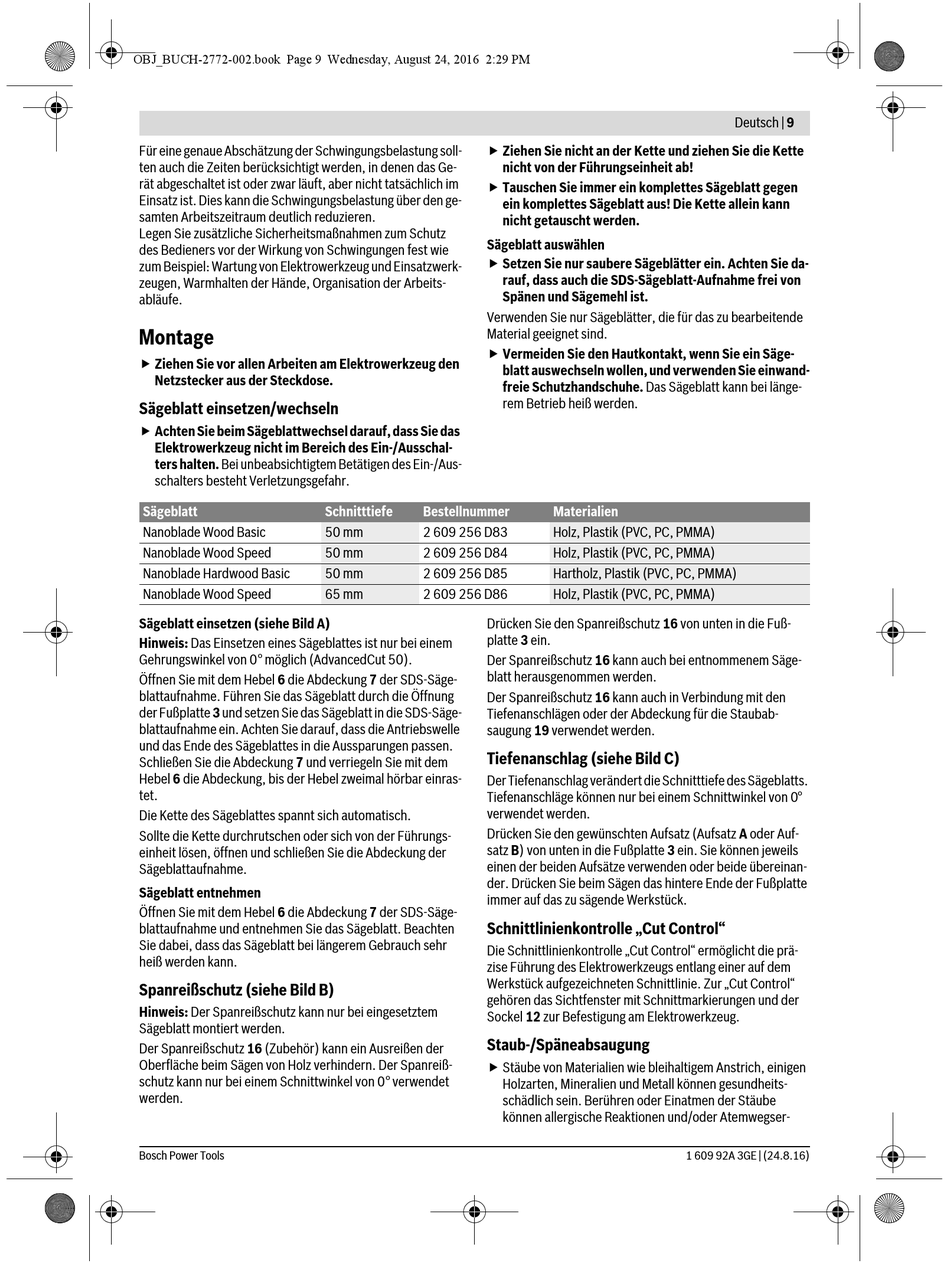

Bosch EasyCut 50 NanoBlade Originalbetriebsanleitung Seite 10

OBJ_BUCH-2772-002.book Page 9 Wednesday, August 24, 2016 2:29 PM
Für eine genaue Abschätzung der Schwingungsbelastung soll-
ten auch die Zeiten berücksichtigt werden, in denen das Ge-
rät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im
Einsatz ist. Dies kann die Schwingungsbelastung über den ge-
samten Arbeitszeitraum deutlich reduzieren.
Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz
des Bedieners vor der Wirkung von Schwingungen fest wie
zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerk-
zeugen, Warmhalten der Hände, Organisation der Arbeits-
abläufe.
Montage
 Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den
Netzstecker aus der Steckdose.
Sägeblatt einsetzen/wechseln
 Achten Sie beim Sägeblattwechsel darauf, dass Sie das
Elektrowerkzeug nicht im Bereich des Ein-/Ausschal-
ters halten. Bei unbeabsichtigtem Betätigen des Ein-/Aus-
schalters besteht Verletzungsgefahr.
Sägeblatt
Nanoblade Wood Basic
Nanoblade Wood Speed
Nanoblade Hardwood Basic
Nanoblade Wood Speed
Sägeblatt einsetzen (siehe Bild A)
Hinweis: Das Einsetzen eines Sägeblattes ist nur bei einem
Gehrungswinkel von 0° möglich (AdvancedCut 50).
Öffnen Sie mit dem Hebel 6 die Abdeckung 7 der SDS-Säge-
blattaufnahme. Führen Sie das Sägeblatt durch die Öffnung
der Fußplatte 3 und setzen Sie das Sägeblatt in die SDS-Säge-
blattaufnahme ein. Achten Sie darauf, dass die Antriebswelle
und das Ende des Sägeblattes in die Aussparungen passen.
Schließen Sie die Abdeckung 7 und verriegeln Sie mit dem
Hebel 6 die Abdeckung, bis der Hebel zweimal hörbar einras-
tet.
Die Kette des Sägeblattes spannt sich automatisch.
Sollte die Kette durchrutschen oder sich von der Führungs-
einheit lösen, öffnen und schließen Sie die Abdeckung der
Sägeblattaufnahme.
Sägeblatt entnehmen
Öffnen Sie mit dem Hebel 6 die Abdeckung 7 der SDS-Säge-
blattaufnahme und entnehmen Sie das Sägeblatt. Beachten
Sie dabei, dass das Sägeblatt bei längerem Gebrauch sehr
heiß werden kann.
Spanreißschutz (siehe Bild B)
Hinweis: Der Spanreißschutz kann nur bei eingesetztem
Sägeblatt montiert werden.
Der Spanreißschutz 16 (Zubehör) kann ein Ausreißen der
Oberfläche beim Sägen von Holz verhindern. Der Spanreiß-
schutz kann nur bei einem Schnittwinkel von 0° verwendet
werden.
Bosch Power Tools
 Ziehen Sie nicht an der Kette und ziehen Sie die Kette
nicht von der Führungseinheit ab!
 Tauschen Sie immer ein komplettes Sägeblatt gegen
ein komplettes Sägeblatt aus! Die Kette allein kann
nicht getauscht werden.
Sägeblatt auswählen
 Setzen Sie nur saubere Sägeblätter ein. Achten Sie da-
rauf, dass auch die SDS-Sägeblatt-Aufnahme frei von
Spänen und Sägemehl ist.
Verwenden Sie nur Sägeblätter, die für das zu bearbeitende
Material geeignet sind.
 Vermeiden Sie den Hautkontakt, wenn Sie ein Säge-
blatt auswechseln wollen, und verwenden Sie einwand-
freie Schutzhandschuhe. Das Sägeblatt kann bei länge-
rem Betrieb heiß werden.
Schnitttiefe Bestellnummer
50 mm 2 609 256 D83
50 mm 2 609 256 D84
50 mm 2 609 256 D85
65 mm 2 609 256 D86
Drücken Sie den Spanreißschutz 16 von unten in die Fuß-
platte 3 ein.
Der Spanreißschutz 16 kann auch bei entnommenem Säge-
blatt herausgenommen werden.
Der Spanreißschutz 16 kann auch in Verbindung mit den
Tiefenanschlägen oder der Abdeckung für die Staubab-
saugung 19 verwendet werden.
Tiefenanschlag (siehe Bild C)
Der Tiefenanschlag verändert die Schnitttiefe des Sägeblatts.
Tiefenanschläge können nur bei einem Schnittwinkel von 0°
verwendet werden.
Drücken Sie den gewünschten Aufsatz (Aufsatz A oder Auf-
satz B) von unten in die Fußplatte 3 ein. Sie können jeweils
einen der beiden Aufsätze verwenden oder beide übereinan-
der. Drücken Sie beim Sägen das hintere Ende der Fußplatte
immer auf das zu sägende Werkstück.
Schnittlinienkontrolle „Cut Control"
Die Schnittlinienkontrolle „Cut Control" ermöglicht die prä-
zise Führung des Elektrowerkzeugs entlang einer auf dem
Werkstück aufgezeichneten Schnittlinie. Zur „Cut Control"
gehören das Sichtfenster mit Schnittmarkierungen und der
Sockel 12 zur Befestigung am Elektrowerkzeug.
Staub-/Späneabsaugung
 Stäube von Materialien wie bleihaltigem Anstrich, einigen
Holzarten, Mineralien und Metall können gesundheits-
schädlich sein. Berühren oder Einatmen der Stäube
können allergische Reaktionen und/oder Atemwegser-
Materialien
Holz, Plastik (PVC, PC, PMMA)
Holz, Plastik (PVC, PC, PMMA)
Hartholz, Plastik (PVC, PC, PMMA)
Holz, Plastik (PVC, PC, PMMA)
