2.3.2 i '
nserimento Dell utensile tipo

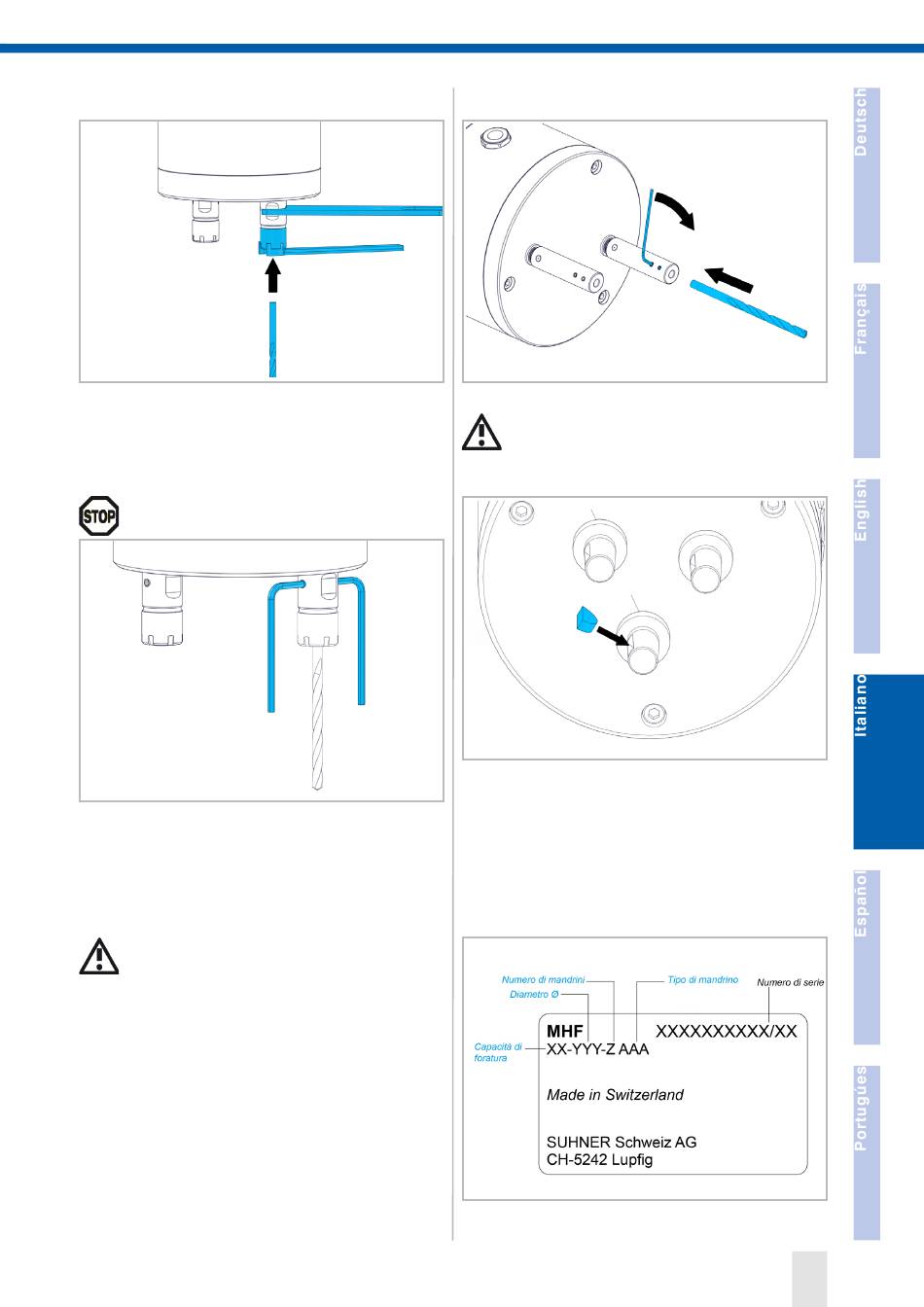

Allentare il dado di bloccaggio con la pinza portautensili
fin quando il gambo dell'utensile non può essere inserito
nella pinza portautensili. Fissare il mandrino con la chiave
piatta. Serrare il colletto con la chiave a colletto.
Inserire l'utensile nella pinza.
La coppia di serraggio non deve superare di oltre
il 25% i valori raccomandati (vedi pagina 13).
Quando si maschietta con una pinza di serraggio ER,
l'utensile deve essere assicurato contro lo scivolamento
e la rotazione. Allineare l'utensile, in modo che i due perni
filettati sul lato si trovino sulla superficie piatta. Serrare le
viti di fermo con la chiave esagonale. Serrare nuovamente
il dado di serraggio come come già descritto.
Rimuovere sempre la chiave dopo l'uso!
er 2.3.3 i
Inserire l'utensile. Fissare con i due perno filetto.
2.3.4 i
Inserire la linguetta a disco. Posizionare il portautensili sul
mandrino.
2.4 D
Transmissione
Precisione di centratura
Ulteriori dati sulle prestazioni specifiche del tipo sono ri-
portati nella tabella a pagina 13.
Il tipo di testa a più mandrini corrispondente può essere
letto dalla targhetta.
'
nserimento Dell utensile tipo
Rimuovere sempre la chiave dopo l'uso!
nserimento Del portautensili tipo
ati sulle prestazioni
w
elDon
B
1:1
0.02mm
31
