NIVELLIERGENAUIGKEIT

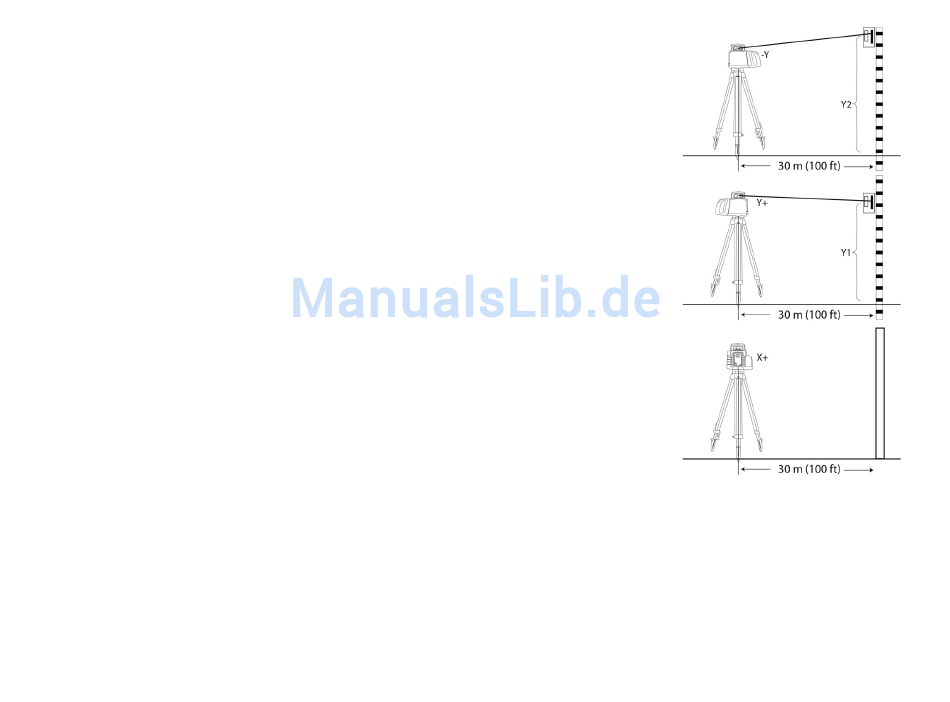

Überprüfung der Kalibrierung der Y- und X- Achse
1.
Stellen Sie den Laser 30 m entfernt von einer Wand auf einem
nivellierten Stativ auf und lassen Sie diesen horizontal einnivellieren.
2.
Lassen Sie den Laser 20 Minuten warm laufen.
3.
Beide Achsen auf 0% stellen.
4.
Bewegen Sie den Empfänger nach oben/unten, bis er sich auf
der +Y Achse "Auf Höhe" des Laserstrahls befindet. Verwenden Sie
die Markierungskerbe als Referenz und markieren Sie die Höhe an
der Wand.
Hinweis: Verwenden Sie für eine erhöhte Genauigkeit die Feineinstellung
(1,5 mm) auf dem Empfänger.
5.
Drehen Sie den Laser um 180° (die -Y Achse muss zur Wand zeigen)
und lassen Sie ihn erneut einnivellieren.
6.
Bewegen Sie den Empfänger nach oben/unten, bis er sich auf
der -Y Achse "Auf Höhe" des Laserstrahls befindet. Verwenden Sie
die Markierungskerbe als Referenz und markieren Sie die Höhe an
der Wand.
7.
Messen Sie die Differenz zwischen den beiden Markierungen.
Der Laser muss kalibriert werden, wenn die Differenz bei 30 m
größer als 3 mm ist.
8.
Drehen Sie den Laser nach dem Einstellen der Y Achse um 90°.
Wiederholen Sie die Schritte 2-5, wobei Sie mit der zur Wand zeigenden + X Achse beginnen.
22
