Operating Instructions | Betriebsanleitung | Mode d'emploi

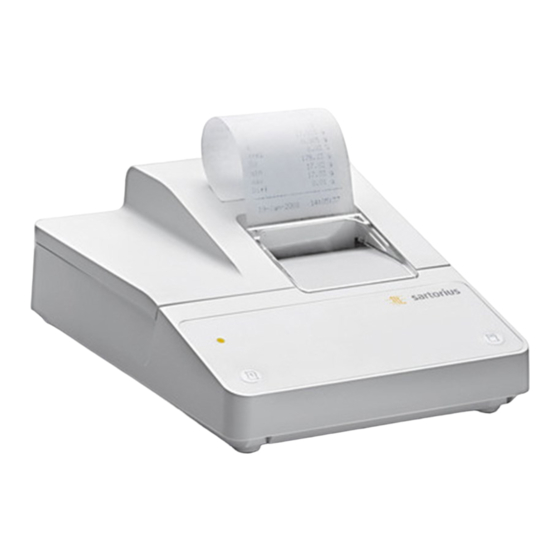

Sartorius YDP10BT-0CE
®
Data Printer with Bluetooth
Radio Interface for wireless communication
®
Messwertdrucker mit Bluetooth
-Funkschnittstelle für drahtlose Kommunikation
®
Imprimante avec interface radio Bluetooth
pour une communication sans fil
98647-004-33
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Sartorius YDP10BT-0CE
Inhaltszusammenfassung für Sartorius YDP10BT-0CE

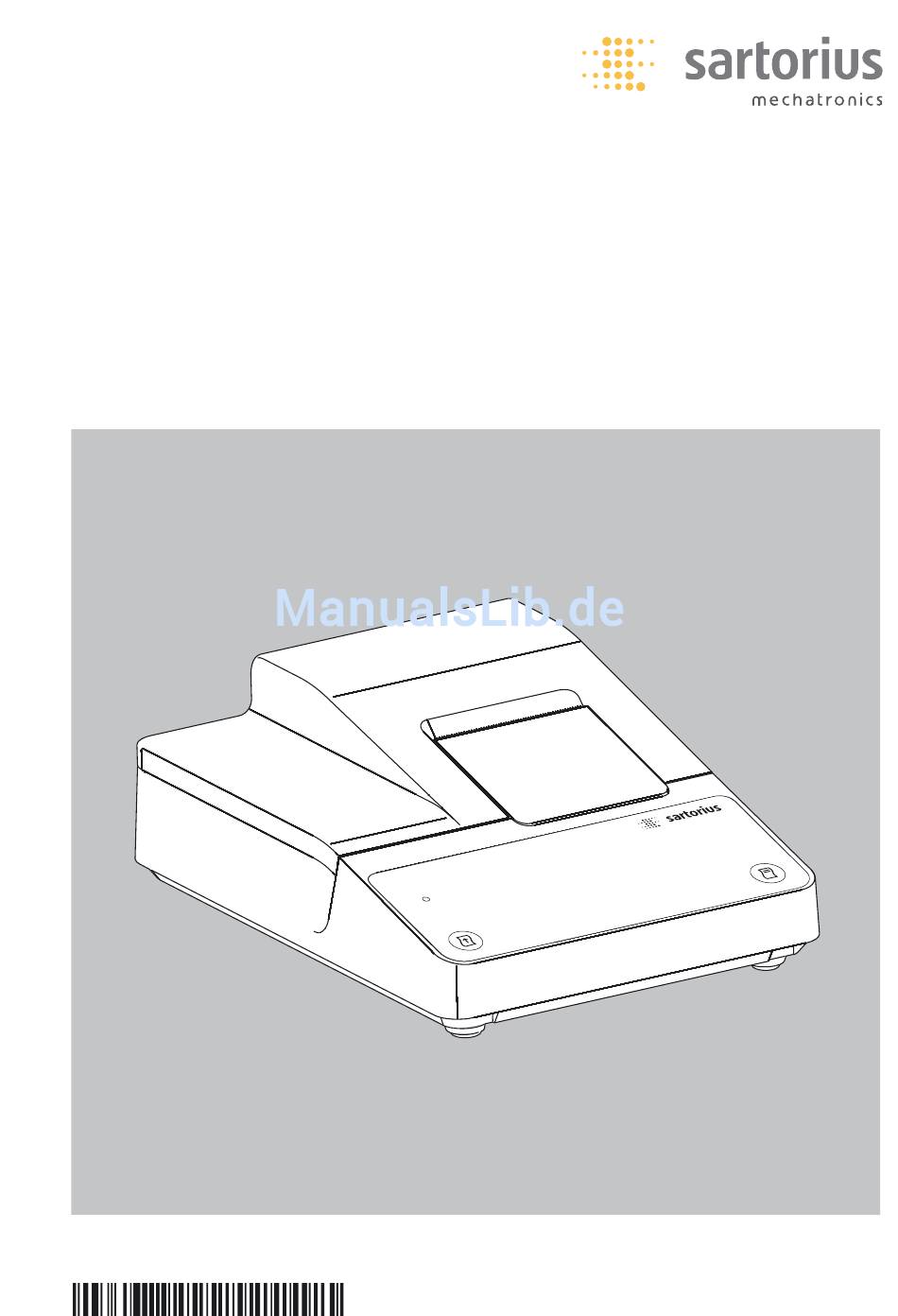

- Seite 1 Operating Instructions | Betriebsanleitung | Mode d’emploi Sartorius YDP10BT-0CE ® Data Printer with Bluetooth Radio Interface for wireless communication ® Messwertdrucker mit Bluetooth -Funkschnittstelle für drahtlose Kommunikation ® Imprimante avec interface radio Bluetooth pour une communication sans fil 98647-004-33...
