ABS.
:
BENTRUP
INDUSTRIESTEUERUNGEN;

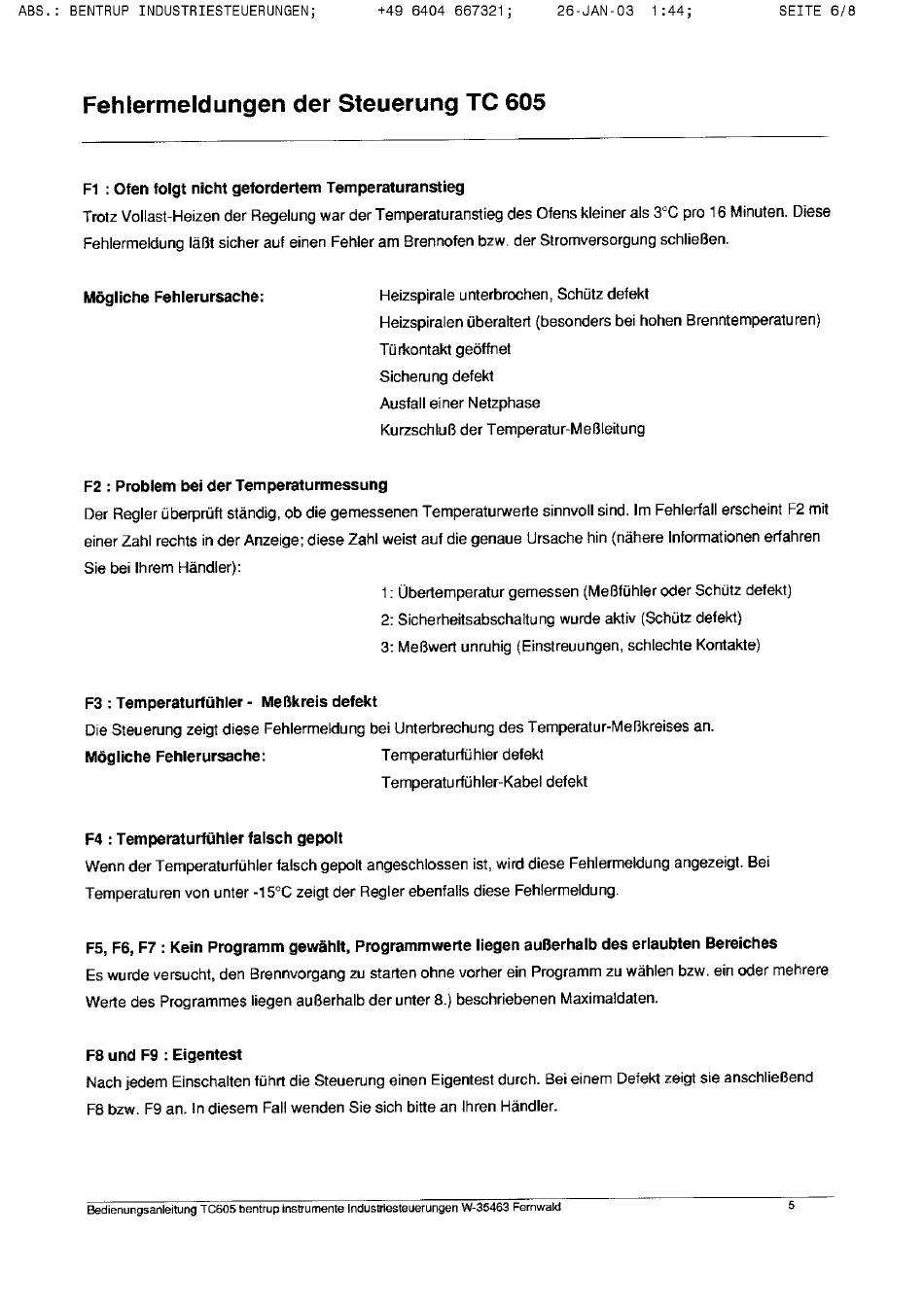

Fehlermeldungen
Fl : Ofen folgt nicht gefordertem Temperaturanstieg
TrotzVollast-Heizen derRegelung warderTemperaturanstieg desOfenskleinerals30Cpro16Minuten. D iese
g
Fehlermeldun
läßtsicheraufeinenFehler amBrennofen bzw.derStromversorgung schließen
Mögliche Fehlerursache:
F2 : Problem
bei der Temperaturmessung
DerRegler ü berprüft ständig, 0bdiegemessenen Temperaturwerte
einerZahlrechtsinderAnzeige; d ieseZahlweistaufdiegenaueUrsache hin(nähere Informationen erfahren
Sie bei Ihrem Händler):
F3 : Temperaturfühler
DieSteuerung zeigtdiese Fehlermeldung bei Unterbrechung desTemperatur-Meßkreises an.
Mögliche Fehlerursache:
F4 : Temperaturfühler
WennderTemperaturfühler falschgepoltangeschlossen ist,Wird dieseFehlermeldung angezeigt. Bei
Temperaturen von unter-150Czeigtder Reglerebenfallsdiese Fehlermeldung
F5,F6,F7 : KeinProgrammgewählt,Programmwerte liegenauBerhalb deserlaubtenBereiches
Eswurdeversucht, d enBrennvorgang zustartenohnevorherein Programm zuwählen bzw.einOder m ehrere
Wertedes Programmes liegenaußerhalbder unter8.)beschriebenen Maximaldaten.
F8 und F9 : Eigentest
NachjedemEinschalten f ührtdie Steuerung einenEigentest durch.BeieinemDefekt z eigtsieanschließend
F8 bzw. F9 an. In diesem Fall wenden Sie sich bitte an Ihren Händler.
Bedienungsanleitung TC605bentrup instrumente Industriesteuerungen W-35463 Fernwald
+49
6404
der Steuerung
Heizspiraleunterbrochen,Schütz defekt
Heizspiralen überaltert ( besonders bei hohenBrenntemperatu ren)
Tü rkontakt geöffnet
Sicherung defekt
Ausfall einer Netzphase
Kurzschluß der Temperatur-Meßleitung
1: Übertemperaturgemessen (Meßfühler OderSchütz defekt)
2: Sicherheitsabschaltungwurde aktiv (Schützdefekt)
3: Meßwert unruhig (Einstreuungen,schlechte Kontakte)
- Meßkreis defekt
Temperaturfühler defekt
Temperaturfühler-Kabeldefekt
falsch gepolt
667321 ;
26-JAN
TC 605
sinnvoll Sind. 1 m Fehlerfall erscheint F2mit
1 : 44
SEITE
5
6/8
