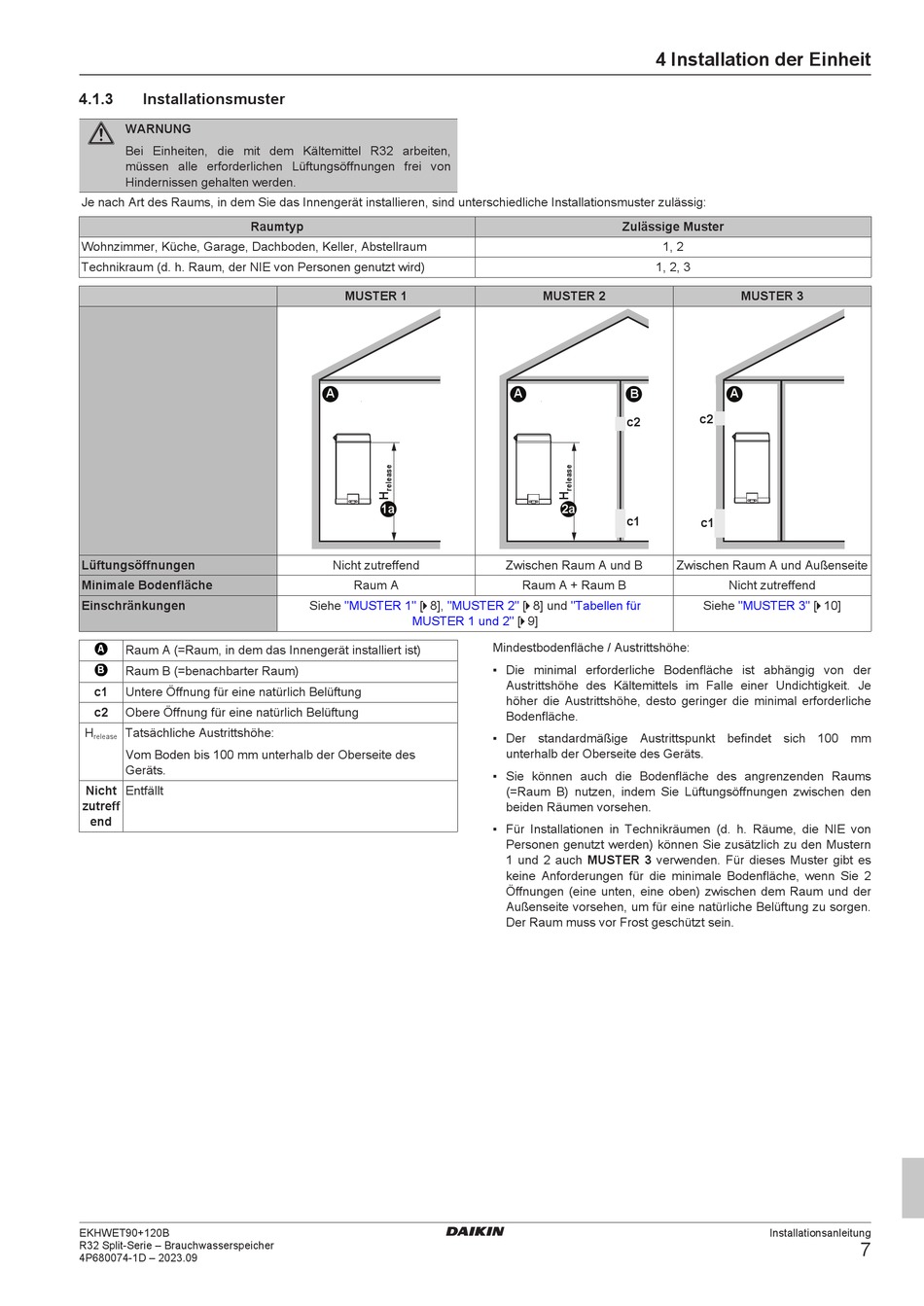

4.1.3
Installationsmuster
WARNUNG
Bei Einheiten, die mit dem Kältemittel R32 arbeiten,
müssen alle erforderlichen Lüftungsöffnungen frei von
Hindernissen gehalten werden.
Je nach Art des Raums, in dem Sie das Innengerät installieren, sind unterschiedliche Installationsmuster zulässig:
Raumtyp
Wohnzimmer, Küche, Garage, Dachboden, Keller, Abstellraum
Technikraum (d. h. Raum, der NIE von Personen genutzt wird)
Lüftungsöffnungen
Minimale Bodenfläche
Einschränkungen
A
Raum A (=Raum, in dem das Innengerät installiert ist)
B
Raum B (=benachbarter Raum)
c1
Untere Öffnung für eine natürlich Belüftung
c2
Obere Öffnung für eine natürlich Belüftung
H
Tatsächliche Austrittshöhe:
release
Vom Boden bis 100 mm unterhalb der Oberseite des
Geräts.
Nicht
Entfällt
zutreff
end
EKHWET90+120B
R32 Split-Serie – Brauchwasserspeicher
4P680074-1D – 2023.09
MUSTER 1
A
1a
Nicht zutreffend
Raum A
1" [ 4 8],
Siehe
"MUSTER
"MUSTER
MUSTER 1 und
4 Installation der Einheit
Zulässige Muster
1, 2
1, 2, 3
MUSTER 2
A
B
c2
2a
c1
Zwischen Raum A und B
Raum A + Raum B
2" [ 4 8] und
"Tabellen für
2" [ 4 9]
Mindestbodenfläche / Austrittshöhe:
▪ Die minimal erforderliche Bodenfläche ist abhängig von der
Austrittshöhe des Kältemittels im Falle einer Undichtigkeit. Je
höher die Austrittshöhe, desto geringer die minimal erforderliche
Bodenfläche.
▪ Der standardmäßige Austrittspunkt befindet sich 100 mm
unterhalb der Oberseite des Geräts.
▪ Sie können auch die Bodenfläche des angrenzenden Raums
(=Raum B) nutzen, indem Sie Lüftungsöffnungen zwischen den
beiden Räumen vorsehen.
▪ Für Installationen in Technikräumen (d. h. Räume, die NIE von
Personen genutzt werden) können Sie zusätzlich zu den Mustern
1 und 2 auch MUSTER 3 verwenden. Für dieses Muster gibt es
keine Anforderungen für die minimale Bodenfläche, wenn Sie 2
Öffnungen (eine unten, eine oben) zwischen dem Raum und der
Außenseite vorsehen, um für eine natürliche Belüftung zu sorgen.
Der Raum muss vor Frost geschützt sein.
MUSTER 3
A
c2
c1
Zwischen Raum A und Außenseite
Nicht zutreffend
3" [ 4 10]
Siehe
"MUSTER
Installationsanleitung
7
