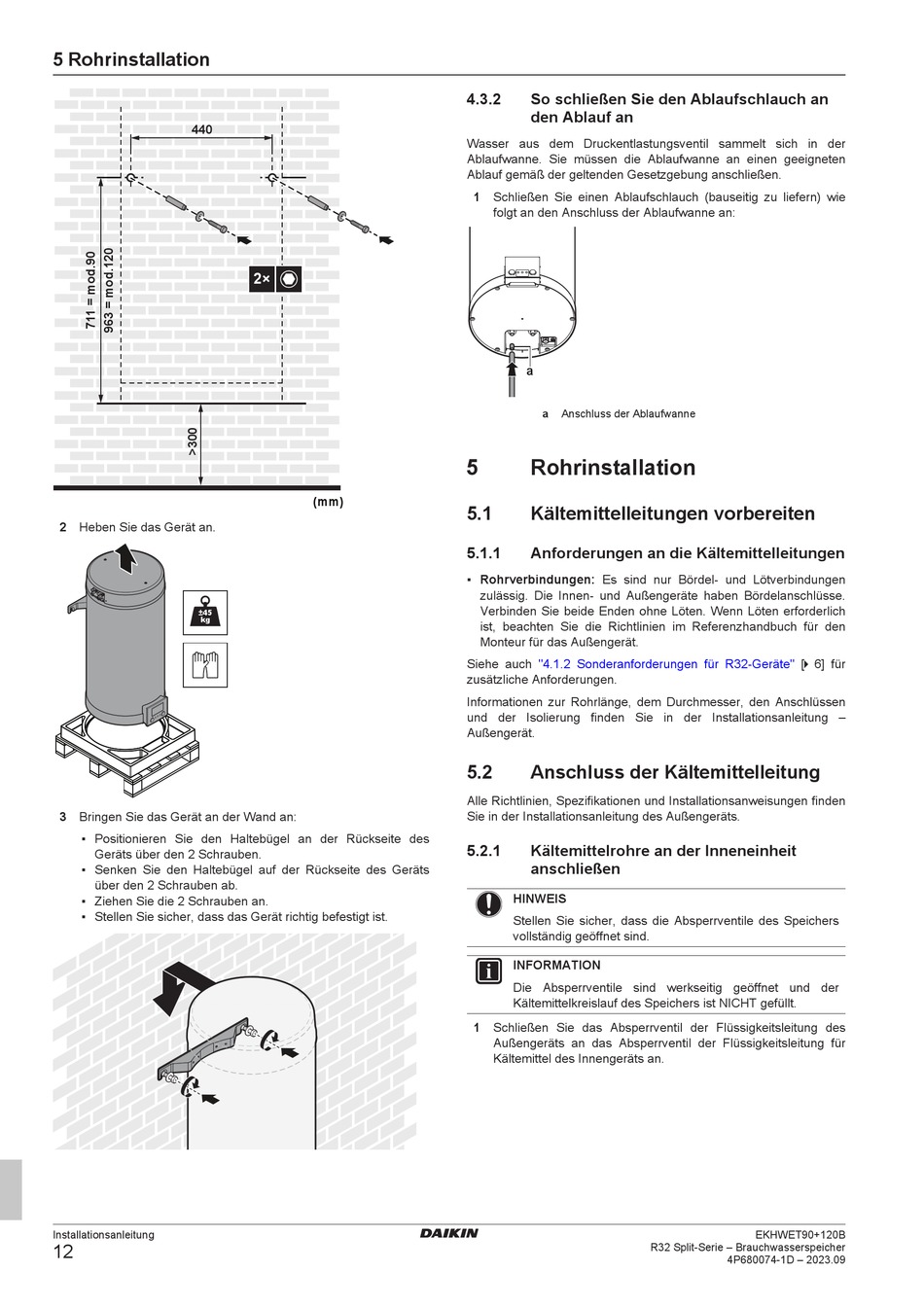

5 Rohrinstallation

440
2 Heben Sie das Gerät an.
±45
kg
3 Bringen Sie das Gerät an der Wand an:
▪ Positionieren Sie den Haltebügel an der Rückseite des
Geräts über den 2 Schrauben.
▪ Senken Sie den Haltebügel auf der Rückseite des Geräts
über den 2 Schrauben ab.
▪ Ziehen Sie die 2 Schrauben an.
▪ Stellen Sie sicher, dass das Gerät richtig befestigt ist.
Installationsanleitung
12
2×
(mm)
4.3.2 So schließen Sie den Ablaufschlauch an
den Ablauf an
Wasser aus dem Druckentlastungsventil sammelt sich in der
Ablaufwanne. Sie müssen die Ablaufwanne an einen geeigneten
Ablauf gemäß der geltenden Gesetzgebung anschließen.
1 Schließen Sie einen Ablaufschlauch (bauseitig zu liefern) wie
folgt an den Anschluss der Ablaufwanne an:
a
a Anschluss der Ablaufwanne
5 Rohrinstallation
5.1 Kältemittelleitungen vorbereiten
5.1.1 Anforderungen an die Kältemittelleitungen
▪ Rohrverbindungen: Es sind nur Bördel- und Lötverbindungen
zulässig. Die Innen- und Außengeräte haben Bördelanschlüsse.
Verbinden Sie beide Enden ohne Löten. Wenn Löten erforderlich
ist, beachten Sie die Richtlinien im Referenzhandbuch für den
Monteur für das Außengerät.
Siehe auch "4.1.2 Sonderanforderungen für
zusätzliche Anforderungen.
Informationen zur Rohrlänge, dem Durchmesser, den Anschlüssen
und der Isolierung finden Sie in der Installationsanleitung –
Außengerät.
5.2 Anschluss der Kältemittelleitung
Alle Richtlinien, Spezifikationen und Installationsanweisungen finden
Sie in der Installationsanleitung des Außengeräts.
5.2.1 Kältemittelrohre an der Inneneinheit
anschließen
HINWEIS
Stellen Sie sicher, dass die Absperrventile des Speichers
vollständig geöffnet sind.
INFORMATION
Die Absperrventile sind werkseitig geöffnet und der
Kältemittelkreislauf des Speichers ist NICHT gefüllt.
1 Schließen Sie das Absperrventil der Flüssigkeitsleitung des
Außengeräts an das Absperrventil der Flüssigkeitsleitung für
Kältemittel des Innengeräts an.
R32-Geräte" [ 4 6] für
EKHWET90+120B
R32 Split-Serie – Brauchwasserspeicher
4P680074-1D – 2023.09
