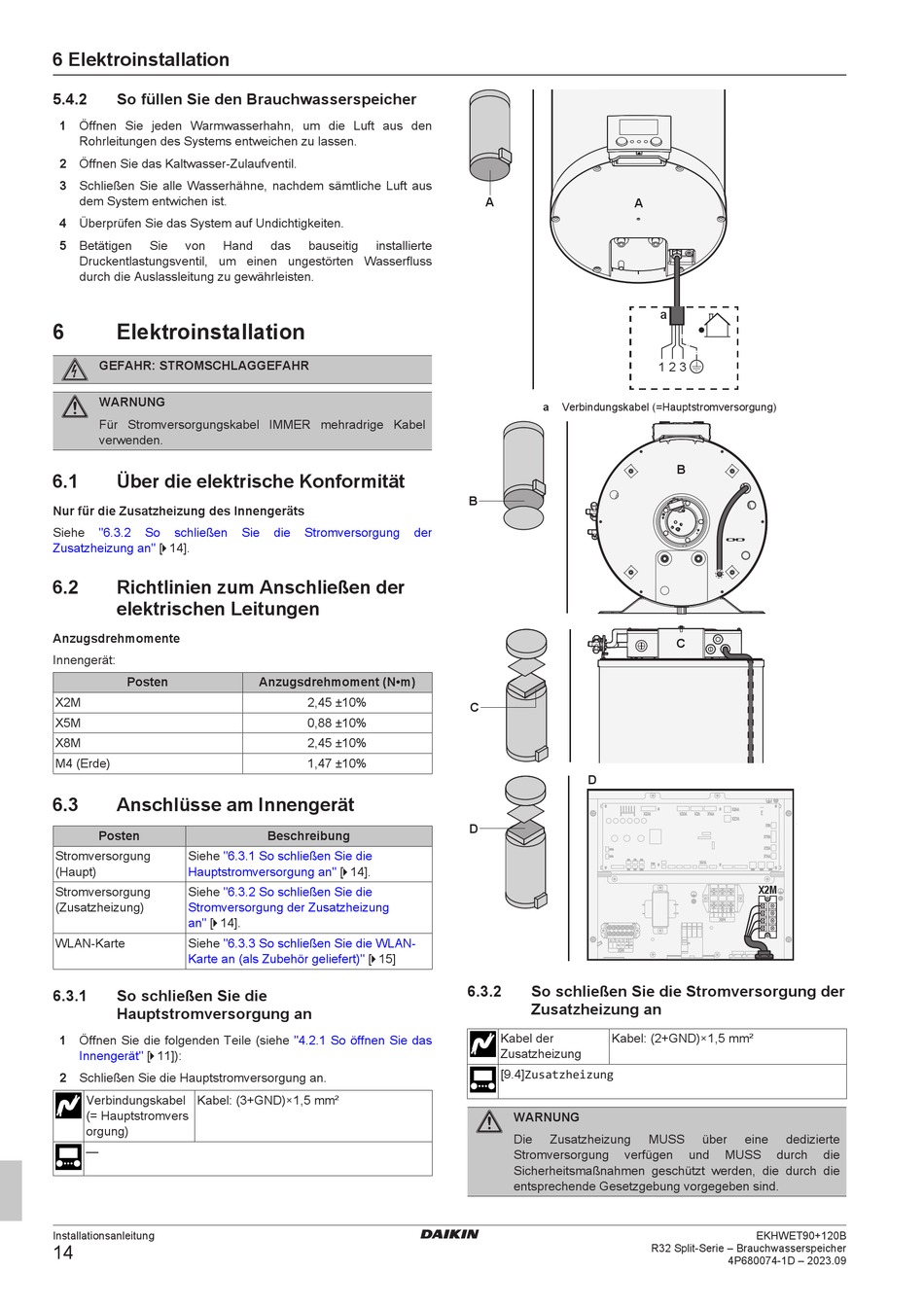

6 Elektroinstallation
5.4.2
So füllen Sie den Brauchwasserspeicher
1 Öffnen Sie jeden Warmwasserhahn, um die Luft aus den
Rohrleitungen des Systems entweichen zu lassen.
2 Öffnen Sie das Kaltwasser-Zulaufventil.
3 Schließen Sie alle Wasserhähne, nachdem sämtliche Luft aus
dem System entwichen ist.
4 Überprüfen Sie das System auf Undichtigkeiten.
5 Betätigen
Sie
von
Hand
Druckentlastungsventil, um einen ungestörten Wasserfluss
durch die Auslassleitung zu gewährleisten.
6
Elektroinstallation
GEFAHR: STROMSCHLAGGEFAHR
WARNUNG
Für Stromversorgungskabel IMMER mehradrige Kabel
verwenden.
6.1
Über die elektrische Konformität
Nur für die Zusatzheizung des Innengeräts
Siehe
"6.3.2 So
schließen
an" [ 4 14].
Zusatzheizung
6.2
Richtlinien zum Anschließen der
elektrischen Leitungen
Anzugsdrehmomente
Innengerät:
Posten
X2M
X5M
X8M
M4 (Erde)
6.3
Anschlüsse am Innengerät
Posten
Stromversorgung
Siehe
"6.3.1 So schließen Sie die
(Haupt)
Hauptstromversorgung
Stromversorgung
Siehe
"6.3.2 So schließen Sie die
(Zusatzheizung)
Stromversorgung der Zusatzheizung
an" [ 4 14].
WLAN-Karte
Siehe
"6.3.3 So schließen Sie die WLAN-
Karte an (als Zubehör
6.3.1
So schließen Sie die
Hauptstromversorgung an
1 Öffnen Sie die folgenden Teile (siehe
Innengerät" [ 4 11]):
2 Schließen Sie die Hauptstromversorgung an.
Verbindungskabel
Kabel: (3+GND)×1,5 mm²
(= Hauptstromvers
orgung)
—
Installationsanleitung
14
das
bauseitig
installierte
Sie
die
Stromversorgung
der
Anzugsdrehmoment (N•m)
2,45 ±10%
0,88 ±10%
2,45 ±10%
1,47 ±10%
Beschreibung
an" [ 4 14].
geliefert)" [ 4 15]
"4.2.1 So öffnen Sie das
A
A
a
Verbindungskabel (=Hauptstromversorgung)
B
C
D
D
6.3.2
So schließen Sie die Stromversorgung der
Zusatzheizung an
Kabel der
Kabel: (2+GND)×1,5 mm²
Zusatzheizung
[9.4]Zusatzheizung
WARNUNG
Die
Zusatzheizung
Stromversorgung
verfügen
Sicherheitsmaßnahmen geschützt werden, die durch die
entsprechende Gesetzgebung vorgegeben sind.
a
1 2 3
B
C
X2M
MUSS
über
eine
dedizierte
und
MUSS
durch
die
EKHWET90+120B
R32 Split-Serie – Brauchwasserspeicher
4P680074-1D – 2023.09
