Viessmann Vitocell 100 Serviceanleitung
Typ cwg/cug
80/120 liter inhalt
Vorschau ausblenden
Andere Handbücher für Vitocell 100:
- Serviceanleitung (12 Seiten) ,
- Serviceanleitung (6 Seiten) ,
- Montageanleitung (8 Seiten)
Verwandte Anleitungen für Viessmann Vitocell 100
Inhaltszusammenfassung für Viessmann Vitocell 100

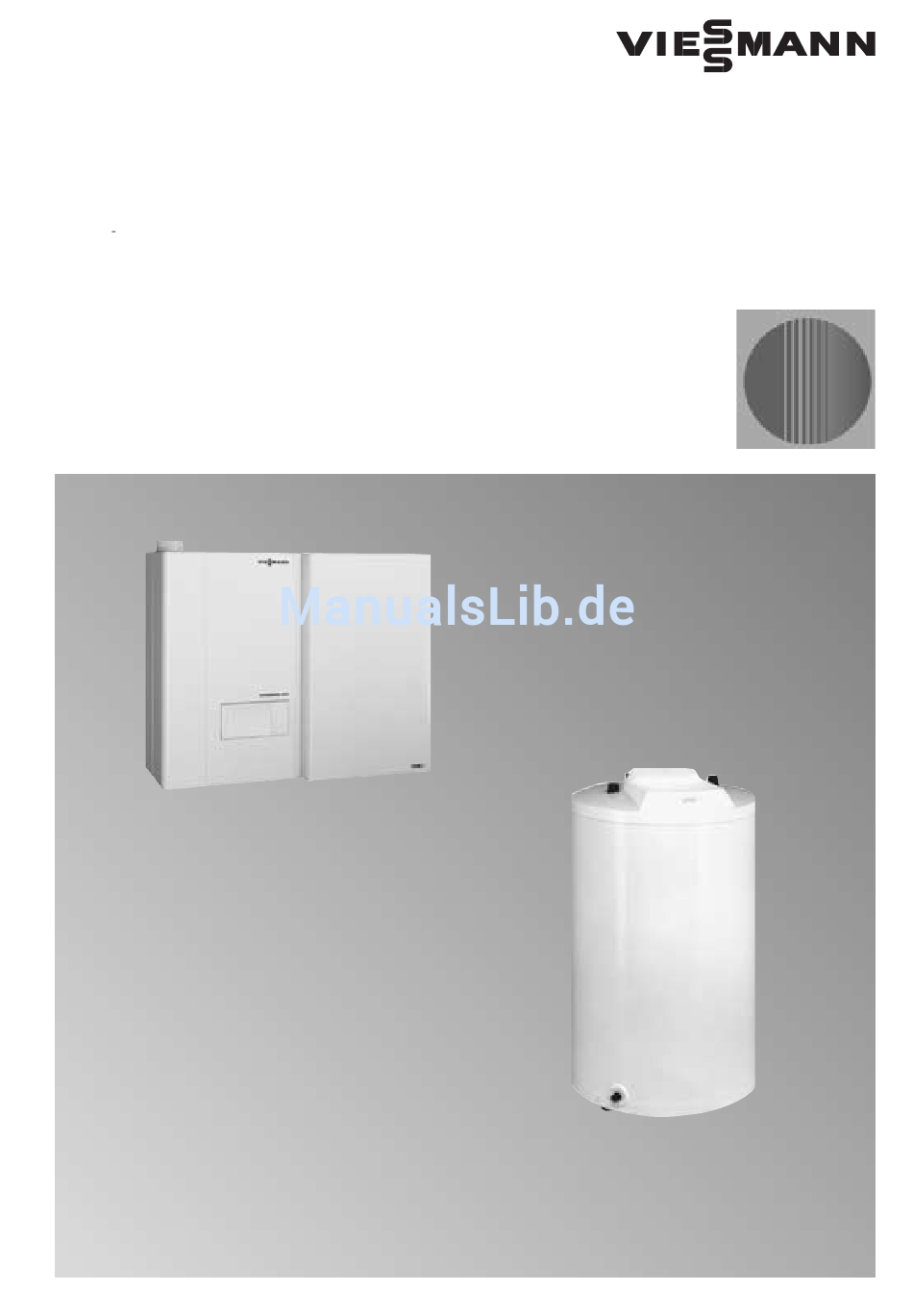

- Seite 1 Serviceanleitung für die Fachkraft Vitocell 100 Typ CWG 80 Liter Inhalt Typ CUG 120 Liter Inhalt Speicher Wassererwärmer Vitocell 100 Vitocell 100 Typ CWG Vitocell 100 Typ CUG 5681 330 9/2000 Ablagehinweis: Servicemappe oder separat aufbewahren...
-
Seite 2: Sicherheitshinweise
Allgemeine Informationen/Erstinbetriebnahme Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Mensch und Sachwerte auszuschließen. Die Sicherheitshinweise gelten auch in Verbindung mit Wärmeerzeugern. Arbeiten am Gerät Instandsetzungsarbeiten ¨ Sicherheitshinweis! Montage, Wartung, Reparaturen an Bauteilen mit sicherheitstechnischer Dieses Signalwort kennzeichnet in dieser müssen von autorisierten Fachkräften Funktion sind unzulässig. - Seite 3 Wartung H Vitocell 100, Typ CWG (80 Liter Inhalt) ........... . .
-
Seite 4: Wartung
Wartung Wartung Vitocell 100, Typ CWG (80 Liter Inhalt) Gemäß DIN 1988 sind Besichtigung und (falls erforderlich) Reinigung spätestens zwei Jahre nach Inbetriebnahme und danach bei Bedarf durchzuführen. Hinweis! Wir empfehlen zusätzlich eine jährliche Funktionsprüfung der Magnesiumanode. Die Funktionsprüfung kann ohne Betriebsunterbrechung erfolgen, indem mit einem Anodenprüfgerät der Schutzstrom gemessen wird (siehe unten). - Seite 5 Wartung Wartung (Fortsetzung) Vitocell 100, Typ CWG (80 Liter Inhalt) 4. Speicher Wassererwärmer innen reinigen 1. Speicher Wassererwärmer trinkwas serseitig entleeren. 2. Masseleitung A, Flanschdeckel B, Abstandsring C und Dichtung D abbauen. 3. Speicher Wassererwärmer vom Rohr ¨ Sicherheitshinweis! system trennen, damit keine Reini...
- Seite 6 Wartung Wartung (Fortsetzung) Vitocell 100, Typ CWG (80 Liter Inhalt) 6. Speicher Wassererwärmer wieder in Betrieb nehmen 1. Nach jedem Öffnen neue Dichtung A am Flanschdeckel B einlegen. 2. Abstandsring C und Flanschde ckel B anbauen und Schrauben mit einem max. Drehmoment von 25 Nm anziehen.
- Seite 7 Wartung Wartung Vitocell 100, Typ CUG (120 Liter Inhalt) Gemäß DIN 1988 sind Besichtigung und (falls erforderlich) Reinigung spätestens zwei Jahre nach Inbetriebnahme und danach bei Bedarf durchführen. Hinweis! Wir empfehlen zusätzlich eine jährliche Funktionsprüfung der Magnesiumanode. Die Funktionsprüfung kann ohne Betriebsunterbrechung erfolgen, indem mit einem Anodenprüfgerät der Schutzstrom gemessen wird (siehe unten).
- Seite 8 Wartung Wartung (Fortsetzung) Vitocell 100, Typ CUG (120 Liter Inhalt) 4. Speicher Wassererwärmer innen reinigen 1. Speicher Wassererwärmer trink wasserseitig entleeren. 2. Masseleitung A, Flanschdeckel B, Abstandsring C und Dichtung D abbauen. 3. Speicher Wassererwärmer vom Rohr ¨ Sicherheitshinweis! system trennen, damit keine Reini...
- Seite 9 Wartung Wartung (Fortsetzung) Vitocell 100, Typ CUG (120 Liter Inhalt) 6. Speicher Wassererwärmer wieder in Betrieb nehmen 1. Nach jedem Öffnen neue Dich tung A am Flanschdeckel B einle gen. 2. Abstandsring C und Flanschde ckel B anbauen und Schrauben mit einem max.
- Seite 10 Zusatzinformationen...
- Seite 11 Zusatzinformationen Einzelteilliste Vitocell 100, Typ CWG (80 Liter Inhalt) Hinweise für Ersatzbestellungen! Best. Nr. und Herstell Nr. des Gerätes (siehe Typenschild) sowie die Positi onsnummer des Einzelteils (aus dieser Einzelteilliste) angeben. Handelsübliche Teile sind im örtlichen Fachhandel erhältlich. Einzelteile 001 Dichtung 002 Abstandsring 003 Flansch (mit Pos.
- Seite 12 Zusatzinformationen Einzelteilliste Vitocell 100, Typ CUG (120 Liter Inhalt) Hinweis für Ersatzbestellungen! Best. Nr. und Herstell Nr. des Gerätes (siehe Typenschild) sowie die Positions nummer des Einzelteils (aus dieser Ein zelteilliste) angeben. Handelsübliche Teile sind im örtlichen Fachhandel erhältlich. Einzelteile...
- Seite 13 Zusatzinformationen Protokoll Erstinbetriebnahme Wartung/Service Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service Wartung/Service Wartung/Service durch: Viessmann Werke GmbH & Co D 35107 Allendorf Telefon: (06452) 70 0 Telefax: (06452) 70 2780 www.viessmann.de...
