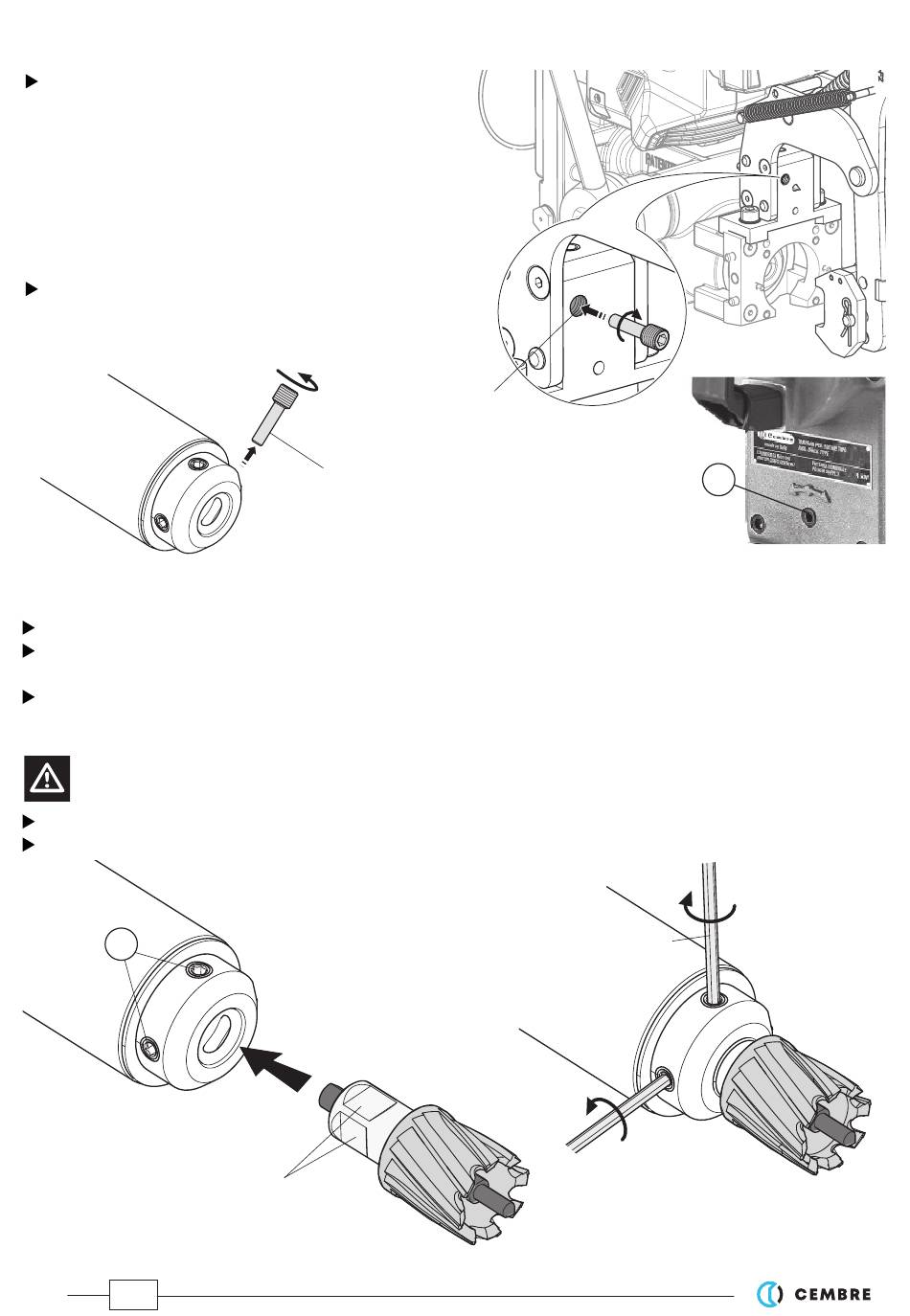

6.2) Montage des Kernlochfräsers mit Weldonschaft
Mit dem Spindelhebel die Spindel vorschieben,
um den Quergewindestift zugänglich zu machen;
wenn es sich nicht an einer leicht zugänglichen
Stelle befindet, Drehen Sie die Spindelwelle
manuell und ausreichend, indem Sie den 4-mm-
T-Griff-Inbusschlüssel in das entsprechende
Zwischengetriebegehäuse (33) im Kurbelgehäuse
der Bohrmaschine (siehe § 5) einführen, um den
Stift sichtbar zu machen.
Mit dem 4mm T-Griff Innensechskantschlüssel
den Quergewindestift aus der Spindel (1) entfer-
nen und in die „Parkbohrung" der Spannvorrich-
tung einschrauben.
Spindel
Um den Stift sicher aufzubewahren, ist für diesen Zweck im Befestigungsarm die Aufbewahrungs-
bohrung (2) vorgesehen. Im mitgelieferten Zubehör Kit ist ein Reservestift vorhanden.
Die Spindel so weit herausfahren, dass beide Gewindestifte (18) zugänglich sind.
Den korrekten Zentrier-Kühlstift von der Seite des Spannschaftes in den Kernlochfräser einsetzen
(siehe Punkt 3.10).
Die Gewindestifte (18) lösen und den Kernlochfräser in die Spindel einführen (1). Positionieren Sie sie so,
dass sich beide Planfl ächen auf den Spannschaft des Kernlochfräsers, in Höhe der Gewindestifte befi nden.
Die Gewindestifte (18) sind mit einer Sicherung versehen, die deren vollständiges Lösen verhindern.
Sie dürfen nicht gewaltsam über diese Sperre hinaus gedreht werden.
Den Kernlochfräser festspannen und die Gewindestifte mit einem 4 mm T-Inbusschlüssel ganz einschrauben (2).
Die korrekte Position des Zentrier-Kühlstiftes überprüfen. Er muß bei leichtem Druck auf die Spitze zurückfedern.
18
13
Aufbewahrungsbohrung
1
querlaufender
Gewindestift
1
Planfl ächen
2
4 mm T-Inbusschlüssel
2
33
2
