Bergstrom COMPACT 1.4 Montageanleitung Seite 78

COMPACT
FR

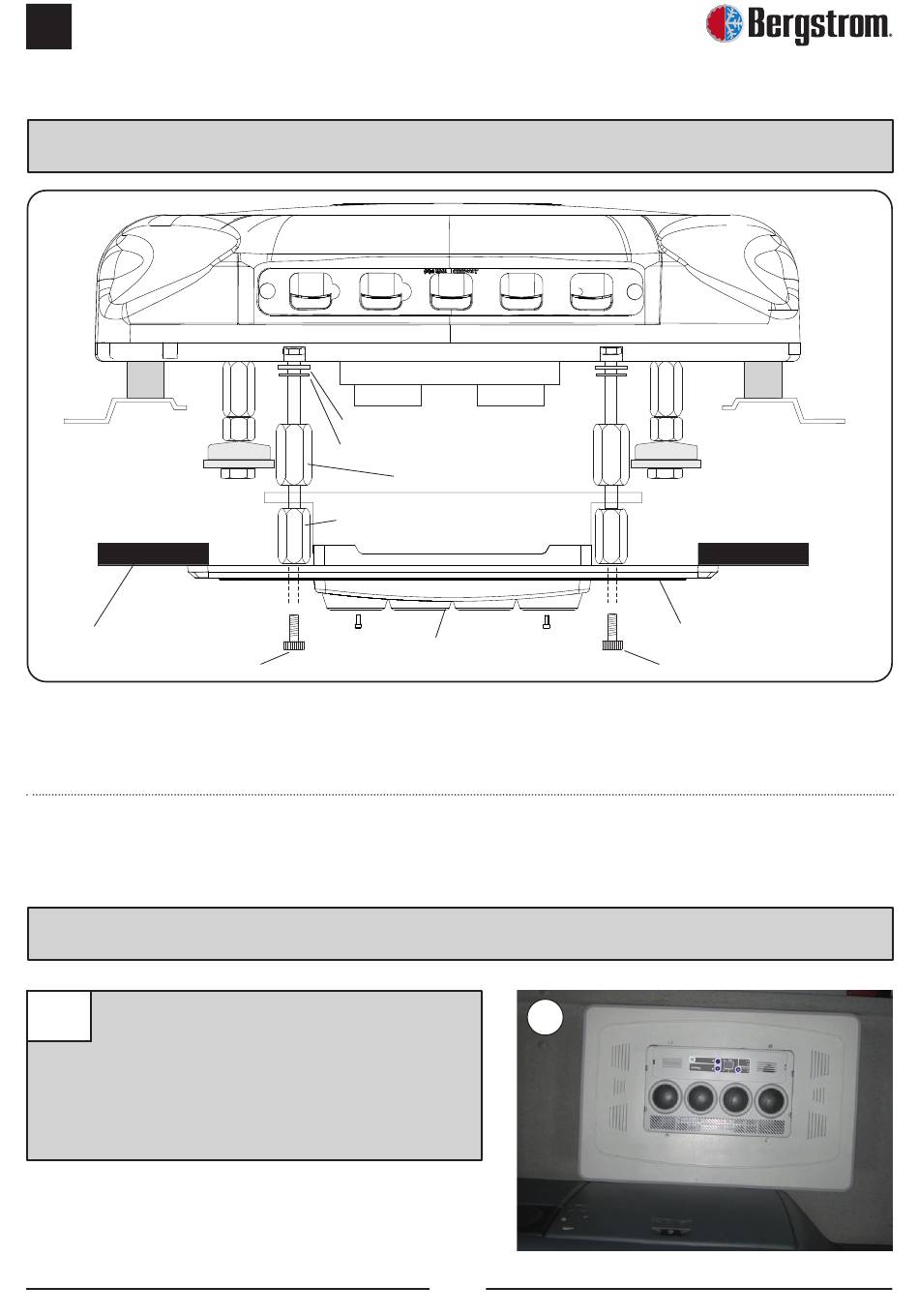

Vue explosée jusqu'à fixation des consoles
DAF XF SUPER SPACE CAB EURO 5 ET EURO 6
Tapisserie
Vis 6/100X15 allen
Monter à nouveau les enjoliveurs d'origine à
12
leur emplacement.
Monter la console sur les hexagones H-H avec
(4) vis 6/100x15 allen, en plaçant la partie la
plus courte de la console sur la partie avant de
la cabine.
Rondelle caouchouc Ø 6
Rondelle plate Ø 6 à large papillon
Hexagone M-M
Hexagone H-H 45
Panneau intérieur
de distribution d'air
TOUS LES MODÈLES
78
Console
Vis 6/100X15 allen
12
