Bergstrom COMPACT 1.4 Montageanleitung Seite 19

COMPACT
PARA MODELOS SPACE Y SUPER SPACE CAB EURO 6

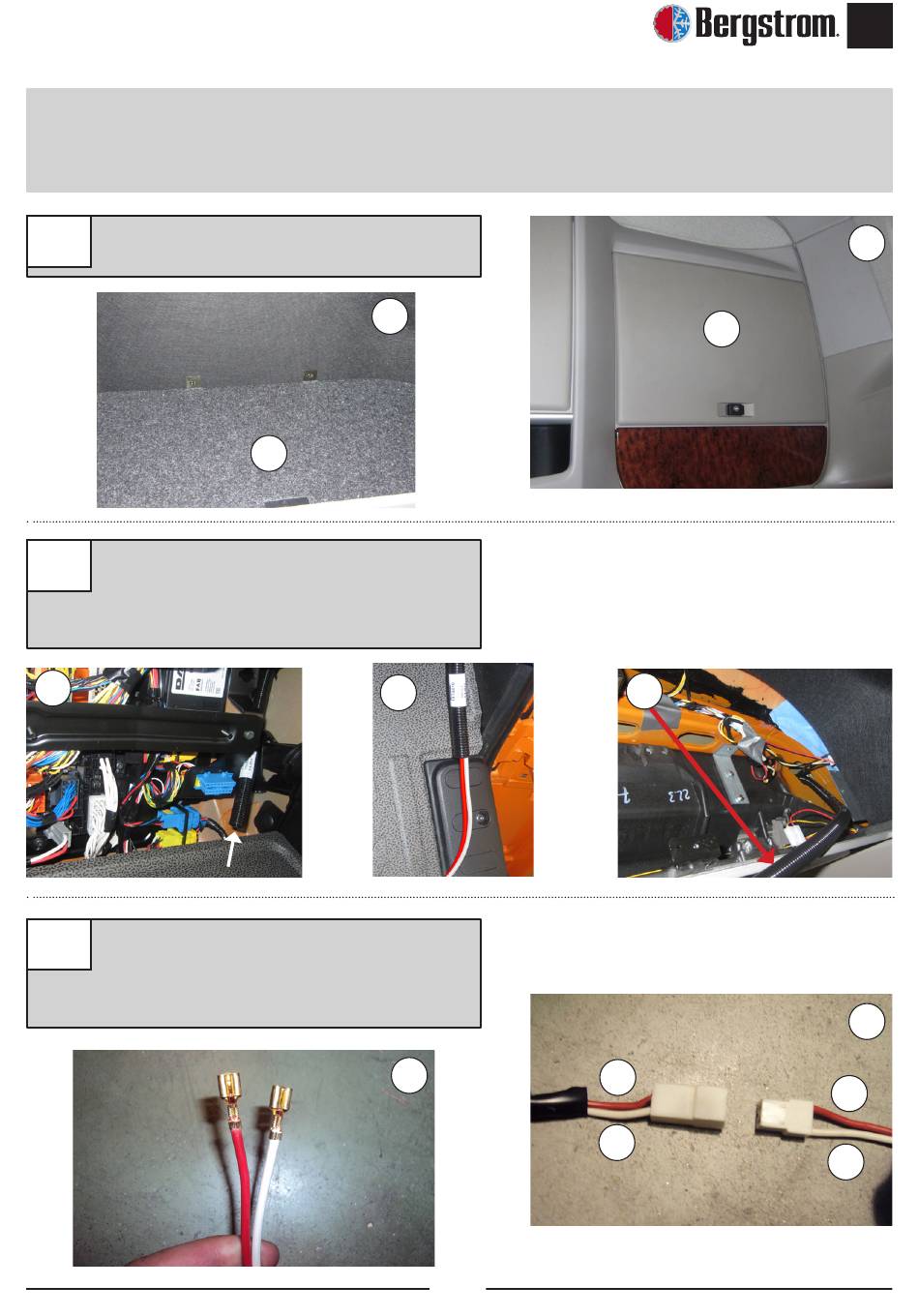

Instrucciones detalladas sobre instalación del cableado
Abrir guantera superior derecha (D) y
14
desmontar tapa (E).
Por tubo corrugado ubicado en parte inferior
15
lado pasajero, introducir cable Az y M y
sacarlo por el extremo del tubo que sale por la
guantera superior derecha.
15
Grapar terminales suministrados en cables
16
Az y M e introducir en caja suministrada
haciendo coincidir colores con los de la caja
del cableado suministrado.
SIN TOMA ORIGINAL DE ESCOTILLA
14
E
15
16
R
B
19
D
15
ES
1
16
R
B
