Bergstrom COMPACT 1.4 Montageanleitung Seite 67

COMPACT
DAF XF 105 SPACE CAB EURO 5 SPOILER RÉGLABLE ET EURO 6
5
Placer ensuite (2) supports de fixation comme
cela est indiqué sur le schéma, placer (4)
séparateurs Ø 25x9x10, (4) vis M8/125x55 et
serrer jusqu'au bout (voir schéma page 63).

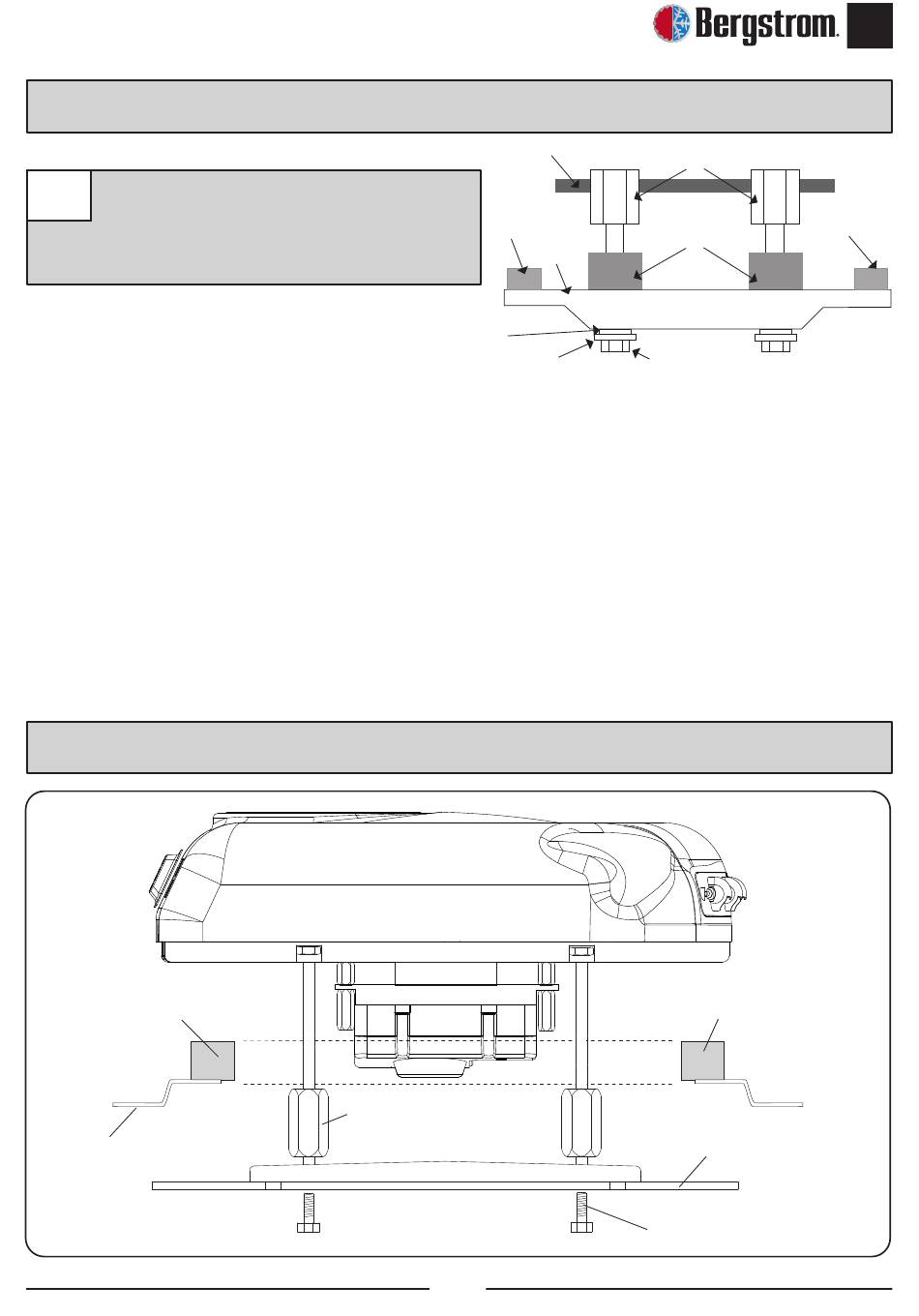

Vue explosée jusqu'à la fixation des supports de fixation
DAF XF 105 SPACE CAB EURO 5 SPOILER NON RÉGLABLE
Joint EPDM 30x25
Toit de cabine
Tapisserie
Renfort
Rondelle grower
Rondelle plate à surface large
Hexagone M-H
67
Hexagone H-M Ø 8
Séparateur Ø 25x9x10
Position
Support
Vis M8/125x55
Joint EPDM 30x25
Support de fixation
Vis M8/125x45
FR
Renfort
