Bergstrom COMPACT 1.4 Montageanleitung Seite 11

COMPACT
DAF XF 105 SPACE CAB EURO 5 SPOILER REGULABLE Y EURO 6
5
Colocar (2) soportes de fijación como se
indica en el esquema, colocar (4) separadores
Ø 25x9x10; (4) tornillos M8/125x55 y apretar
hasta hacer tope. (ver esquema página 11).

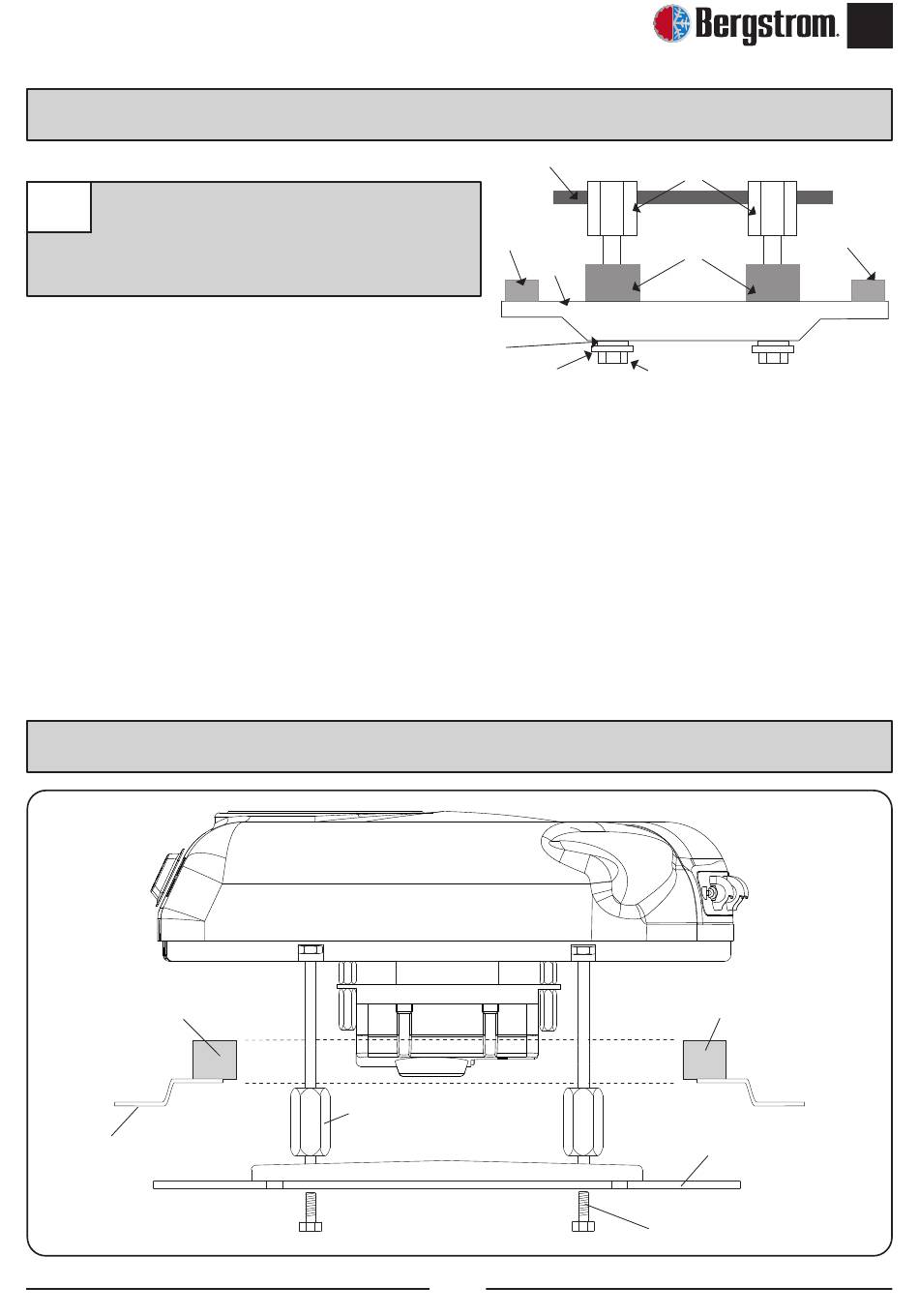

Vista explosionada hasta la fijación de los soportes
DAF XF 105 SPACE CAB EURO 5 SPOILER NO REGULABLE
Junta EPDM 30x25
Techo de la cabina
Tapizado
Refuerzo
Arandela grower
Arandela plana ala ancha
Hexágono M-H
11
Hexágono H-M Ø 8
Separador Ø 25x9x10
Posición
soporte
Tornillo M8/125x55
Junta EPDM 30x25
Soporte de fijación
Tornillo M8/125x45
ES
Refuerzo
