Beschreibung Der Ladestation; Modelle - Gewiss I-ON JOINON Installations- Und Bedienungsanleitung

BESCHREIBUNG DER LADESTATION

2.

2.1. MODELLE

I-ON JOINON – Säule: OCPP-Cloud-Version
I-ON JOINON – Wallbox: OCPP-Cloud-Version
I-CON Basic JOINON – Wallbox: OCPP-Cloud-Version
2.2. BESCHREIBUNG DER LADESTATION

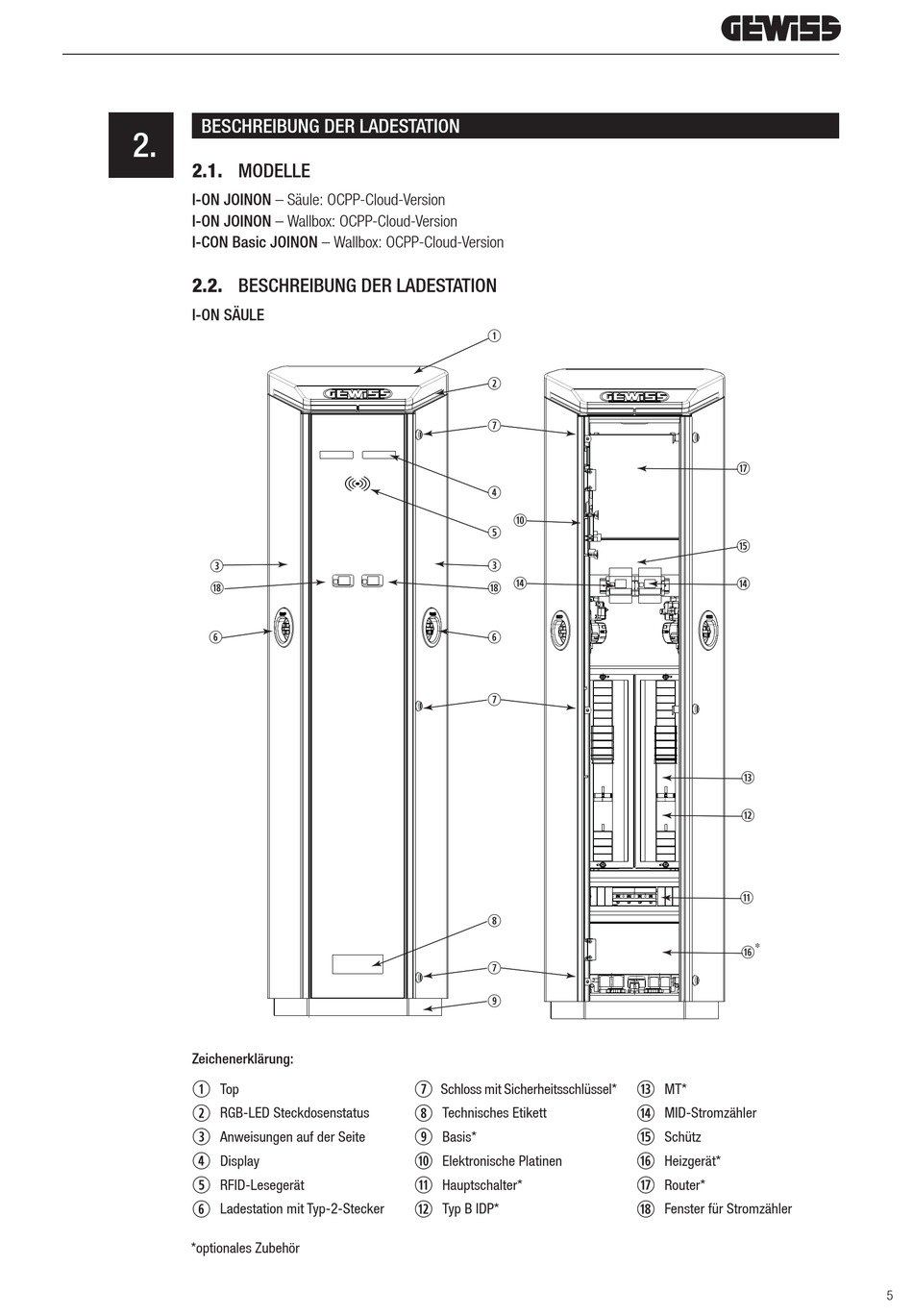

I-ON SÄULE



Zeichenerklärung:
Top

 RGB-LED Steckdosenstatus
 Anweisungen auf der Seite
 Display
 RFID-Lesegerät
 Ladestation mit Typ-2-Stecker
*optionales Zubehör














Schloss mit Sicherheitsschlüssel*

 Technisches Etikett
 Basis*
 Elektronische Platinen
 Hauptschalter*
 Typ B IDP*






∗

MT*

 MID-Stromzähler
 Schütz
 Heizgerät*
 Router*
 Fenster für Stromzähler
5
