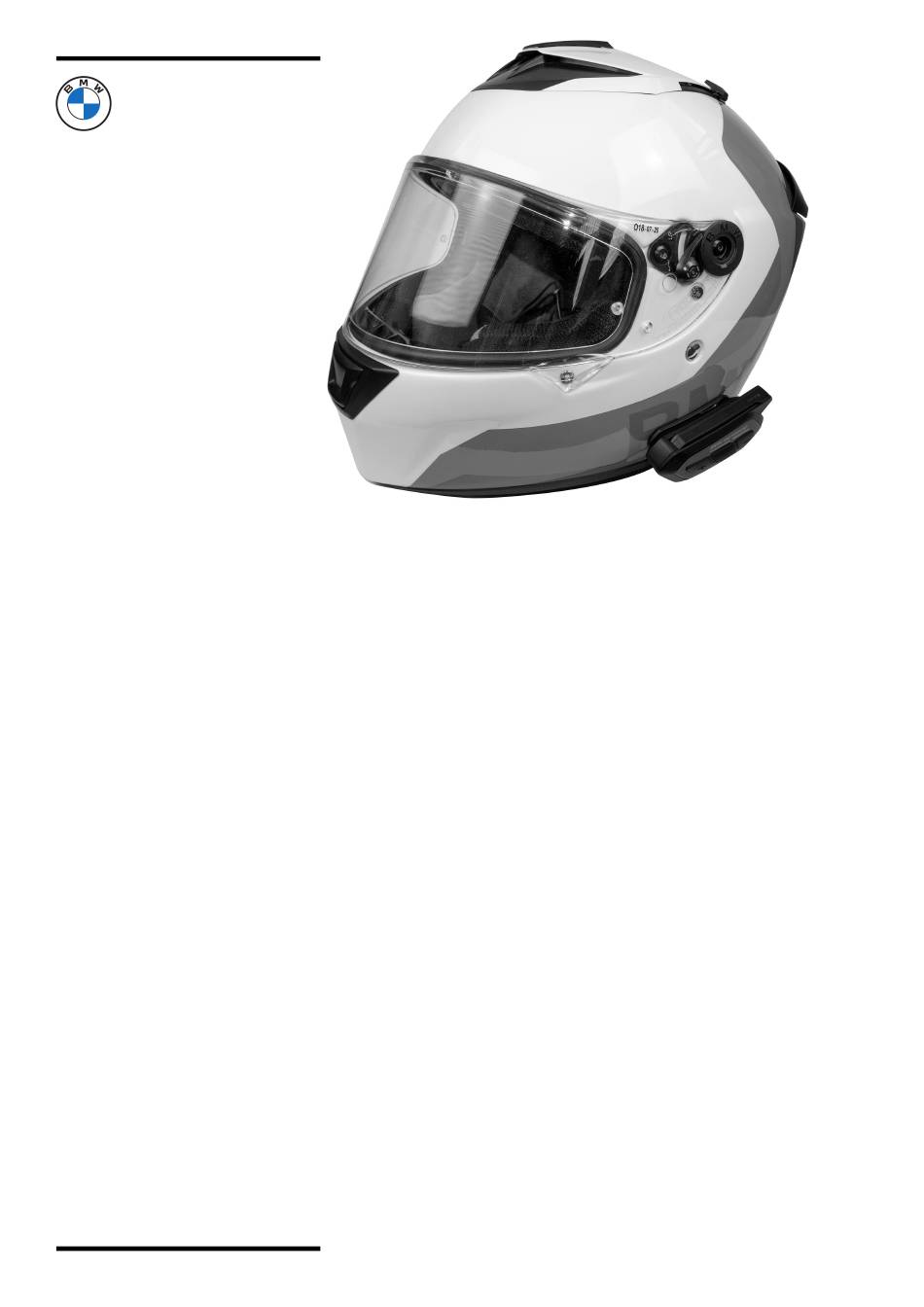

- Seite 1 MOTORRAD Einbauanleitung BMW MOTORRAD KOMMUNIKATIONSSYSTEM CONNECTEDRIDE COM U1 MAKE LIFE A RIDE...
- Seite 2 LESEN SIE DIESE ANLEITUNG UNBEDINGT VOR BEGINN DER EINBAUARBEITEN SORGFÄLTIG UND VOLLSTÄNDIG. Wir freuen uns, dass Sie sich für Sonderzubehör von BMW Motorrad entschieden haben, mit dem Sie Ihr Fahrzeug Ihren ganz persönlichen Bedürfnissen anpassen können. Damit Sie Freude an Ihrem neuen Zubehör haben, ist Sicherheit oberstes Gebot. Zur Durchführung einiger Arbeiten sind ggf.

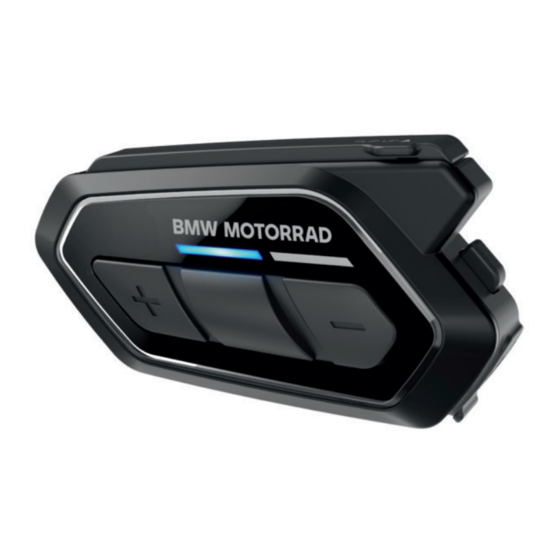

- Seite 3 Bestell-Nr. 77 01 5 A6D A87 06/2022 BMW Motorrad Kommunikationssystem ConnectedRide Com U1 Benötigte Werkzeuge Helmmontagering Lieferumfang 76 51 5A50A99 Einbausatz Kom- munikationssystem Connected- Ride Com U1 bestehend aus: Bedieneinheit Lautsprecher Mikrofon mit Kabel Bügelmikrofon Lautsprecherpolster Mikrofonaufsatz Halter für Bügelmikrofon...
- Seite 4 Bestell-Nr. 77 01 5 A6D A87 06/2022 76 51 012 Kabelloses Kommunikationssystem ConnectedRide Com U1 ein- bauen ACHTUNG Harter Untergrund Beschädigung der Oberfläche des Helms Montagering oder eine saubere und weiche Unterlage verwenden. HINWEIS Der Einbau wird am Beispiel des BMW Motorrad-Helm Street X beschrieben.
- Seite 5 Bestell-Nr. 77 01 5 A6D A87 06/2022 Druckknöpfe (1) hinter Wangenpolster rechts (2) lösen. Einschubleiste (4) herausziehen. Wangenpolster (2) ausbauen, dabei Kinnriemen (3) aus- fädeln. Kopfpolster lösen Einsteckleiste (1) herausziehen und Kopfpolster (2) nach vorn drücken. Bedieneinheit anbringen Zur Reinigung des Helms bitte die Pflegehinweise in der Bedienungsanleitung des Helms beachten.
- Seite 6 Bestell-Nr. 77 01 5 A6D A87 06/2022 Klebepad (1) auf die Befestigungsklemme (2) aufkleben und Bedieneinheit (3) anbringen. Befestigungsklemme (1) an Helm anbringen, dabei an Gummierung (Pfeil) ausrichten. Auf Sauberkeit der Fläche achten und Befestigungs- klemme vorsichtig über Helmkante schieben. Variante 2 (Klett-Pad) Bei dieser Variante erfolgt die Befestigung des Klett- Pads direkt am Helm.
-
Seite 7: Lautsprecher Einbauen
Bestell-Nr. 77 01 5 A6D A87 06/2022 Lautsprecher einbauen Lautsprecher 1 befestigen und Kabel nach unten führen. Um den Tragekomfort individuell anzupassen, können optional Lautsprecherpolster unter den Lautsprechern eingebaut werden. Lautsprecherposition individuell an Ohrhöhe anpassen. HINWEIS Für ein optimales Klangergebnis die Lautsprecher auf Höhe des Gehörgangs anbringen. - Seite 8 Bestell-Nr. 77 01 5 A6D A87 06/2022 Variante 2 (Bügelmikrofon) Bügelmikrofon (1) mit Klettverschluss (2) und (3) an ge- eigneter Stelle links in Helm befestigen. Ggf. Klettpad für Befestigung der Halter ankleben. Kabel verbinden und verlegen Steckverbindungen für Lautsprecher (1), (2) und Mikro- fon (3) verbinden.
- Seite 9 Bestell-Nr. 77 01 5 A6D A87 06/2022 Wangenpolster Einsteckleiste beschneiden Einsteckleiste (1) des Linken Wangenpolster im hinteren Bereich (Pfeil) zurechtschneiden. Genaue Position des Ausschnitt soll mit der Position des Kabel der Bedieneinheit übereinstimmen. Kopfpolster befestigen Kopfpolster (2) positionieren und Einsteckleiste (1) ein- stecken, dabei darauf achten, dass alle Kabel hinter dem Kopfpolster (2) verstaut sind.
- Seite 10 (Pfeile) befestigen. Funktionstest des BMW Motorrad Kommuni- kationssystems Zur Überprüfung der Bluetooth-Funktionalität den Helm mit einem zweiten Helm oder mit einem Mobiltelefon verbinden und gemäß der BMW Motorrad Kommunikati- onssystem Bedienungsanleitung vorgehen. Ladegerät anschließen und Bedieneinheit komplett aufla- den.
