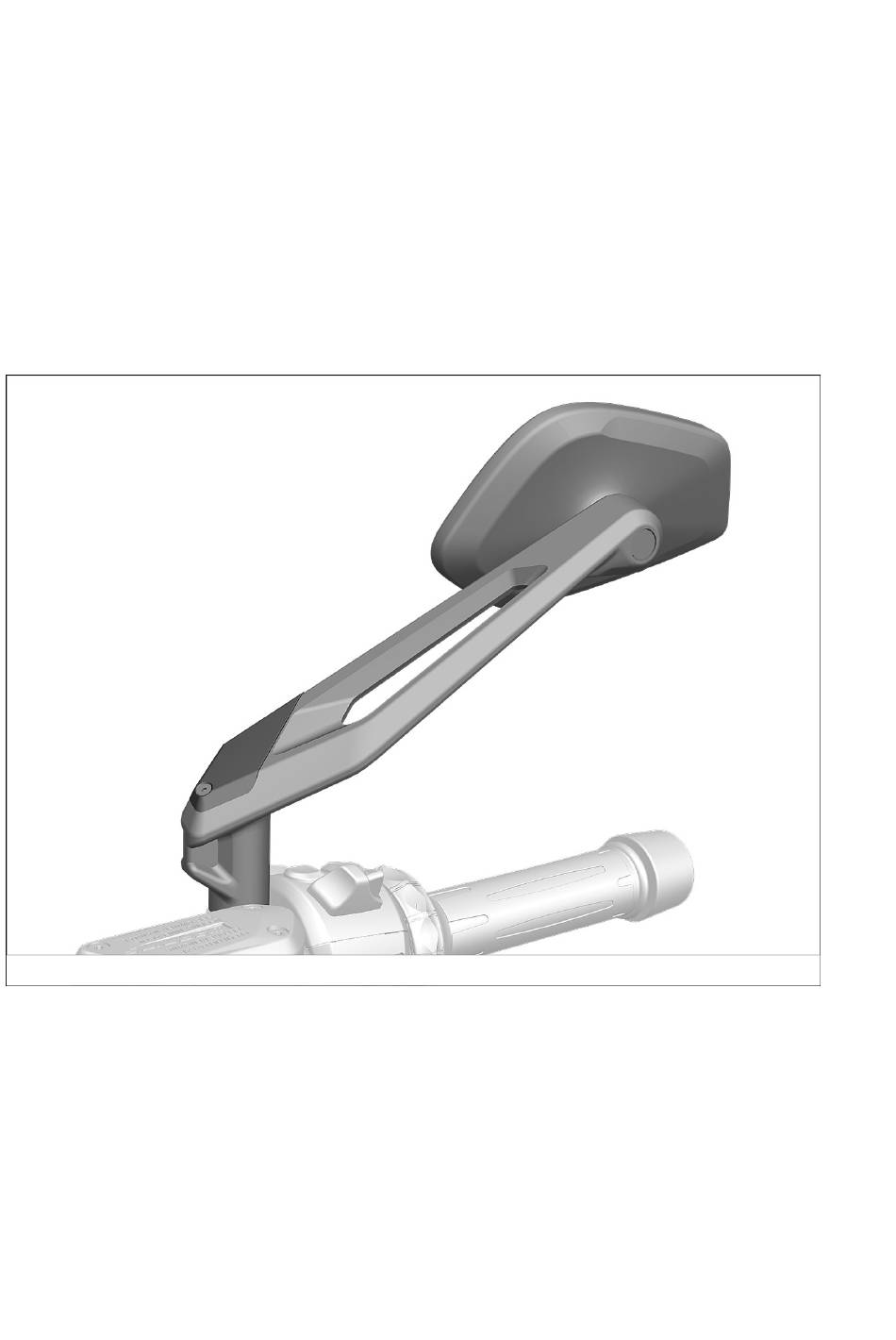

- Seite 1 BMW Motorrad Einbauanleitung Spiegel HP und Option 719 Bestell-Nr. 77 01 2 471 109 BMW Motorrad 03/2019...
- Seite 2 Lesen Sie diese Anleitung unbedingt vor Beginn der Einbauarbeiten sorgfältig und vollständig. Wir freuen uns, dass Sie sich für Sonderzubehör von BMW Motorrad entschieden haben, mit dem Sie Ihr Fahrzeug Ihren ganz persönlichen Bedürfnissen anpassen können. Damit Sie Freude an Ihrem neuen Zubehör haben, ist Sicherheit oberstes Gebot. Zur Durchführung einiger Arbeiten sind ggf.
-
Seite 3: Allgemeine Hinweise
Spiegel HP und Option 719 Lieferumfang Spiegel links Spiegel rechts Allgemeine Hinweise ACHTUNG Unsicher abgestelltes Fahrzeug Bauteilschaden durch Umfallen Fahrzeug sicher abstellen. WARNUNG Kinder und Haustiere im Arbeitsbereich Personenschaden Kinder und Haustiere vom Arbeitsbereich fernhalten. VORSICHT Tragen von Schmuck während der Arbeit Unfallgefahr durch Hängenbleiben oder elektrischen Kurzschluss Vor Beginn der Arbeiten Schmuck (Ringe, Ketten, Armbanduhr etc.) ablegen. - Seite 4 77 22 028 Spiegel links und rechts einbauen mit Style HP (0456) ohne Soziuspaket (0413) Zusatzarbeiten: 46 52 510 Spezialwerkzeug Hinterradständer an- und abbauen (bei Motorrädern ohne Kippständer) Beide Spiegel ausbauen Abdeckung (1) zurückschieben. Kontermutter (2) im Uhrzeigersinn lockern. Spiegel links (3) und Linksrechts-Adapter (4) ausbauen. mit Handschutz (0589) Abdeckung (1) zurückschieben.
- Seite 5 mit Handschutz (0589) Abdeckung (1) zurückschieben. Kontermutter (2) im Uhrzeigersinn lockern. Spiegel rechts (3) ausbauen. Linksrechts-Adapter (4) und Unterlegscheibe (5) ausbauen (Unterlegscheibe (5) aufbewahren, wird wiederverwendet.). Beide Spiegel einbauen Schraube (1) mit Unterlegscheiben (2) in Spiegel links (3) einsetzen. Spiegel links (3) mit Schraube (1) und Unterlegschei- ben (2) ansetzen und ausrichten.
- Seite 6 Abdeckkappe (1) ansetzen. Schraube (2) einbauen. Anziehdrehmomente Abdeckkappe an Spiegel M3 x 4,64 1 Nm mit Handschutz (0589) Abdeckkappe (1) ansetzen. Schraube (2) einbauen. Anziehdrehmomente Abdeckkappe an Spiegel M3 x 4,64 1 Nm Schraube (1) mit Unterlegscheiben (2) in Spiegel rechts (3) einsetzen.
- Seite 7 Anziehdrehmomente Spiegel gefräst an Handarmatur M10 x 30 25 Nm M10 x 50 25 Nm mit Hand- schutz (0589) Abdeckkappe (1) ansetzen. Schraube (2) einbauen. Anziehdrehmomente Abdeckkappe an Spiegel M3 x 4,64 1 Nm mit Handschutz (0589) Abdeckkappe (1) ansetzen. Schraube (2) einbauen.
- Seite 8 Seitenstütze ausklappen. Kupplung ziehen. Starterdruckschalter betätigen. Starter läuft nicht. Seitenstütze einklappen. Starterdruckschalter bei gezogener Kupplung betätigen. Starter läuft. Resultat Nicht alle Prüfschritte wurden erfüllt. Maßnahme Die entsprechenden Bauteile mit BMW Motorrad Diagnose- system prüfen. Bestell-Nr. 77 01 2 471 109 03/2019...
