Bei Störeinkopplungen auf die Sensorkabel oder auf das schwarze Flachkabel (24 V
DC Hilfsversorgung) kann die Verwendung der Funktionserdungsfedern zur Verbes-
serung der EMV führen.
Voraussetzung:
Eine störungsfreie und niederohmige Verbindung zur Anlagenmasse.
► Falls erforderlich, das Modul über die Funktionserdungsfedern (5) erden.

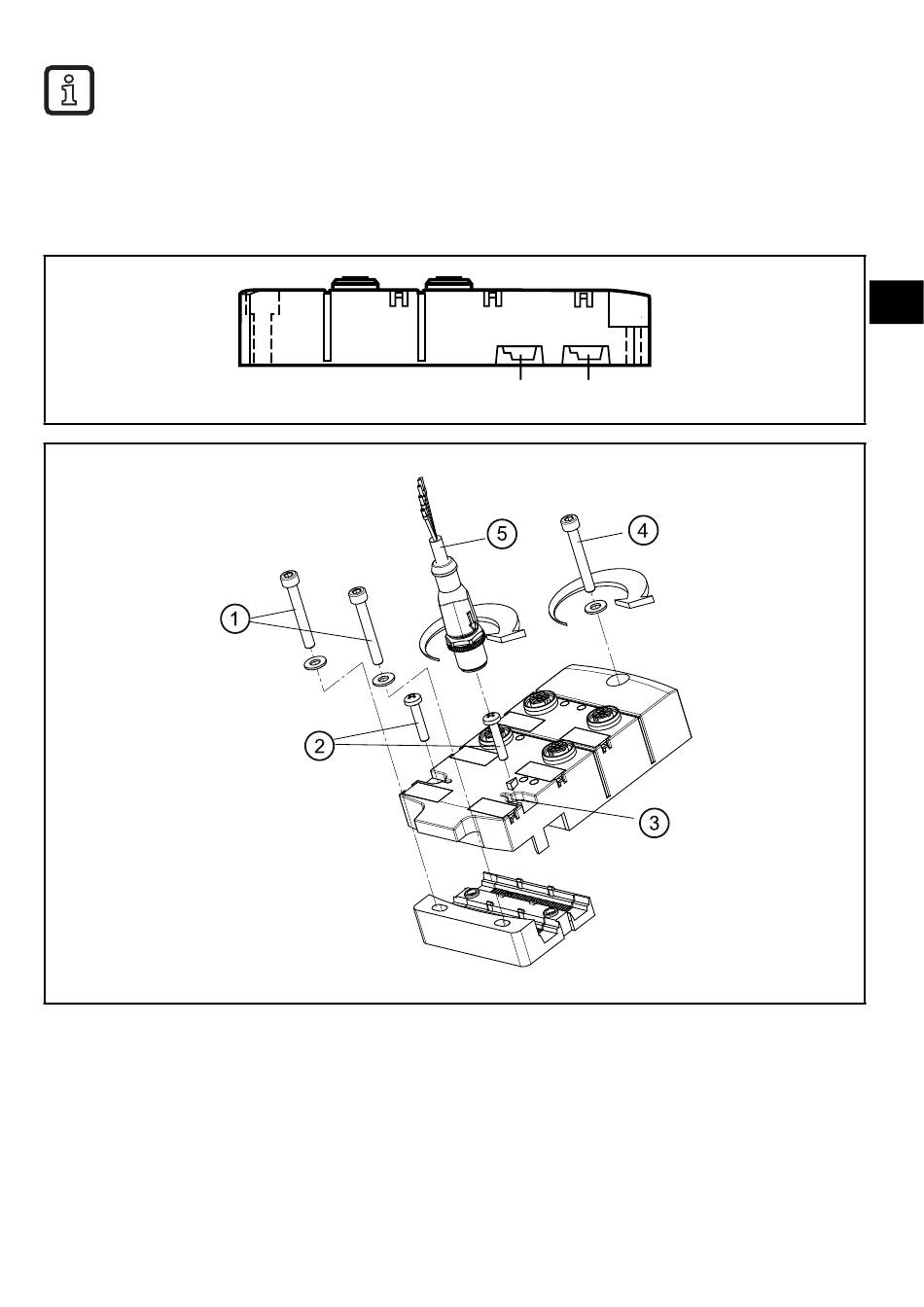

1: Montageschrauben und Unterlegscheiben Größe M4 (nicht im Lieferumfang enthalten).
Anzugsdrehmoment 1,8 Nm.
2: Mitgelieferte Schrauben Größe M3,5. Anzugsdrehmoment 1,2...1,4 Nm.
3: Funktionserdungsfedern
4: Montageschraube und Unterlegscheibe Größe M4...M5 (nicht im Lieferumfang
enthalten). Anzugsdrehmoment max. 1,8 Nm.
5: M12-Stecker. Anzugsdrehmoment 0,8...1,5 Nm.
ye (AS-i)
bk (AUX)
DE
5
