- Seite 1 POS TERMINAL KASSENTERMINAL TERMINAL DE POINT DE VENTE TERMINAL POS RZ-X655 MODEL MODELL MODELE MODELO HARDWARE OPERATION MANUAL MANUEL D'UTILISATION TECHNISCHE BEDIENUNGSANLEITUNG MANUAL TECNICO...
-
Seite 13: Einleitung
EINLEITUNG Wir danken Ihnen, daß Sie sich für den Erwerb des Sharp Kassenterminals entschieden haben. Bitte lesen Sie diese Bedienungsanleitung vor Inbetriebnahme des Kassenterminals sorgfältig durch. Diese Bedienungsanleitung sollte sorgfältig aufbewahrt werden, damit sie in Zukunft jederzeit griffbereit ist. WICHTIG •... - Seite 14 • Einschübe und Öffnungen im Gehäuse und auf der Rückseite sind für Ventilation vorgesehen. Um eine sichere Bedienung ihres Systems zu gewährleisten und es vor Überhitzung zu schützen dürfen diese Öffnungen nicht blockiert oder abgedeckt werden. • Bitte bei Verwendung einer optionalen Schublade folgendes beachten: Die Schubladen sollte so auf der Aufstellfläche angebracht sein, dass das Öffnen der Schublade zu keiner Instabilität führt.
- Seite 15 BEDIENER ANZEIGE BEVOR SIE DEN KUNDENDIENSTTECHNIKER ANFORDERN SONDERZUBEHÖR TECHNISCHE DATEN Copyright • Das Copyright dieser Anleitung bezieht sich auf SHARP Corporation. • Das Kopieren oder anderweitige auch teilweise Reproduktionen sind ohne vorherige schriftliche Genehmigung der SHARP Corporation ausdrücklich verboten. Trademarks •...
-
Seite 16: System Eigenschaften

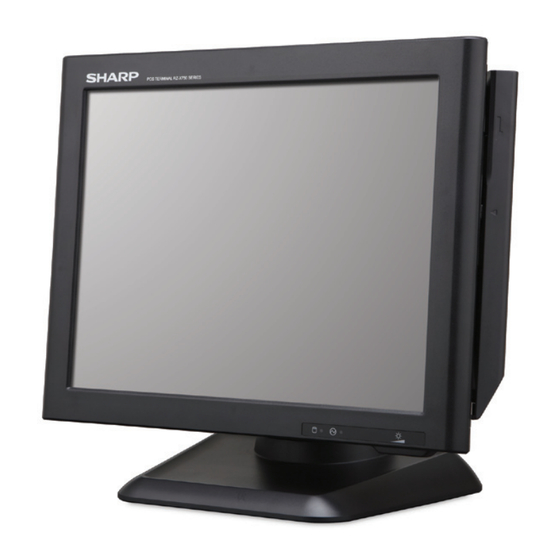

SYSTEM EIGENSCHAFTEN Vorderansicht Bediener Anzeige (Berührungssensitiver Bildschirm) 38 cm (15 inch) berührungssensitiver TFT-LCD Bildschirm. Zeigt den Bedienungsstatus an und das Terminal wird durch den berührungssensitiven Bildschirm gesteuert. Netzschalter Den Netzschalter drücken nachdem die Stromzufuhr angeschlossen ist. Anzeige: Festplattenaktivität LED leuchtet auf wenn auf der Festplatte Daten geschrieben oder gelesen werden. Betriebsanzeige LED leuchtet “Grün”... -
Seite 17: Magnetkartenleser (Optional)
Ermöglicht den Anschluss von seriellen Geräten wie z.B. Barkodeleser oder Bon-/ Küchendrucker mit einem seriellen Anschluss. Hinweis: S tandardmäßig liegen an Pin 9 von COM2 / COM3 5V. Für weitere Informationen • kontaktieren Sie bitte Ihren autorisierten Sharp Fachhändler. DC Eingangsstecker (Für externes Netzteil) Anschlussstecker für das mitgelieferte, externe Netzteil (12V/7.0A) um die Stromversorgung des Terminals zu realisieren. - Seite 18 Schubladen Anschlüsse (2*3 pin Molex Anschluss) Anschluss für optionale Sharp Schubladen mit Stecker. HDD Abdeckung Abdeckung entfernen um eine Festplatte zu installieren bzw. die Festplatte zu erneuern. Kontaktieren Sie Ihren autorisierten Sharp Fachhändler bezüglich weiteren Einzelheiten. Speicher Abdeckung Abdeckung entfernen um den Speicher zu erneuern.
-
Seite 19: Bediener Anzeige
Um den besten Ablesewinkel zu erzielen kann das Display, wie abgebildet, um 45 Grad geneigt (Auf/Ab) und innerhalb 140 Grad gedreht (Rechts/Links) werden. VORSICHT: N iemals das Display über die Grenze des Erlaubten hinaus neigen bzw. drehen oder • übermäßigen Druck auf das Display ausüben. B eim Ausrichten des Displays den Standfuß festhalten damit das Kassenterminal sich • nicht bewegt. D as im Kassenterminal eingebaute LCD-Modul wurde mit hoher Präzisionstechnologie • gefertigt. Es können jedoch helle bzw. dunkle Bildpunkte erscheinen. Je nach Blickwinkel können auch ungleichmäßige Farben oder Helligkeitsunterschiede auftreten. Bitte nehmen Sie zur Kenntnis, dass dieses Phänomen bei LCD’s normal ist und keine eventuelle Störung darstellt. B ei der Hintergrundbeleuchtung handelt es sich um ein Verschleißteil. Wenn sich das • LCD-Display nicht länger einstellen lässt und generell dunkler wird, muss das LCD- Modul ausgewechselt werden. Über nähere Einzelheiten sprechen Sie bitte mit Ihrem autorisierten SHARP- Händler. -
Seite 20: Bevor Sie Den Kundendiensttechniker Anfordern
BEVOR SIE DEN KUNDENDIENST- TECHNIKER ANFORDERN Der in der nachfolgenden Tabelle (linke Spalte) aufgeführte Zustand ist nicht unbedingt auf Störungen des Kassenterminals zurückführen. Überprüfen Sie daher bitte vor Anforderung des Kundendiensttechnikers ob ein Fehler, wie in der rechten Spalte (Überprüfung) beschrieben, bei Ihnen vorliegt. Zustand Überprüfung • W ird die Wandsteckdose mit Strom versorgt? -
Seite 21: Technische Daten
TECHNISCHE DATEN Modell: RZ-X655 Außenabmessungen: 365(B) × 234(T) × 360(H) mm Gewicht: - RZ-X655: 6.590 kg Stromversorgung: Offizielle / nominale Netzspannung und Frequenz Stromverbrauch: In Betrieb: max. 84W Betriebstemperatur: 5 to 35 °C CPU: Intel Atom D525 dual core @ 1.8GHz Hard Disk 320GB 2.5inch SATA version 2.0...
