Datenblatt

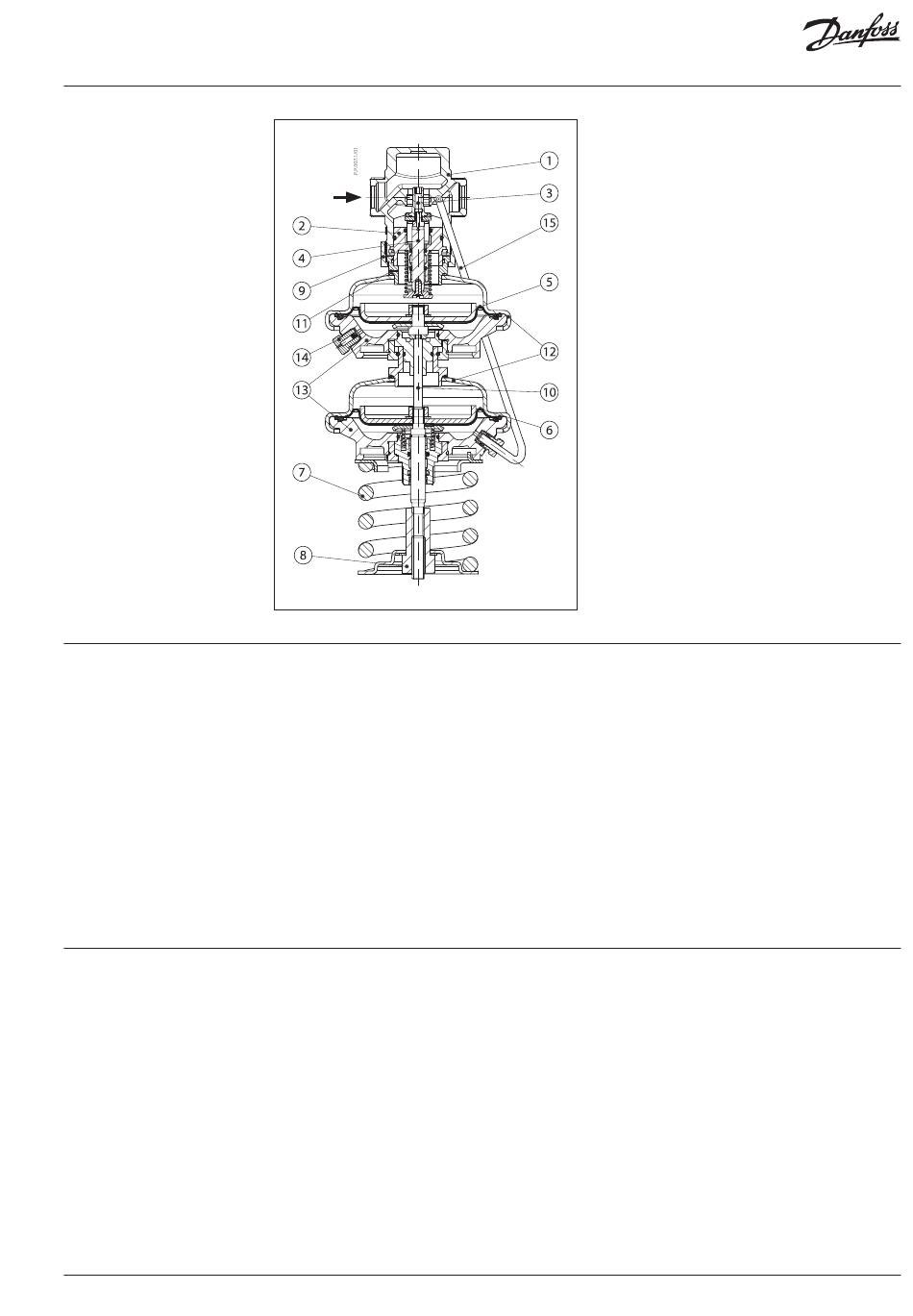

Aufbau
1. Ventilgehäuse
2. Innengarnitur
3. Ventilkegel (druckentlastet)
4. Kegelstange
5. Sicherheitsmembrane
6. Stellmembrane für die
Druckregelung
7. Sollwertfeder für
Druckregelung
8. Sollwertsteller für die
Druckeinstellung, mit
Plombierbohrung
9. Überwurfmutter
10. Verbindungsstange
11. Entlüftungsbohrung
12. Oberteil Membrangehäuse
13. Unterteil Membrangehäuse
14. Verschraubung mit Filter
filter
15. Impulsleitung
Function
Einstellungen
© Danfoss | 2020.03
Sicherheitsabsperrventil mit Druckminderer SAVD (PN 25)
Wirkungsweise
Das Sicherheitsabsperrventil mit Druckminderer
begrenzt den Druck hinter dem Regler entsprechend
dem eingestellten Sollwert. Der Ventilkegel ist
weichdichtend und druckentlastet.
Regelfunktion
Der Druck hinter dem Regelventil wird über
die Steuerleitung in die untere Kammer des
Regelantriebs geführt. Der Druck erzeugt an der
Regelmembrane eine Kraft, die, in Abhängigkeit
der Sollwertfederkraft, über die Verbindungsstange
und Kegelstange auf den Ventilkegel wirkt.
Bei Druckerhöhung hinter dem Ventil schließt,
bei Druckreduzierung öffnet das Regelventil.
Einstellung des Drucks
Die Einstellung des Drucks erfolgt über die
Sollwertfeder für die Druckregelung. Der Wert
kann nach der Druckanzeige in der Anlage
eingestellt werden.
Sicherheitsfunktion beim Bruch der Regelmembrane
Bei einem Bruch der Regelmembrane wird in den
beiden Zwischenkammern ein Druck aufgebaut.
Der Druck auf die Sicherheitsmembrane bewirkt
ein Schliessen des Ventils. Die Regelfunktion ist
außer Betrieb. Ein Bruch der Regelmembrane wird
durch geringen Wasseraustritt an der Verschraubung
im Membrangehäuse der Sicherheitsmembrane
angezeigt. Der Stellantrieb bzw. der komplette
Regler muss ausgetauscht werden.
AI175986464990de-000501 | 5
