Datenblatt
Auslegung
Sizing of Safety Valve SV
or Safety Pressure Relief
Valve SÜV
4 | AI175986464990de-000501

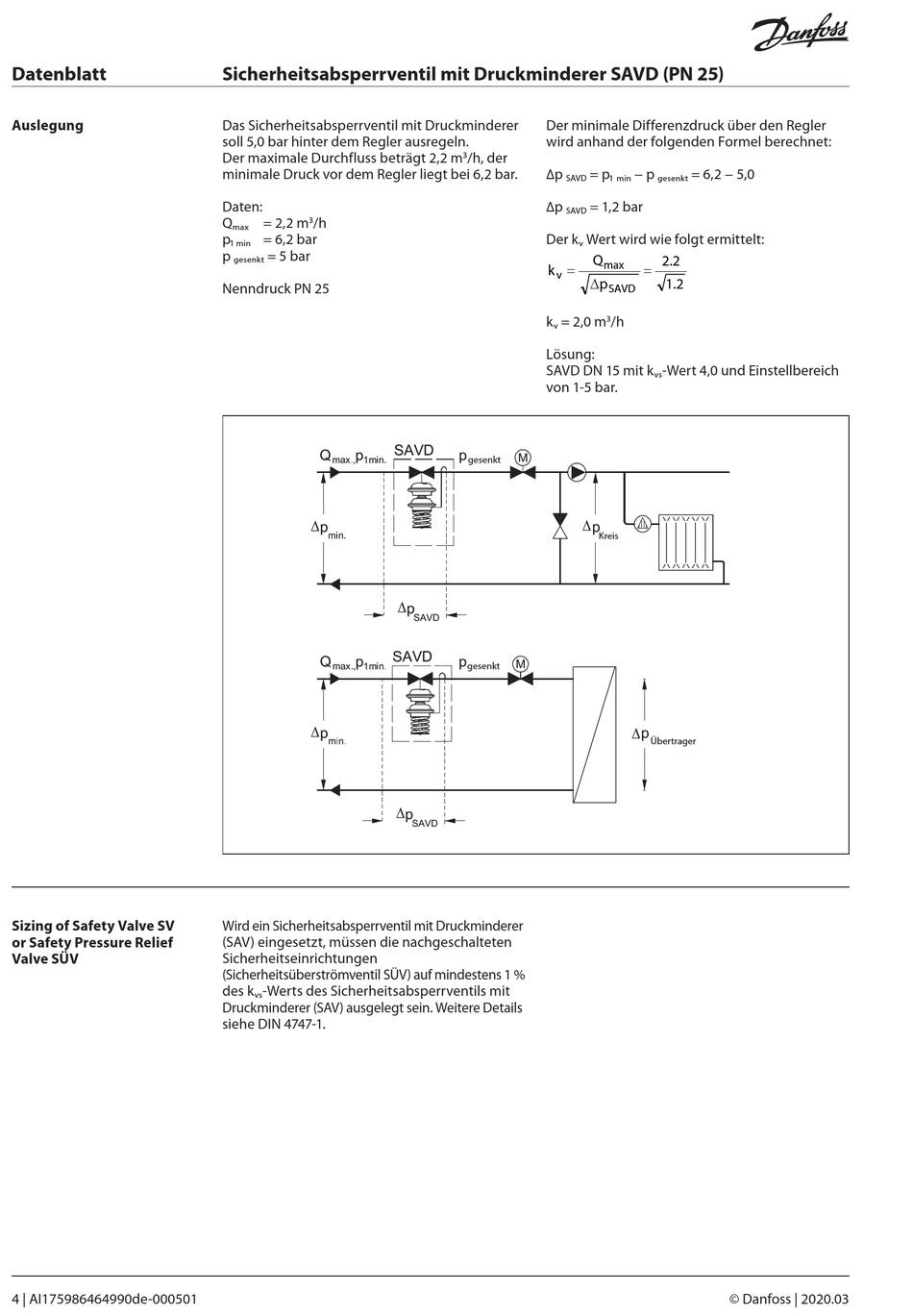

Sicherheitsabsperrventil mit Druckminderer SAVD (PN 25)
Das Sicherheitsabsperrventil mit Druckminderer
soll 5,0 bar hinter dem Regler ausregeln.
Der maximale Durchfluss beträgt 2,2 m
minimale Druck vor dem Regler liegt bei 6,2 bar.
Daten:
Q
= 2,2 m
/h
3
max
p
= 6,2 bar
1 min
p
= 5 bar
gesenkt
Nenndruck PN 25
Wird ein Sicherheitsabsperrventil mit Druckminderer
(SAV) eingesetzt, müssen die nachgeschalteten
Sicherheitseinrichtungen
(Sicherheitsüberströmventil SÜV) auf mindestens 1 %
des k
-Werts des Sicherheitsabsperrventils mit
vs
Druckminderer (SAV) ausgelegt sein. Weitere Details
siehe DIN 4747-1.
Der minimale Differenzdruck über den Regler
wird anhand der folgenden Formel berechnet:
/h, der
3
∆p
= p
− p
SAVD
1 min
∆p
= 1,2 bar
SAVD
Der k
Wert wird wie folgt ermittelt:
v
Q
max
k
v
p
SAVD
k
= 2,0 m
3
/h
v
Lösung:
SAVD DN 15 mit k
von 1-5 bar.
gesenkt
Kreis
gesenkt
= 6,2 − 5,0
gesenkt
2
2 .
1
2 .
-Wert 4,0 und Einstellbereich
vs
Übertrager
© Danfoss | 2020.03
