Schritt 1. Einbau des Geräts in das Rack
Befolgen Sie beim Einbau des MSA 1040, der
Expansion Drive Enclosures, der Switches und der
Server in das Rack die Anleitung im Lieferumfang der
Rackeinbau-Kits oder anderer Geräte.
WARNUNG! Zum Anheben eines MSA 1040
mit vollständiger Bestückung oder eines
Expansion Drive Enclosures in das Rack sind
mindestens zwei Personen erforderlich. Wenn
die Einheit oberhalb der Brusthöhe in das Rack
eingesetzt werden soll, muss das Ausrichten der
Einheit an den Schienen durch eine dritte Person
erfolgen, während die beiden anderen Personen
das Gerät abstützen.
Schritt 2. Verbindung der Expansion Drive
Enclosures
Wenn Ihre Umgebung Expansion Drive Enclosures
enthält, schließen Sie SAS-Kabel gemäß ihrem
Verkabelungsplan an, entweder mittels
Straight-Through-Verkabelung oder fehlertolerant. Für
jedes Drive Enclosure sind
Mini-SAS-nach-Mini-SAS-Kabel erforderlich.
HINWEIS: Das MSA 1040 unterstützt das
MSA 2040 LFF Disk Enclosure. Es gibt kein MSA
1040-spezifisches Disk Enclosure.
Die folgenden Drive Enclosures werden unterstützt:
Drive Enclosure-Modell
HP MSA 2040 LFF Disk
Enclosure
HP P2000 LFF Drive
Enclosure
HP D2700 Disk Enclosure
Drive Enclosure-Verbindungsrichtlinien
Expansion Drive Enclosures können einem MSA
1040 im laufenden Betrieb hinzugefügt werden.
Im Lieferumfang der MSA 2040, P2000 und
D2700 Drive Enclosures sind 0,5 m
Mini-SAS-nach-Mini-SAS-Kabel enthalten (eines
je I/O-Modul).
Die maximal unterstützte Kabellänge für die
Verbindung von Drive Enclosures beträgt 2 m.
Längere Kabel als die im Lieferumfang des Drive
Enclosures enthaltenen müssen extra erworben
werden. Eine Liste aller verfügbaren Kabel finden
Sie in den HP MSA 1040 QuickSpecs.
Beschreibung
6 Gb SAS 3,5 Zoll 12-Drive
Enclosure
6 Gb SAS 3,5 Zoll 12-Drive
Enclosure
6 Gb SAS 2,5 Zoll 25-Drive
Enclosure
In einer MSA 1040-Lösung können maximal vier
Enclosures unterstützt werden (ein MSA 1040 und
bis zu drei Expansion Drive Enclosures).
Beispiel für MSA 1040 Drive Enclosure-Verbindungen
MSA 1040-Firmware unterstützt sowohl fehlertolerante
als auch Straight-Through-SAS-Verkabelungen zum
Kaskadieren von Drive Enclosures. Weitere
Informationen zu diesen Verkabelungsschemata sowie
zusätzliche Beispiele zu Verkabelungen finden Sie im
HP MSA 1040 Kabelkonfigurationshandbuch.

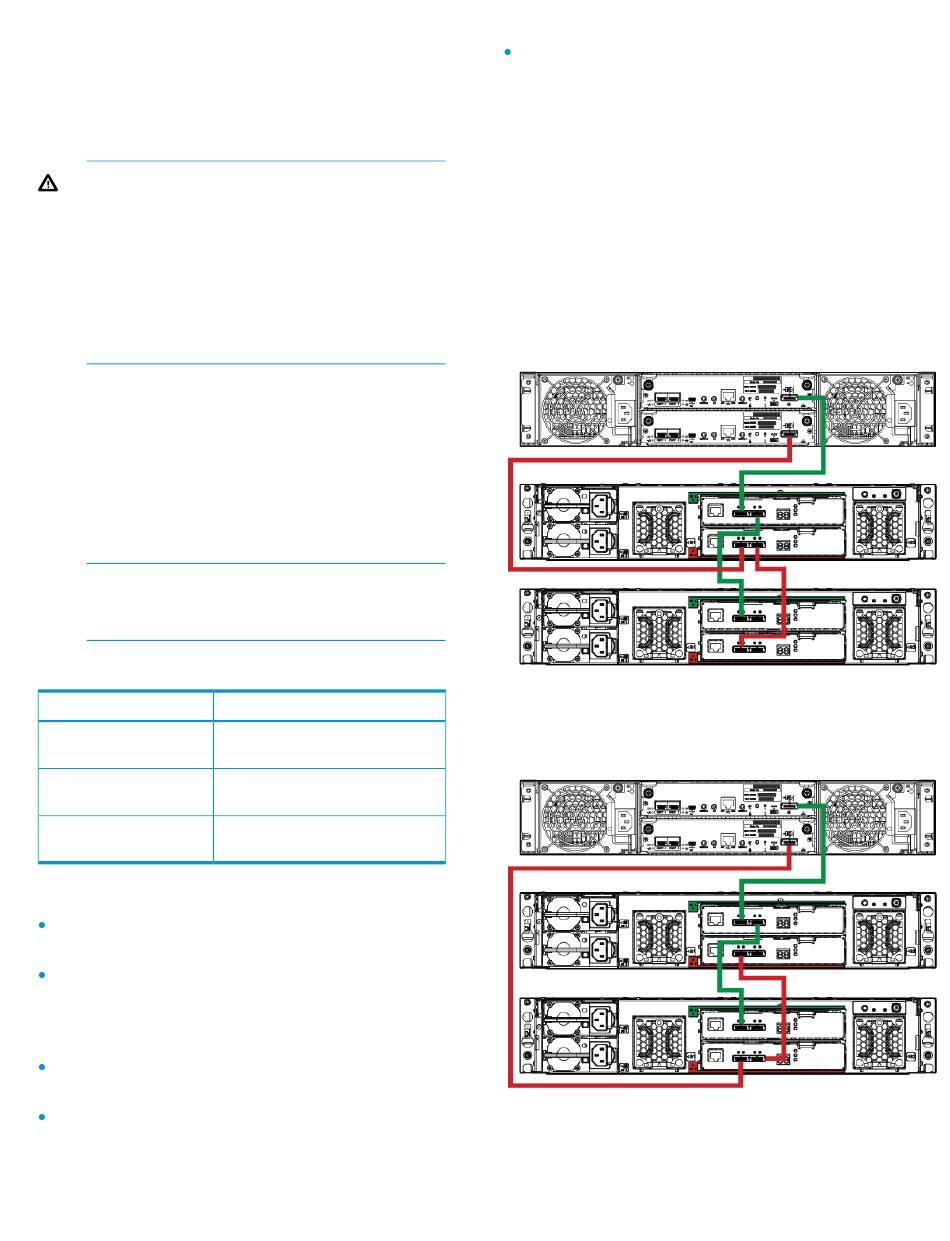

Die folgende Abbildung zeigt die Verbindung von
zwei D2700 Drive Enclosures mit einem MSA 1040
mithilfe eines Straight-Through-Verkabelungsschemas.
Die folgende Abbildung zeigt die Verbindung von
zwei D2700 Drive Enclosures mit einem MSA 1040
mithilfe eines fehlertoleranten Verkabelungsschemas.
