HP MSA 1040 Kurzanleitung Seite 4

Schritt 3. Verbindung des MSA 1040 mit
Datenhosts
Sowohl Direktanschluss- als auch
Switch-Anschlussumgebungen werden unterstützt.
Verbinden Sie für Direktanschlusskonfigurationen die
Kabel des MSA 1040 mit dem Host. Verbinden Sie
bei Switch-Anschlusskonfigurationen die Kabel des
MSA 1040 mit den Switch-Ports und die der
Switch-Ports mit den Hosts.
MSA 1040-Verbindungsrichtlinien
Im Lieferumfang von MSA 1040 Arrays sind keine
Hostschnittstellenkabel enthalten. Eine Liste aller
verfügbaren Kabel finden Sie in den HP MSA
1040 QuickSpecs.
Verbinden Sie in Direktanschlussbereitstellungen
jeden Host mit demselben Port an beiden MSA
Controllern.
Verbinden Sie in Switch-Anschlussbereitstellungen
einen MSA Controller A-Port und den
entsprechenden MSA Controller B-Port mit einem
Switch, und verbinden Sie einen zweiten MSA
Controller A-Port und den entsprechenden MSA
Controller B-Port mit einem anderen Switch.
MSA 1040-Beispielverbindungen

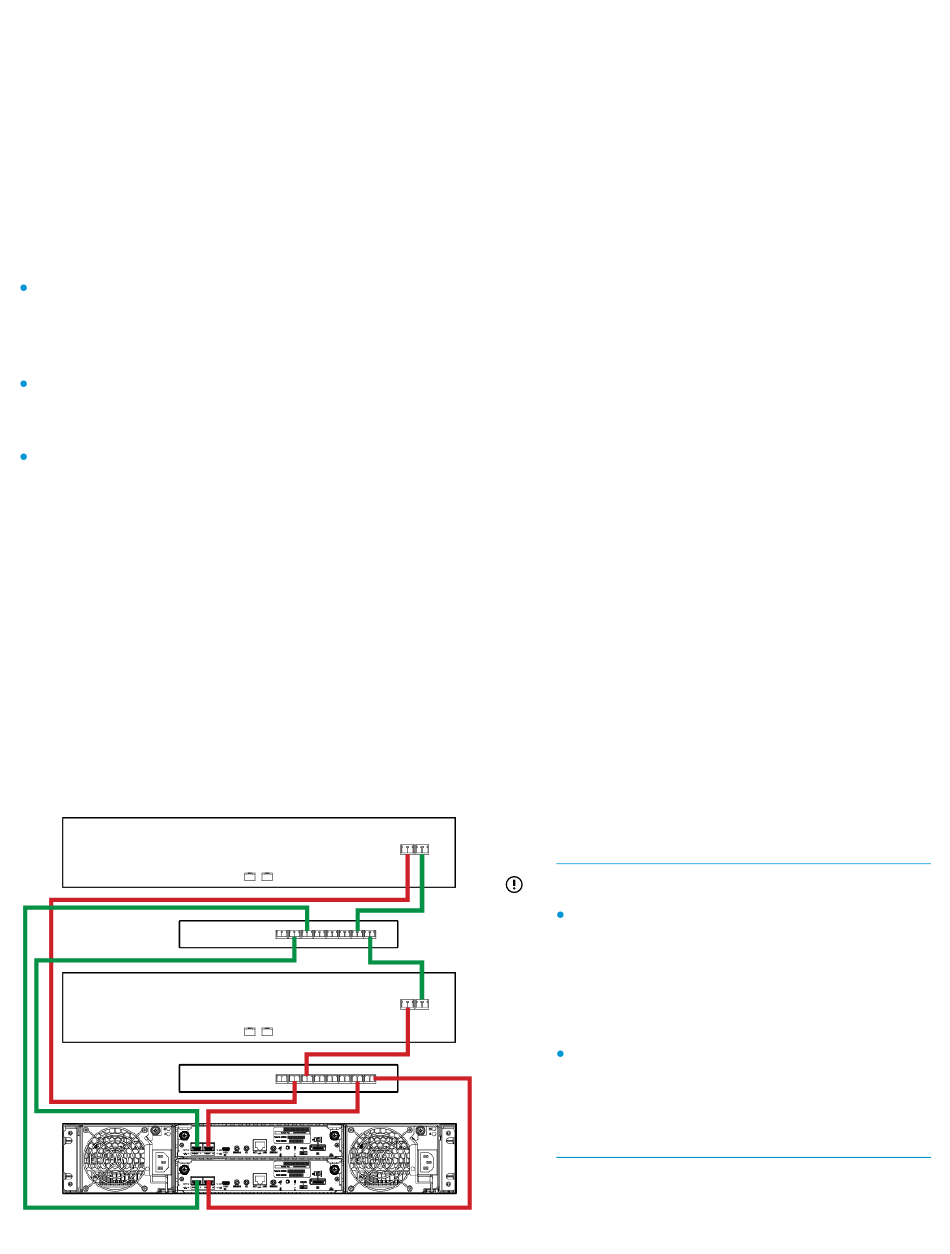

Die folgende Abbildung zeigt die Verbindung eines
MSA 1040 FC mit zwei Switches und die Verbindung
der beiden Switches mit zwei Servern. Acht Fibre
Channel-Kabel sind erforderlich.
Weitere Beispiele zur Verkabelung sowie zur direkten
Verbindung mit einem Server finden Sie im HP MSA
1040 Kabelkonfigurationshandbuch.
Schritt 4. Verbindung des MSA 1040 mit
Remote-Management-Hosts (optional)
Ein Remote-Management-Host bietet eine
Out-of-Band-Verwaltung von Systemen über ein
Ethernet-Netzwerk.
Wenn Ihre Umgebung einen Remote-Management-Host
aufweist, verbinden Sie ein RJ-45-Kabel des
Netzwerkverwaltungs-Ports an jedem MSA
1040-Controller mit einem Switch, auf den Ihr
Management-Host zugreifen kann (vorzugsweise in
demselben Subnetz).
Schritt 5. Verbindung von zwei
remote-snap-fähigen MSA-Systemen zum
Replizieren von Volumes (optional)
Das MSA 1040 unterstützt HP MSA Remote Snap
Software, ein optionales lizenziertes Dienstprogramm
zur Wiederherstellung nach einem Notfall. Dieses
Dienstprogramm führt eine asynchrone Replikation
(Stapelreplikation) von Daten auf Blockebene durch.
Die Replikation erfolgt von einem Volume auf einem
primären MSA zu einem sekundären Volume, das sich
auf demselben System oder einem davon
unabhängigen MSA-System befindet, das Remote
Snap-Software unterstützt. Diese zwei MSA-Systeme
werden über FC- oder Ethernet-Switches verbunden,
die sich in derselben Fabric oder in demselben
Netzwerk befinden.
Weitere Informationen zur Remote Snap Software und
zu Verkabelungsanforderungen sowie
Benutzerinformationen finden Sie im HP MSA 1040
Benutzerhandbuch, im HP MSA 1040 SMU
Referenzhandbuch und in der Online-Hilfe zu Remote
Snap.
Schritt 6. Verbindung von Netzkabeln und
Einschalten der Geräte
WICHTIG:
Das Netzkabel muss für die Verwendung
im entsprechenden Land zugelassen sein.
Das Netzkabel muss für das Gerät sowie
für die auf dem Typenschild mit den
elektrischen Werten aufgeführte Spannung
und Stromstärke ausgelegt sein.
Der auf der Software
Support/Documentation DVD im
Lieferumfang des MSA 1040 enthaltene
Safety and Disposal Guide enthält wichtige
Sicherheitsinformationen zu Netzkabeln.
Nehmen Sie die Geräte in der folgenden Reihenfolge
in Betrieb:
