Installation
3.2.1

Klemmenbelegung

Verschalten Sie die Stecker entsprechend Ihres Anwendungsfalls.
Stecker Pin
X1 1
2
3
4
5
6
X2 1
2
3
4
5
6
HINWEIS
Werden für die Spannungsversorgung des Motors (Klemme V+ und V-) und die Spannungsversorgung des Signalgebers
(Klemme STEP+, STEP-, DIR+, DIR- und EN+ und EN-) verschiedene Netzteile verwendet, so muss ein
Massenpotentialausgleich der Netzteile ausgeführt werden.

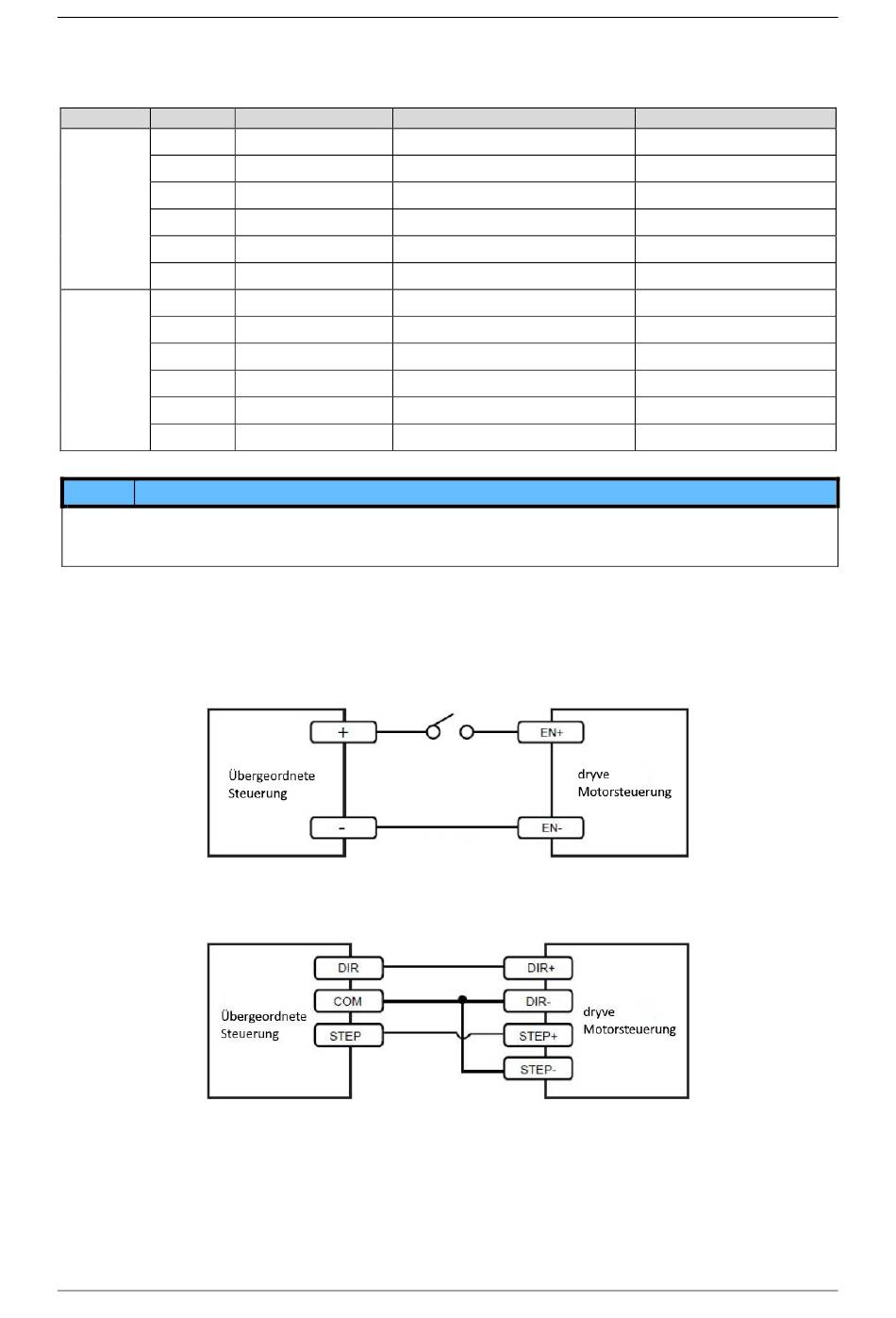

3.2.2 Anschlussschemata Signal-Ein/Ausgänge
Freigabe „EN" Signal
„STEP" und „DIR" Signale
D7-1_DE – V1.0
Benennung Bezeichnung
V + Spannungsversorgung
V - Spannungsversorgung Masse
A + Motor A
A - Motor A/
B + Motor B
B - Motor B/
STEP + Bewegungsvorgabe
STEP - Bewegungsvorgabe Masse
DIR + Richtungsvorgabe
DIR - Richtungsvorgabe Masse
EN + Freigabe
EN - Freigabe Masse
Spannungshöhe
24 V bis 48 V
0 V
-
-
-
-
5 V bis 24 V
0 V
5 V bis 24 V
0 V
5 V bis 24 V
0 V
