Ronda 5130.B Technische Anleitung

A
B
10/2013 M RONDA AG, Lausen, Switzerland, Phone ++41 (0)61 926 50 00, www.ronda.ch, info@ronda.ch

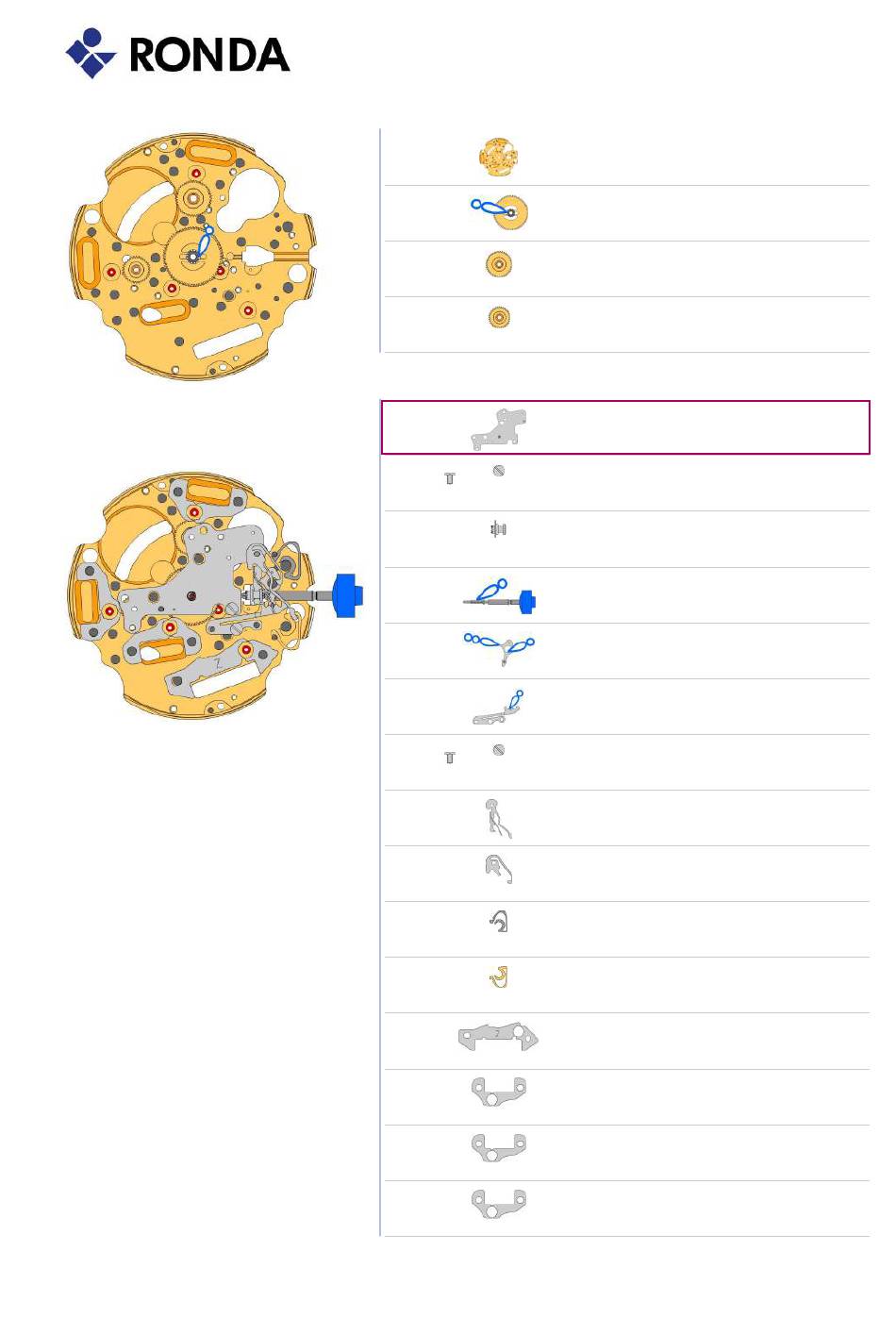

Instructions techniques 5130.B
2000.574.G Platine
1.
3305.282.CO Chaussée avec entraîneur (Aig.2)
2.
3301.244.CO Roue des heures (cpt 24h)
3. (Chrono)
3301.243.CO Roue des heures (cpt 12h)
4. (Alarme)
2030.017.CO Pont de centre
5. Pont de centre tenue par 1 vis 4000.250. Les pièces 2030.017.CO,
3004.223 et 3500.059 doivent être échangées ensemble.
4000.250 Vis
6.
3001.055.FI Pignon coulant
7.
3000.177.CO Tige de mise à l`heure
8.
3017.049 Tirette
9.
3905.049 Sautoir de tirette (3 positions)
Sautoir de tirette tenue par 1 vis 4000.250.
10.
4000.250 Vis
11.
3015.081 Bascule (3 positions)
12. Les pièces 3015.081 et 3905.067 doivent être échangées ensemble.
3905.067 Ressort de bascule
13. Mise en tension du ressort. Les pièces 3015.081 et 3905.067 doivent
être échangées ensemble.-#13;
3406.030 Sautoir de poussoir B
14. Fixer le sautoir de poussoir gris entre les deux piliers plus loin.
3406.038 Sautoir de poussoir A
15. Fixer le sautoir de poussoir jaune entre les deux piliers plus proche.
3622.040 Stator
16. Marquage |Z| sur le stator.
3622.039 Stator (cpt 6h, 9h, chrono)
17.
3622.039 Stator (cpt 6h, 9h, chrono)
18.
3622.039 Stator (cpt 6h, 9h, chrono)
19.
