Einstellung des zum Heizen
und Kühlen erforderlichen
Auslegungsdurchflusses
(wenn nur ein AB-QM, wie oben
gezeigt, verwendet wird)
ChangeOver
6
Regelsignal
NovoCon ChangeOver
6
Berechnung der Förderhöhe
6 | © Danfoss | 2022.02

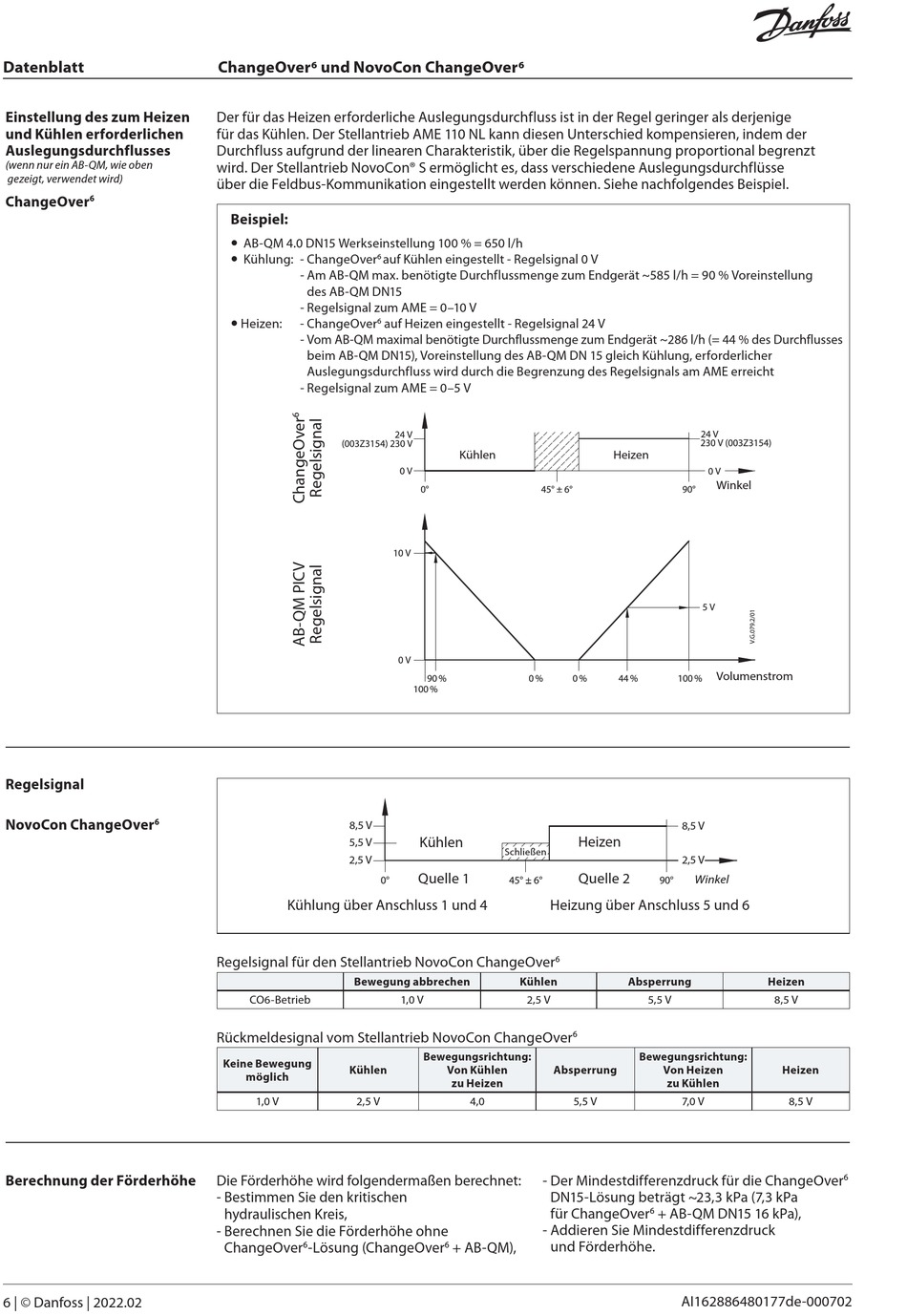

ChangeOver6 und NovoCon ChangeOver6
Der für das Heizen erforderliche Auslegungsdurchfluss ist in der Regel geringer als derjenige
für das Kühlen. Der Stellantrieb AME 110 NL kann diesen Unterschied kompensieren, indem der
Durchfluss aufgrund der linearen Charakteristik, über die Regelspannung proportional begrenzt
wird. Der Stellantrieb NovoCon® S ermöglicht es, dass verschiedene Auslegungsdurchflüsse
über die Feldbus-Kommunikation eingestellt werden können. Siehe nachfolgendes Beispiel.
Beispiel:
AB-QM 4.0 DN15 Werkseinstellung 100 % = 650 l/h
Kühlung: - ChangeOver
6
auf Kühlen eingestellt - Regelsignal 0 V
- Am AB-QM max. benötigte Durchflussmenge zum Endgerät ~585 l/h = 90 % Voreinstellung
des AB-QM DN15
- Regelsignal zum AME = 0–10 V
Heizen:
- ChangeOver
auf Heizen eingestellt - Regelsignal 24 V
6
- Vom AB-QM maximal benötigte Durchflussmenge zum Endgerät ~286 l/h (= 44 % des Durchflusses
beim AB-QM DN15), Voreinstellung des AB-QM DN 15 gleich Kühlung, erforderlicher
Auslegungsdurchfluss wird durch die Begrenzung des Regelsignals am AME erreicht
- Regelsignal zum AME = 0–5 V
8,5 V
5,5 V
2,5 V
Kühlung über Anschluss 1 und 4
Regelsignal für den Stellantrieb NovoCon ChangeOver
Bewegung abbrechen
CO6-Betrieb
Rückmeldesignal vom Stellantrieb NovoCon ChangeOver
Keine Bewegung
Kühlen
möglich
1,0 V
2,5 V
Die Förderhöhe wird folgendermaßen berechnet:
- Bestimmen Sie den kritischen
hydraulischen Kreis,
- Berechnen Sie die Förderhöhe ohne
ChangeOver
6
-Lösung (ChangeOver
Kühlen
Kühlen
Schließen
Quelle 1
Heizung über Anschluss 5 und 6
6
Kühlen
1,0 V
2,5 V
Bewegungsrichtung:
Von Kühlen
Absperrung
zu Heizen
4,0
- Der Mindestdifferenzdruck für die ChangeOver
DN15-Lösung beträgt ~23,3 kPa (7,3 kPa
für ChangeOver
- Addieren Sie Mindestdifferenzdruck
und Förderhöhe.
6
+ AB-QM),
Heizen
Winkel
Volumenstrom
8,5 V
Heizen
2,5 V
Quelle 2
Winkel
Absperrung
5,5 V
6
Bewegungsrichtung:
Von Heizen
zu Kühlen
5,5 V
7,0 V
+ AB-QM DN15 16 kPa),
6
AI162886480177de-000702
Heizen
8,5 V
Heizen
8,5 V
6
