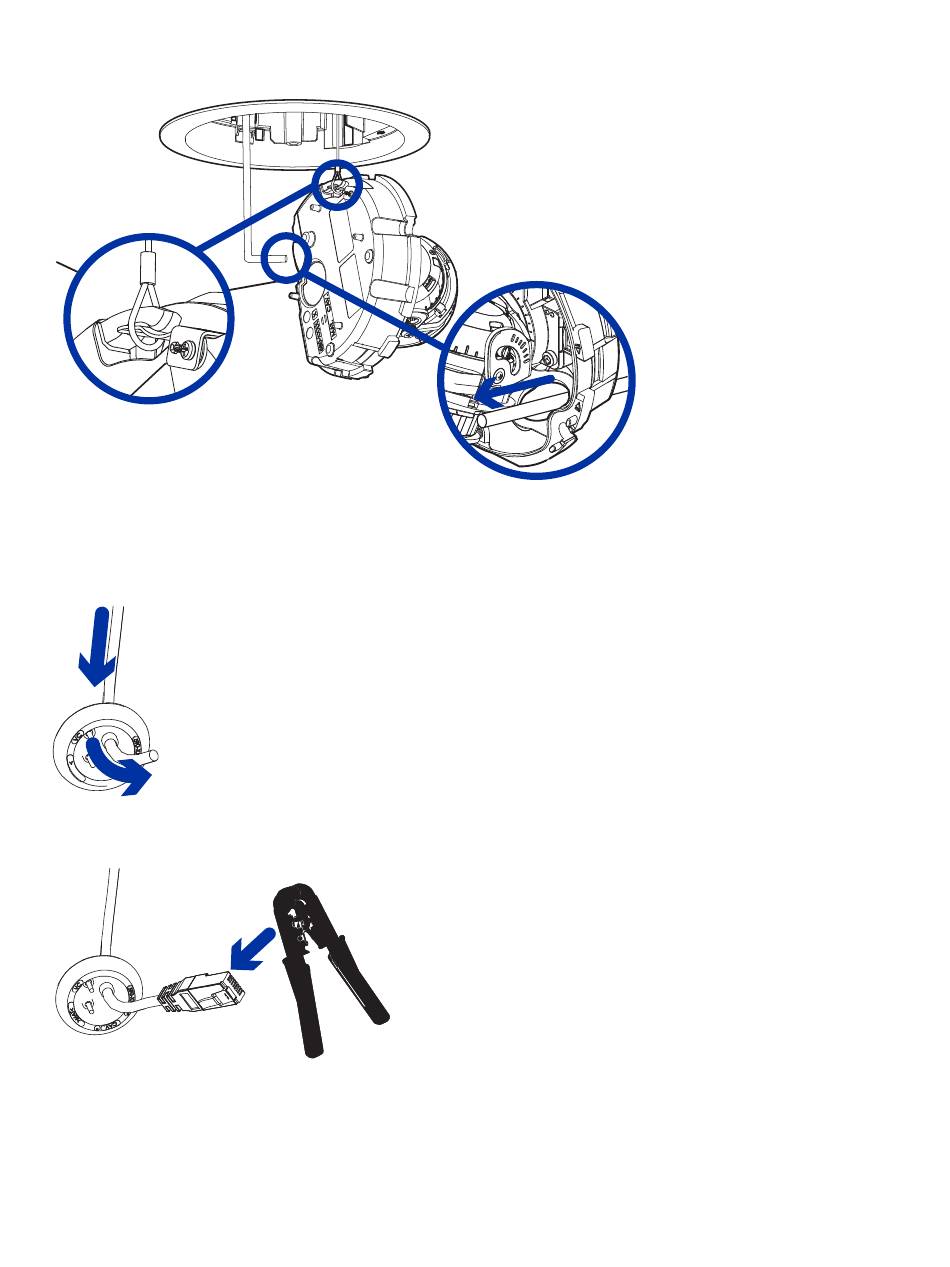

1. Befestigen Sie das Band am Anbauadapter am Anker an Kamerabasis.
2. Ziehen Sie das Ethernet-Kabel durch die Kabeldurchführung an der Kamerabasis.
3. Schieben Sie das Ethernet-Kabel durch die bereitgestellte Kabeleingangstülle.
Verwenden Sie immer die mitgelieferte Kabeleingangstülle, um zu verhindern, dass Staub und Schmutz in die
Kamera eindringt.
4. Crimpen Sie das Ethernet-Kabel. Vergewissern Sie sich, dass die Ausrichtung des Kabels und der Tülle der Abbildung
entspricht.
